博主在项目中遇到24C02读写失败的问题，经研究发现是I2C停止信号时序不正确导致。原来代码中的停止信号时序不符合标准，通过增加延时解决了问题。此外，博主还批评了一些博主收费订阅的现象，认为对于此类常见问题的解决方案不应设为付费内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

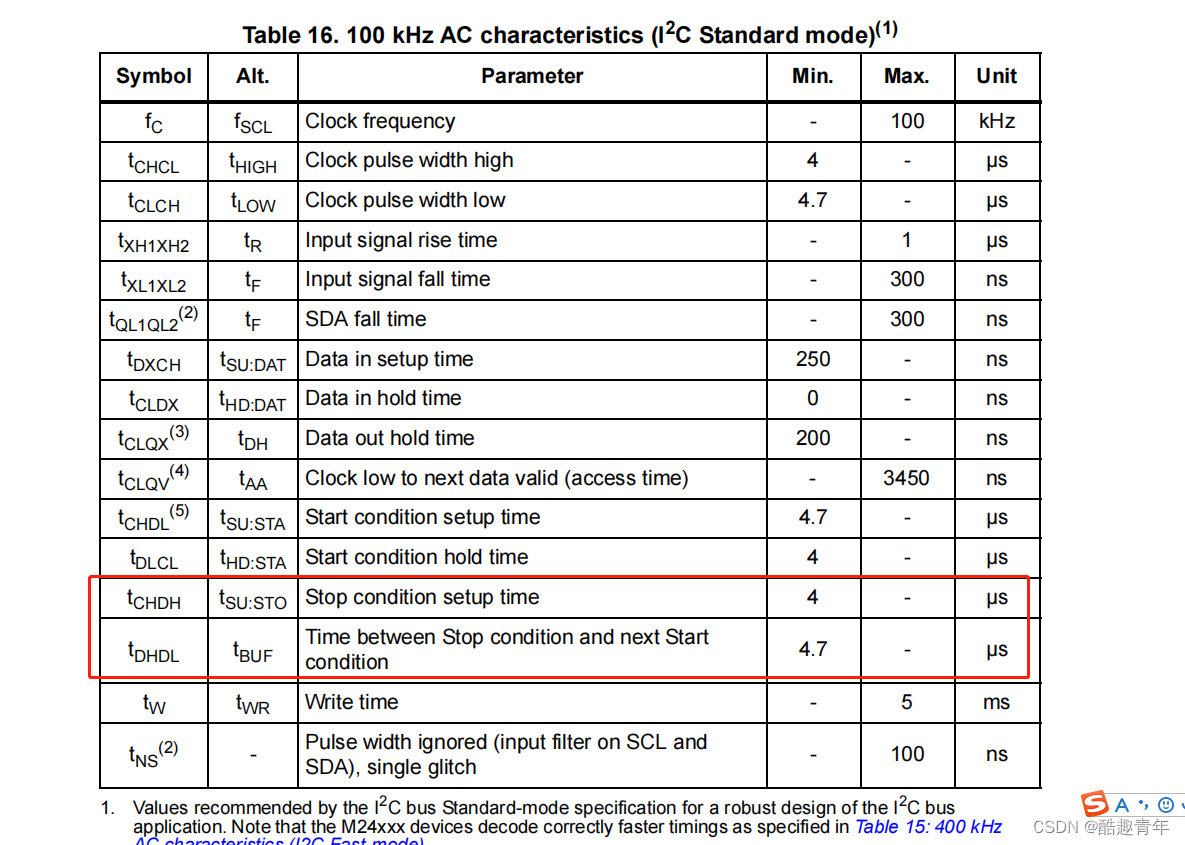

最近做项目发现换了个st 的24c02 ，导致 24c02 读写失败。一般不认真看规格书，很难发现问题根源。原来是停止信号时序问题。脸都搞绿了，后来还怀疑是芯片不良导致了，换了几个芯片还是一样的问题。芯片厂家不厚道。没意思。

解决办法：

代码如下，恭喜有缘人少走一个星期的弯路。留下好评。

我的是模拟i2c ，其他读写函数都不用变，只需要改停止信号的的时序即可。

原来的停止信号：

//产生IIC停止信号

//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us(4);
}

修改后的停止信号时序

//产生IIC停止信号
void IIC_Stop(void)
{
    SDA_OUT();//sda线输出
    IIC_SCL=0;
    IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
     delay_us(4);
    IIC_SCL=1;
    delay_us(4);           // 添加延时
    IIC_SDA=1;//发送I2C总线结束信号
}

多说一句：为了解决24c02问题去搜索博文看原因，博主还要订阅收费。开源精神哪里去了。像这种不是什么高科技的有什么好订阅的。个人意见。
