IIC(集成电路总线)-STM32F1系列-AT24C02-简易实验开发详细流程（个人总结）

基于正点原子代码的个人改编，本篇（IIC实验）共3个章节。
注：本博客无盈利行为，真诚希望能帮助到大家！如有错误，还请指正！

IIC_STM32F1_AT24C02实验：AT24C02 模块(3)

第一步：编写基础的实现逻辑

（1）模块通信配置和写字节逻辑（本文中的代码均通过测试）
at24c02.h 文件

/*
* AT24C02 模块，总容量 2KB，总页数 32，8 字节/页，字地址长度 8 位。
* 基本的读写功能
* 程序员：贬道
*/

#ifndef AT24C02_H
#define AT24C02_H

#include "stm32f10x.h"

// 基础配置与实现逻辑
// 读写操作位：1 读；0 写
/************************************************************************************/
#define AT24C02	255		// AT24C02 共 256 个字节

void AT24C02_Init(void);

void AT24C02_WriteOneByte(u8 WriteAddr, u8 DataToWrite);	// 指定地址写入一个字节
/************************************************************************************/

#endif

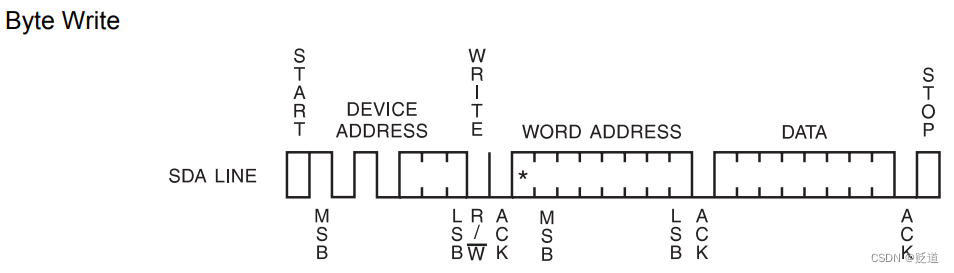

AT24C02 写字节时序
at24c02.c 文件

#include "at24c02.h"
#include "iic.h"
#include "delay.h"

/************************************************************************************/
void AT24C02_Init(void){

	IIC_Idle();
}

// 写字节
/*
WriteAddr   : 写入数据的目的地址
DataToWrite : 要写入的数据
*/
void AT24C02_WriteOneByte(u8 WriteAddr, u8 DataToWrite){

	IIC_Start();

	IIC_Send_Byte(0XA0);			// 发送 AT24C02 器件地址 0XA0 和写操作
	IIC_WaitAck();					// 低电平为应答

    IIC_Send_Byte(WriteAddr%256);	// 发送要写的数据的低地址，地址由低到高
	IIC_WaitAck();

	IIC_Send_Byte(DataToWrite);		// 发送字节，传输数据
	IIC_WaitAck();

    IIC_Stop();						// 产生一个停止条件
	Delay_ms(10);					// 确保有足够的时间防止传输意外，最好不小于 5ms
}
/*********************************************************
