前言

这个篇目写的是我做工程这么久，对于单片机的理解，对于项目功能的理解。不一定全部正确，写下来是对自己工作的总结归纳，希望对有需要的人有帮助。

测试程序

测试程序的意义在于测试硬件，是不是都达标。软件测试不在这一步，所以测试低电不是测试这个寄存器有没有效，更重要的是这条线路有没有通，有没有电压衰减。

IIC读写EEPROM出错

IIC读写EEPROM有时候出错，是因为中断占用时间太长，导致EEPROM非应答了，提高IIC速度，关闭中断，能避免这种问题。EEPROM也有坏的，表现为可读不可写。正常的EEPROM，用硬件IIC读写超400万次。

开漏输出，漏不漏电

开漏输出是为了比配电平，但是注意，开漏口理论是不会漏电的。由于单片机结构，IO内部是可能漏电的。当电平处于MCU认为的中间状态，存在于IO口上两个MOS管同时导通，虽然施密特触发读得时候逻辑电平不变，但是有漏电。这里不能把MCU当成理想器件，IO可能处于中间状态。下面附一张图，可能更好理解中间状态。

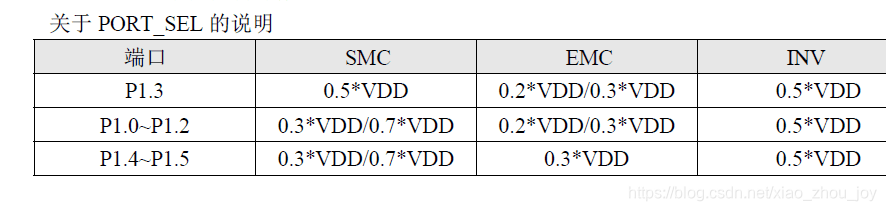

各种端口选择
图中SMC 中0.3VDD – 0.7VDD就是中间状态。

电池项目，对低电的管理

电池项目最好检测两级低电，形成互锁，低于2.7V就不能操作，
