机器视觉10 —— CogResultsAnalysisTool 结果分析工具

在不使用脚本的情况下，使用 CogResultsAnalysisTool 结果分析工具来计算图像中硬币的个数和总金额并显示结果。

CogResultsAnalysisTool 是康耐视（Cognex）VisionPro 中用于分析和评估图像处理结果的工具。以下是其详细介绍：

• 功能特点
  • 数据采集：能从图像处理结果以及其他数据源中采集数据，为后续分析提供基础。
  • 结果分析：对采集到的数据进行统计分析和评估，例如计算平均值、标准差、最大值、最小值等，帮助用户了解数据的分布特征和变化趋势。
  • 图表生成：可以生成各种图表，如直方图、散点图等，以可视化的方式呈现分析结果，使用户更直观地理解数据之间的关系和规律。
  • 报告生成：生成详细的分析报告，总结分析结果和关键信息，为用户进行决策和优化提供有力支持。
• 使用方法
  • 初始化工具：创建 CogResultsAnalysisTool 实例并进行初始化设置，包括指定输入数据源、设置分析参数等。
  • 运行工具：调用运行方法，执行结果分析操作。工具会按照设定的参数对输入数据进行处理和分析。
  • 获取结果：从工具中获取分析结果和生成的图表，用户可以根据这些信息进行进一步的研究和决策。
• 应用场景
  • 工业检测：在产品质量检测中，分析检测结果数据，判断产品是否符合标准，识别潜在的质量问题和缺陷模式，帮助优化检测流程和参数。
  • 机器人视觉引导：分析机器人视觉系统获取的图像数据，评估目标物体的定位精度、姿态信息等，以调整机器人的动作和控制策略，实现精准操作。
  • 物流与仓储：对物流场景中的图像进行分析，例如货物识别、库存盘点等，通过结果分析提高物流自动化程度和准确性，优化仓储管理流程。

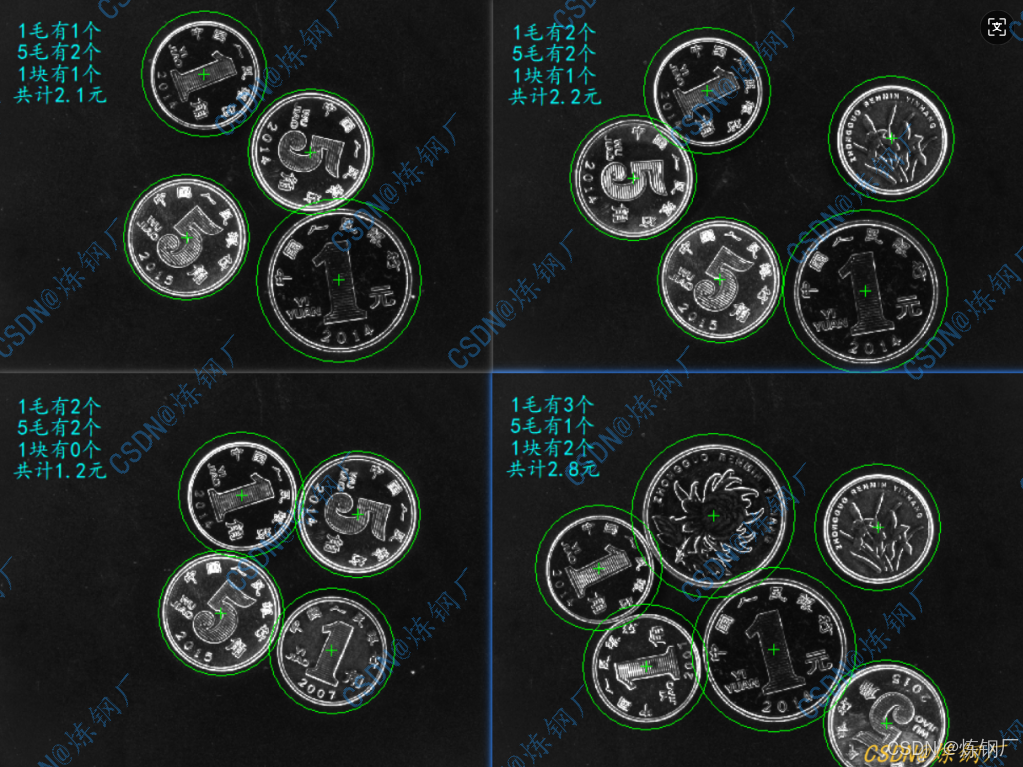

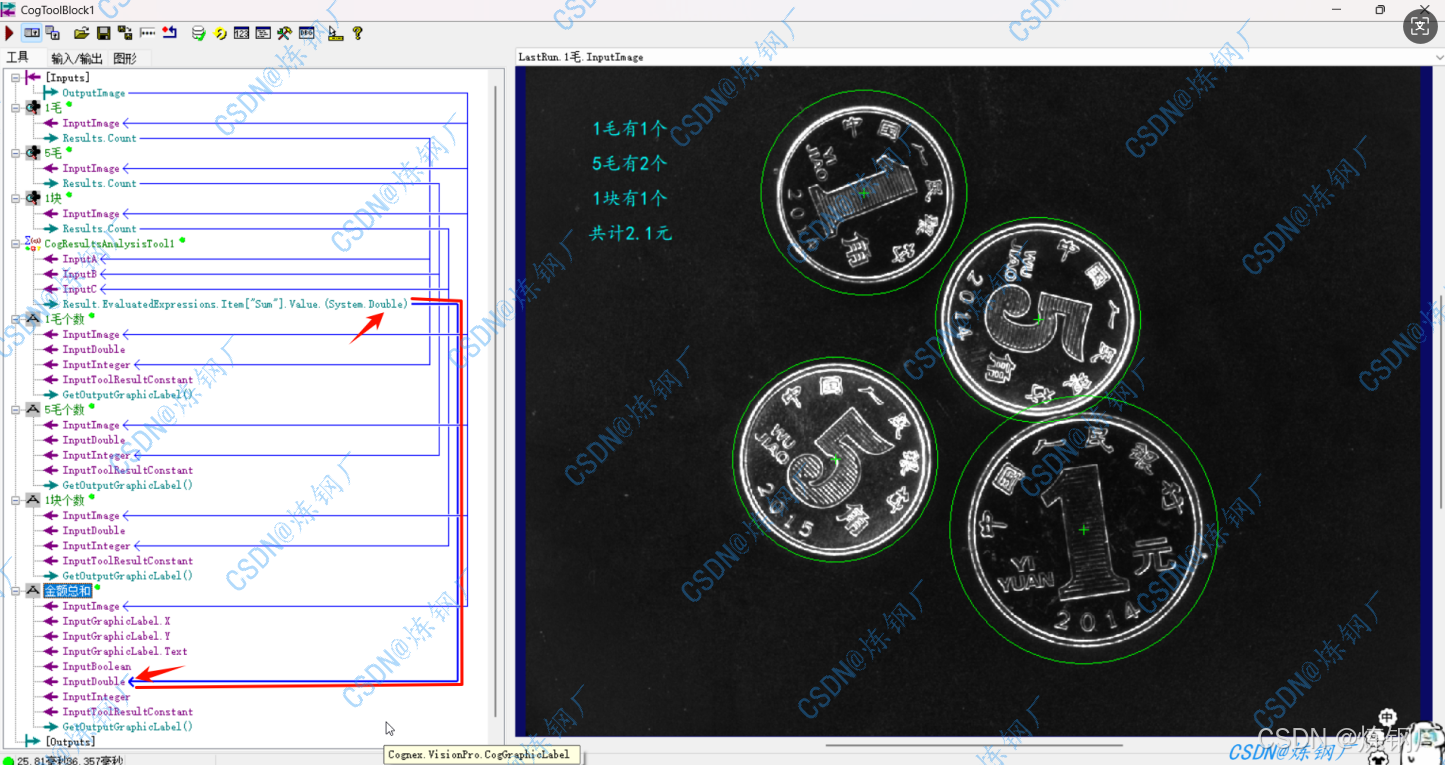

效果显示

作业搭建：

• 通过模板工具找到对应的硬币个数
• 把个数添加终端显示出来
• 把个数给到结果分析工具并计算金额
• 添加标签工具显示文本

使用掩膜编辑器覆盖掉多余的特征，只保留外圈

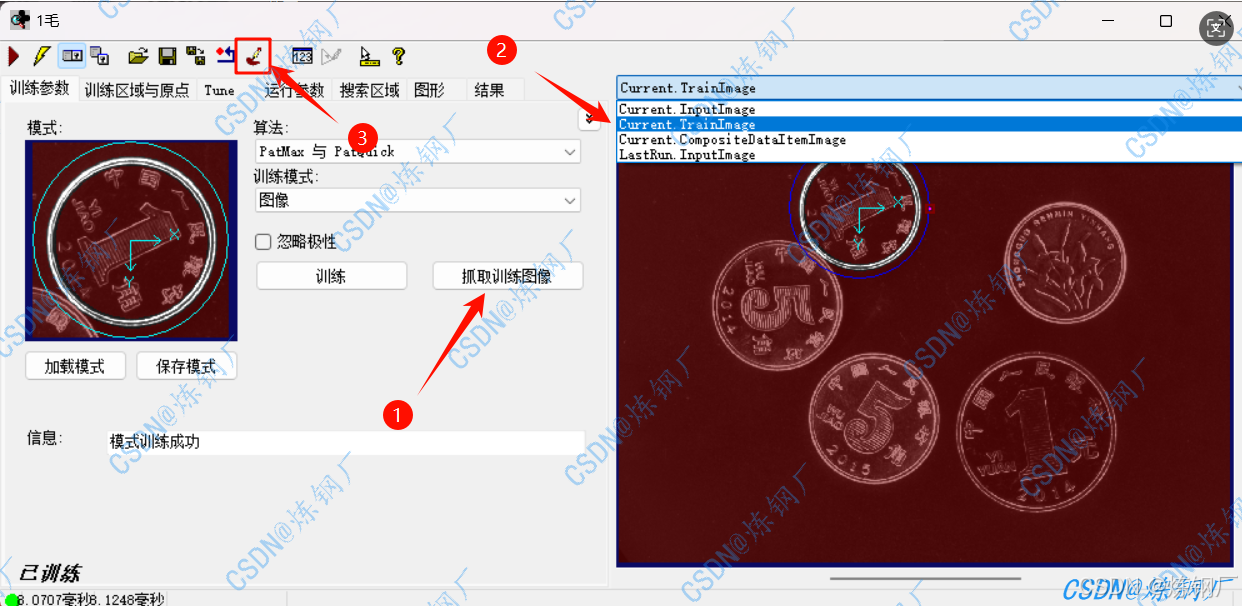

1. 点击抓取训练图像
2. 切换到TrainImage调整训练区域
3. 点击掩膜编辑器

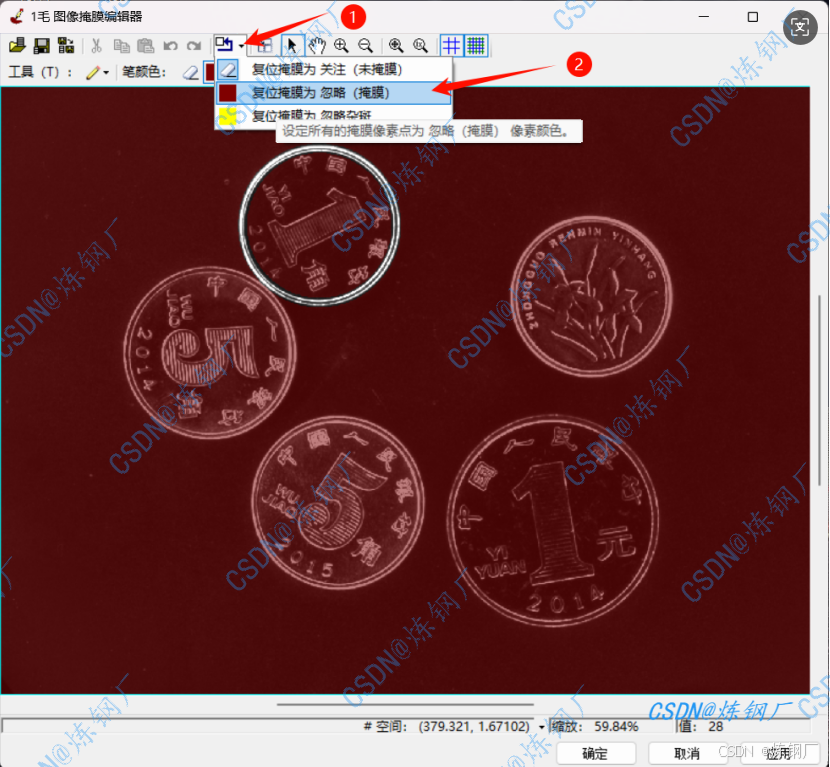

使用掩膜编辑器，点击复位为忽略，用掩膜把图像整个覆盖。

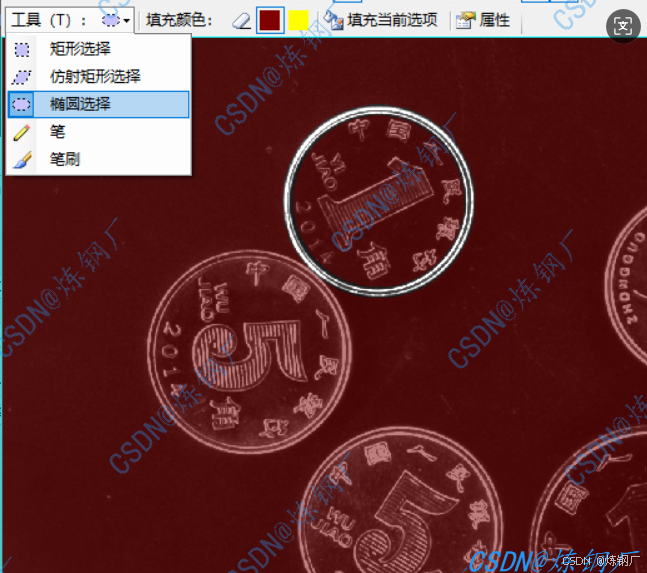

掩膜工具选择椭圆

调整椭圆的大小和位置

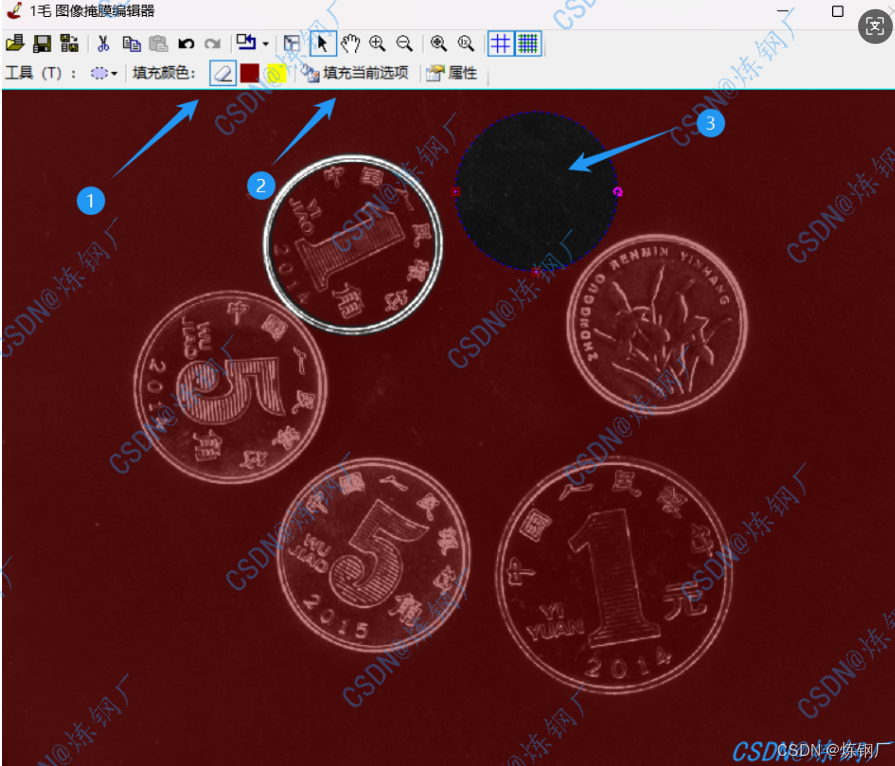

• 选择橡皮擦
• 点击填充
• 效果为3显示的那样
• 再把圆圈缩小把中间的用掩膜填充

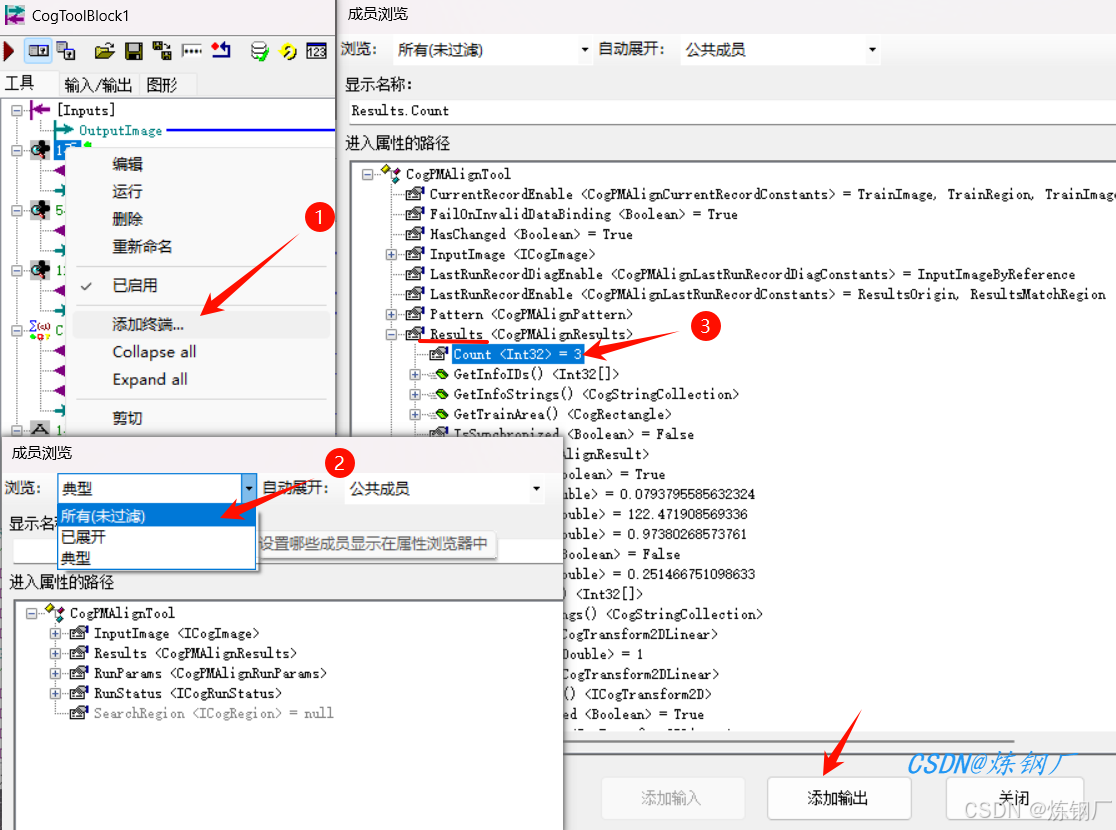

把PMA工具找到目标个数添加出来

1. 点击添加终端
2. 选择所有（未过滤）
3. 找到Results下的Count
4. 点击添加终端
5. 其他两个模板工具同样的操作

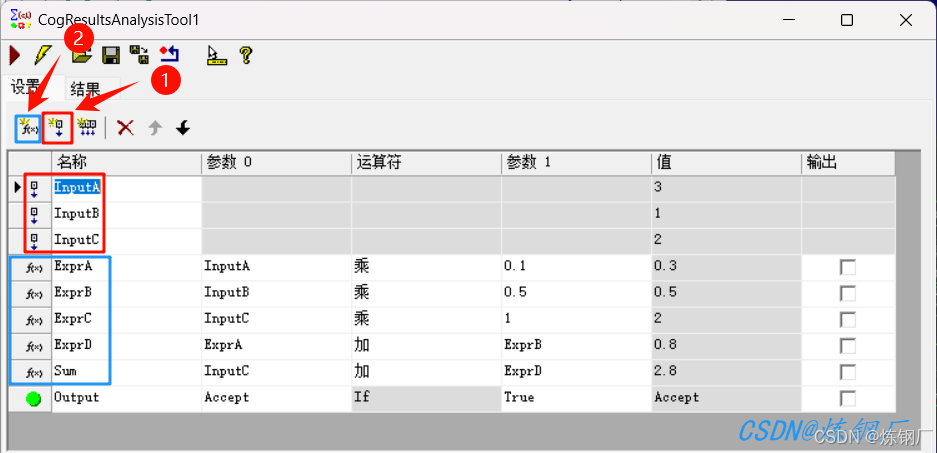

打开 CogResultsAnalysisTool 结果分析工具

• 添加三个输入参数用来接收找到硬币的个数
• 添加五个函数来计算金额

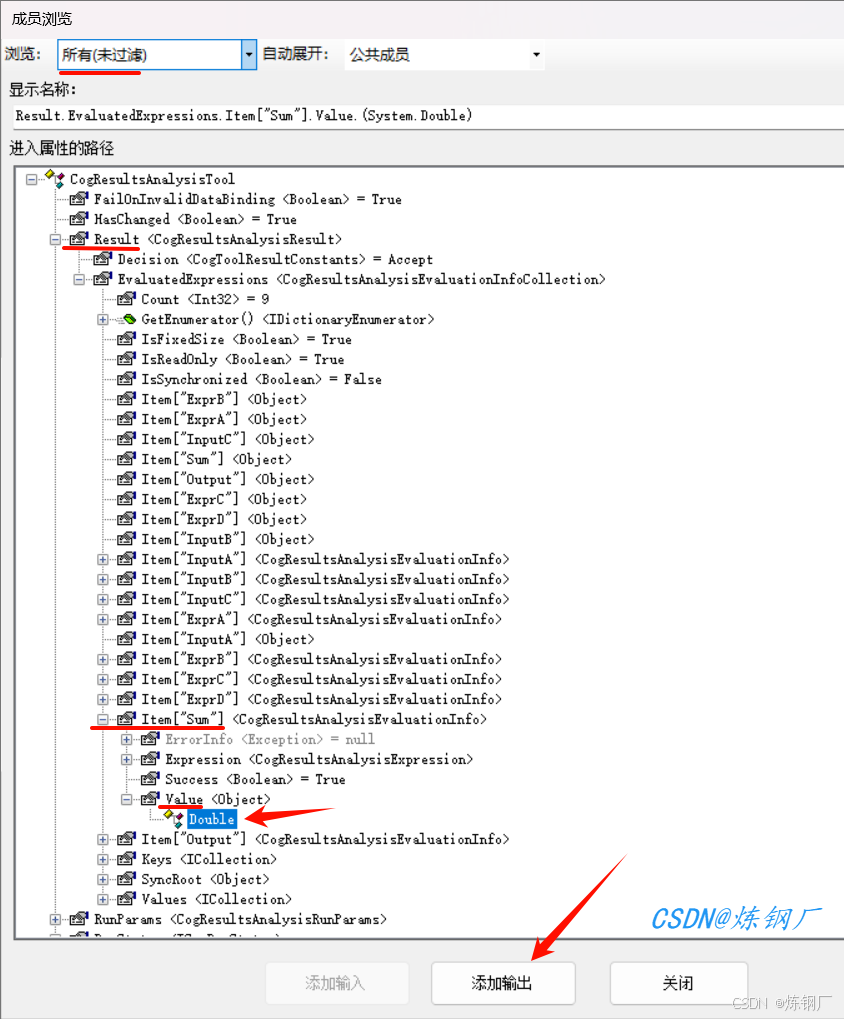

添加CogResultsAnalysisTool工具的终端，把计算的总和添加出来

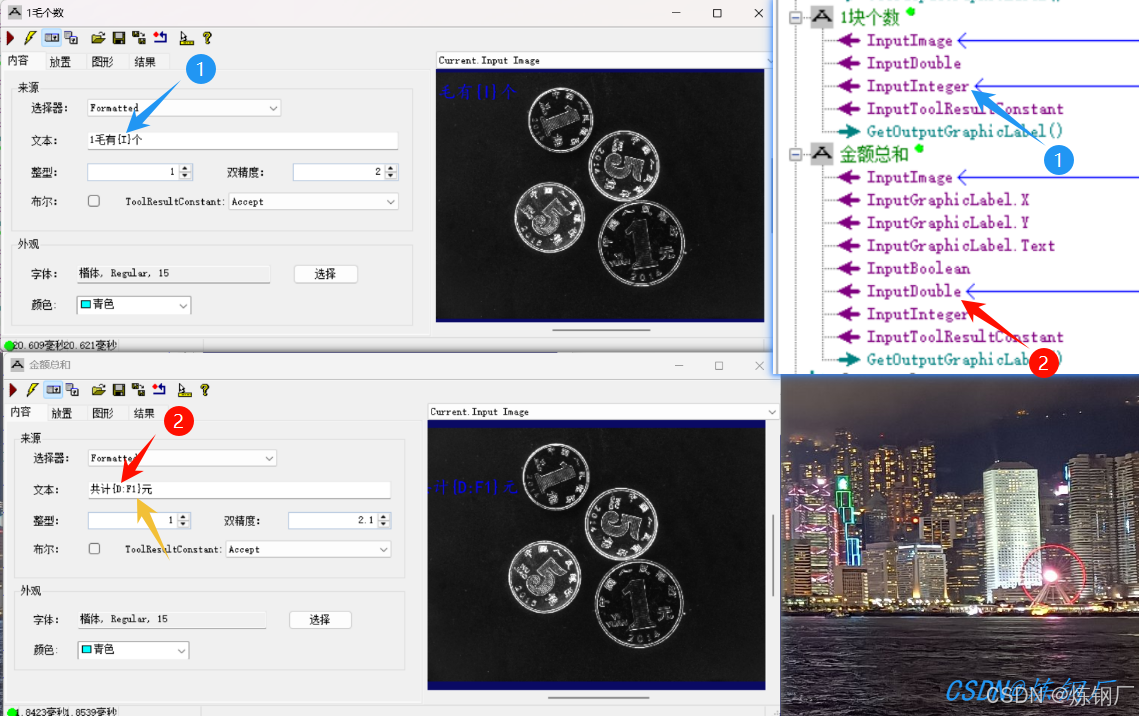

把PMA工具找到的个数（Count）给到 CogResultsAnalysisTool  结果分析工具的输入参数（Input），计算个数的标签工具的InputInteger 也需要链接PMA的个数。

注意：计算总金额的标签工具连接的是Double参数。（Integer：整数，Double：双精度浮点数也就是小数）

文本工具设置

• 选择器：Formatted
• 文本填写想显示的内容
• {I}是Integer的缩写，{D}Double的缩写，{D:F1}意思是取一位小数
