自制CKLink

此工程用的芯片是STM32F103CBT6，使用的是立创EDA专业版，原理图中的二极管可以换成保险丝。这个工程放在了附件压缩包ProProject_CKLink_V1.0_2023-04-11.zip这个。焊接的时候呢，晶振这个1M电阻就不要焊接了。

下载固件方法：

一.使用J-Flash或者STM32 ST-LINK Utility下载固件，固件也在附件中，或者在T-HeadDebugServer安装目录里面也有

1.J-Flash下载方法：

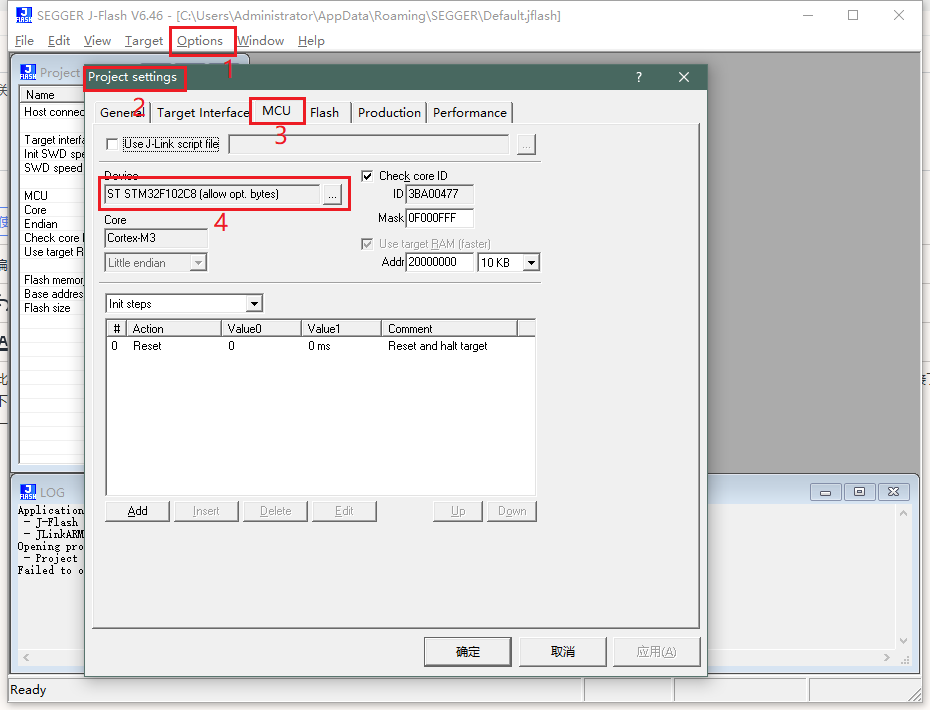

打开J-Flash，根据下图所标序号所示选择目标芯片确定保存返回主页

点击左上角Flie菜单里面的第一个或者Ctrl+O选择cklink_lite_iap.hex这个文件直接一个F6，然后同样的方法选择cklink_lite.hex直接一个F5，我的是这样操作的，其它人是怎样操作那就不知道了

2.STM32 ST-LINK Utility下载方法

由于本人手上仅有的一个ST-Link下载器坏掉了没法截关键性的图就找了个连接W800系列|ST-LINK|STM32最小版|HEX文件|cklink| DebugServer |学习（3-1）：自制cklink调试工具 - 知乎，本人也是根据这个连接的操作方法实现烧录的

如果这个下载器插到电脑上后通用串行总线不显示CKLink-Lite只显示

，可以使用附件里面的zadig-2.4.exe把转换成libusb-win32即可

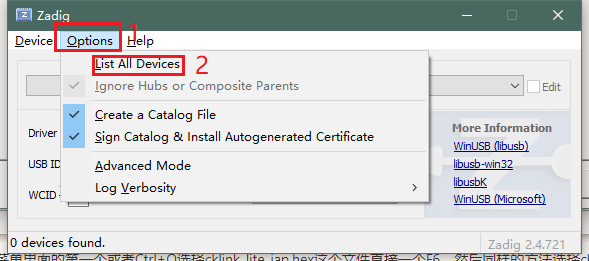

zadig-2.4.exe的使用：

打开这个软件暗转下图序号点击，然后

这个里面就会有一些USB口，点击需要转换的USB红色框里选择需要转换的类型，然后点击即可

本文所有附件在此链接里面

自己画的图：CKLink_V1.0 - 立创开源硬件平台
