续前文：

调试前配置：

下载调试：

增加一个新的demo：

目前存在的问题（待解决）

win11系统提示调试错误，

驱动问题解决步骤（供复现及参考分析用）：

调试仿真错误：

T-HeadDebugServer运行截图：

---

续前文：

W800系列|ST-LINK|STM32最小版|HEX文件|CKLINK|DebugServer|学习（3-1）：自制cklink调试工具_打酱油的工程师的博客-优快云博客

硬件接线

CK-LINK	W806
3V3	3V3
RST	RST（复位脚）
TCK	CLK（PA1）
TMS	DAT（PA4）
GND	GND

调试前配置：

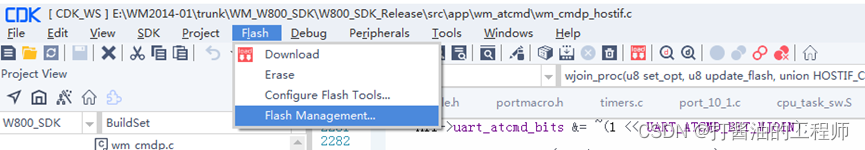

打开Flash->Flash Management…（默认工程已配置好，可不用配置）

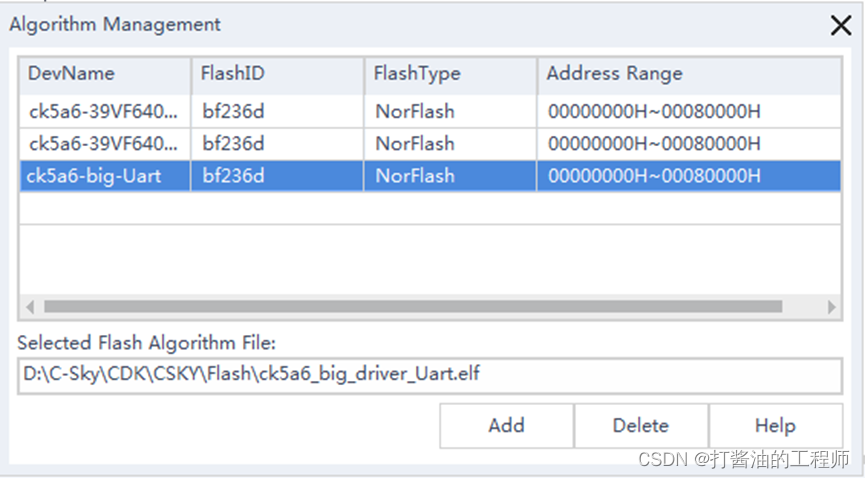

点击Add添加Flash设备驱动elf文件

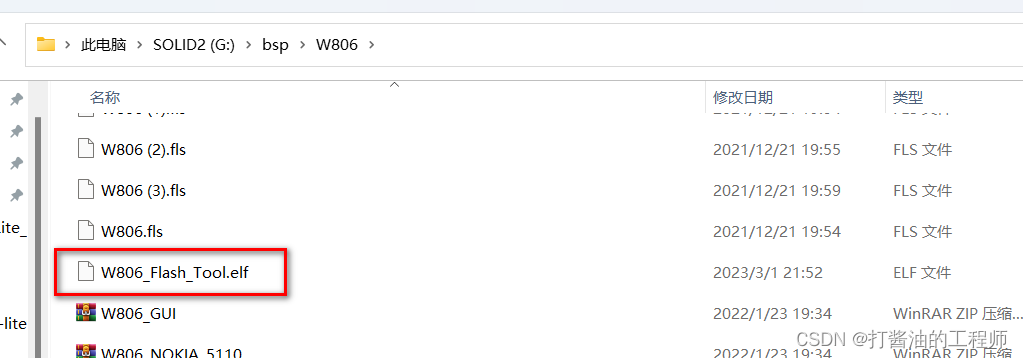

选择W800_Flash_Tool.elf文件，点击打开（默认工程已配置好，可不用配置）

下载调试：

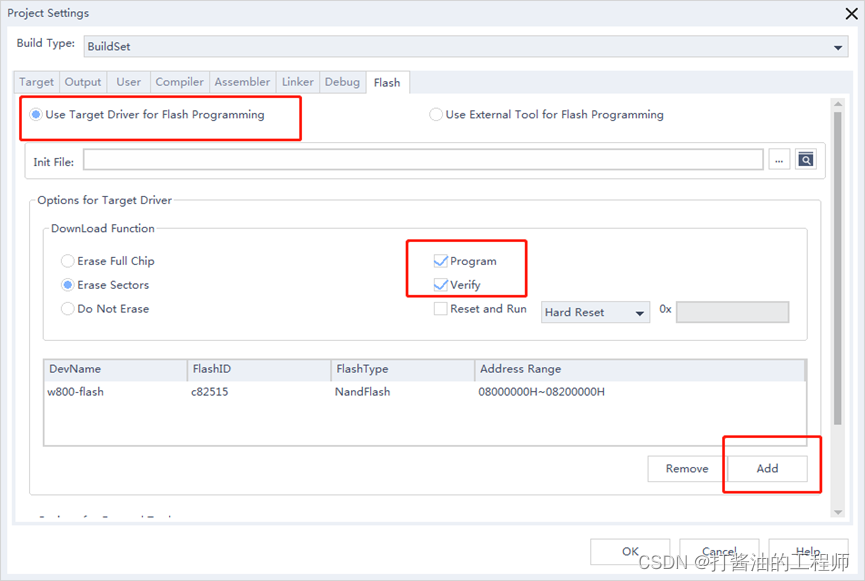

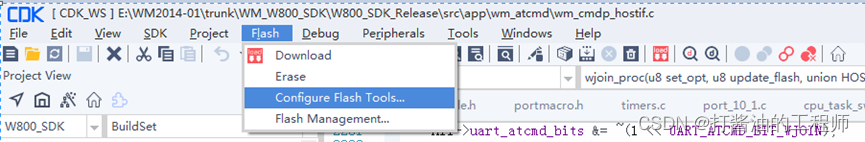

1. 打开Flash->Configure Flash Tool…

点击Add，添加w800-flash，其它选项参加图中红色框，擦除选项建议选择Erase Sectors

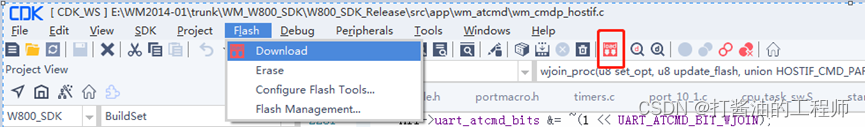

点击Flash->Download或工具栏Flash Download按钮，即可下载固件到Flash

增加一个新的demo：

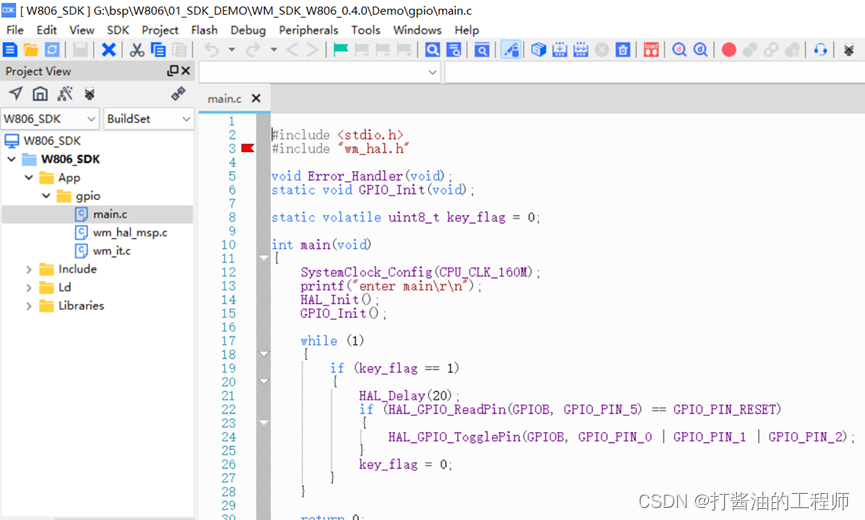

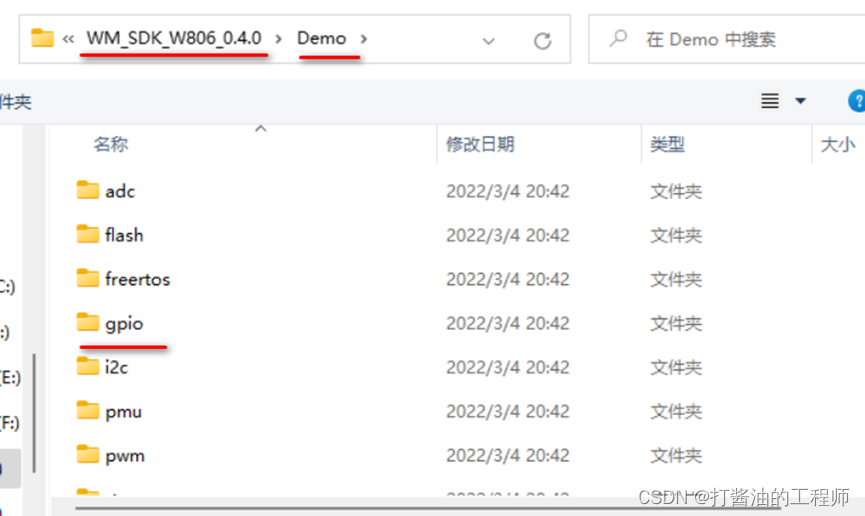

添加GPIO demo：

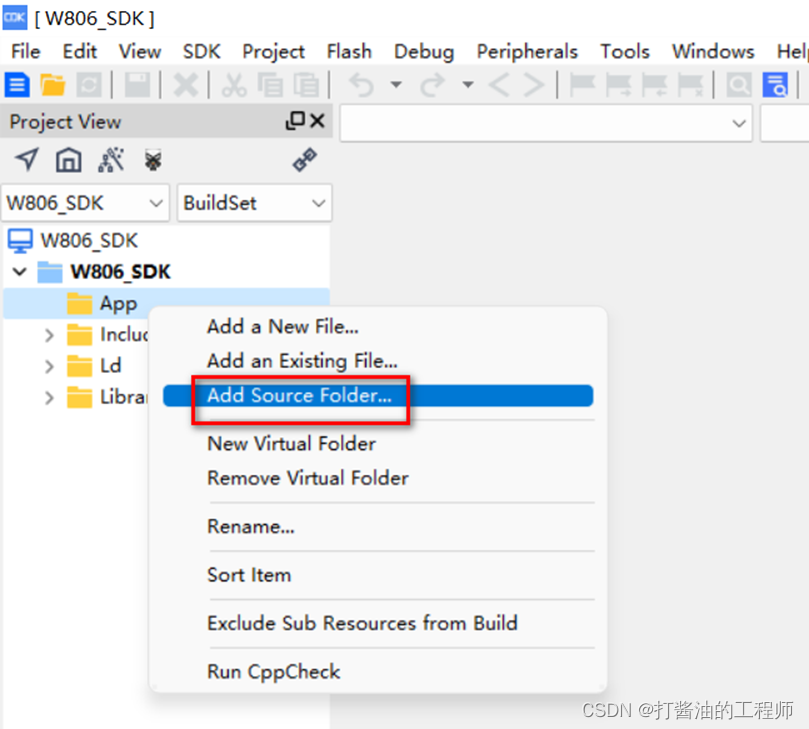

添加入app，作为虚拟文件夹：

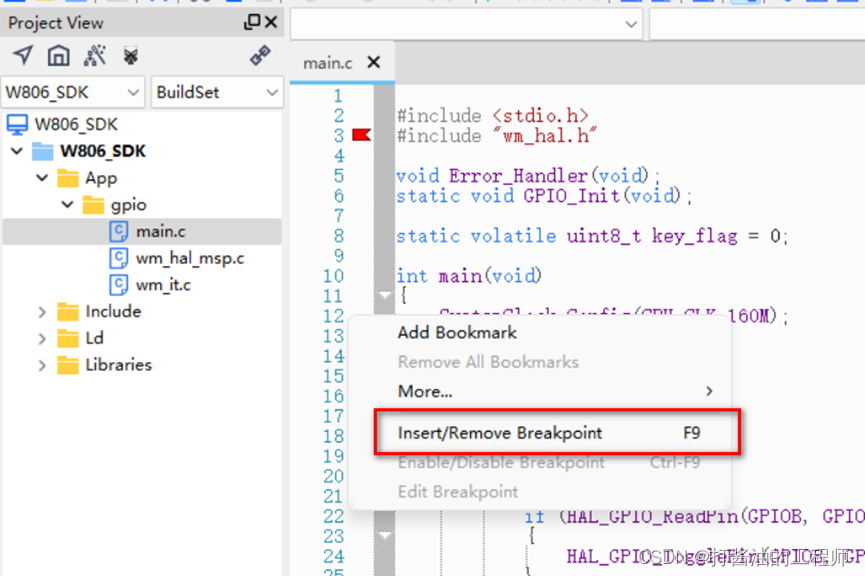

在待设置断点的代码行上插入断点（快捷键F9）:

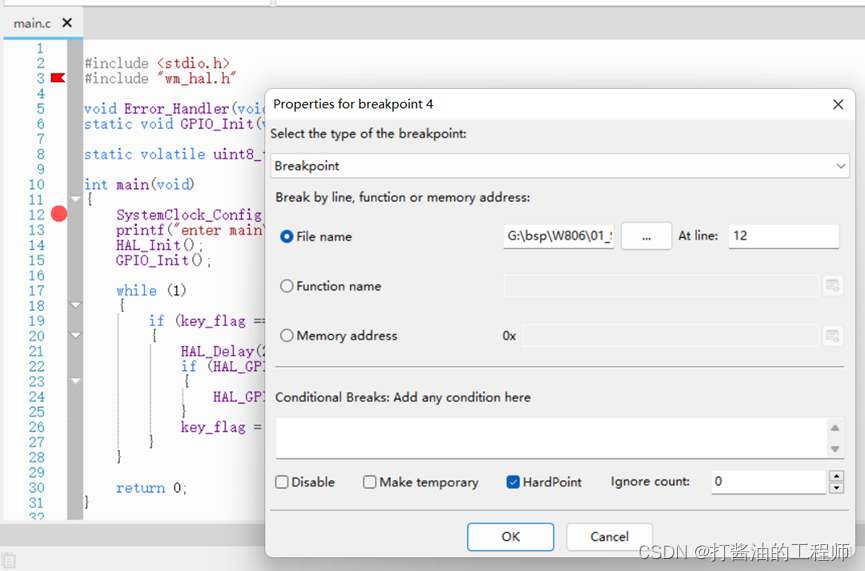

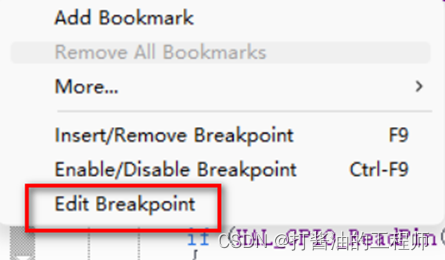

在代码行前的红色已设断点上，点击右键，选择Edit Breakpoint

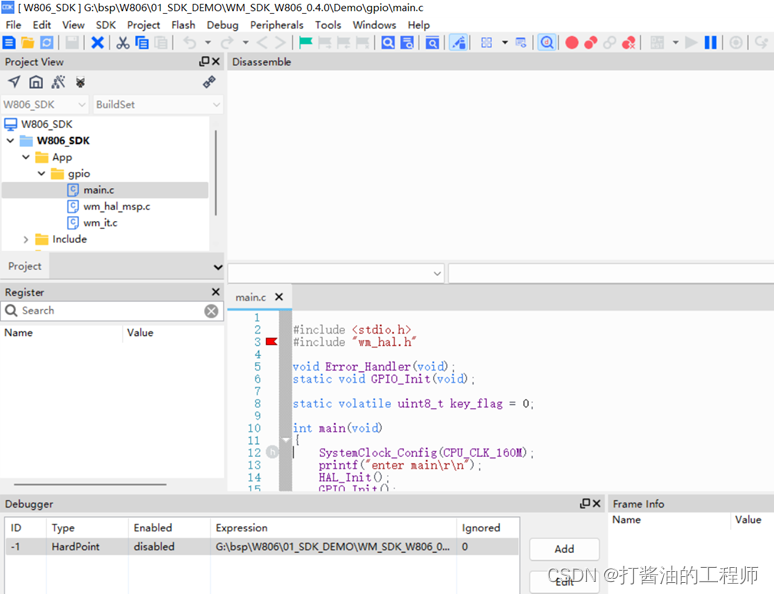

advance高级选项中设置为HardPoint

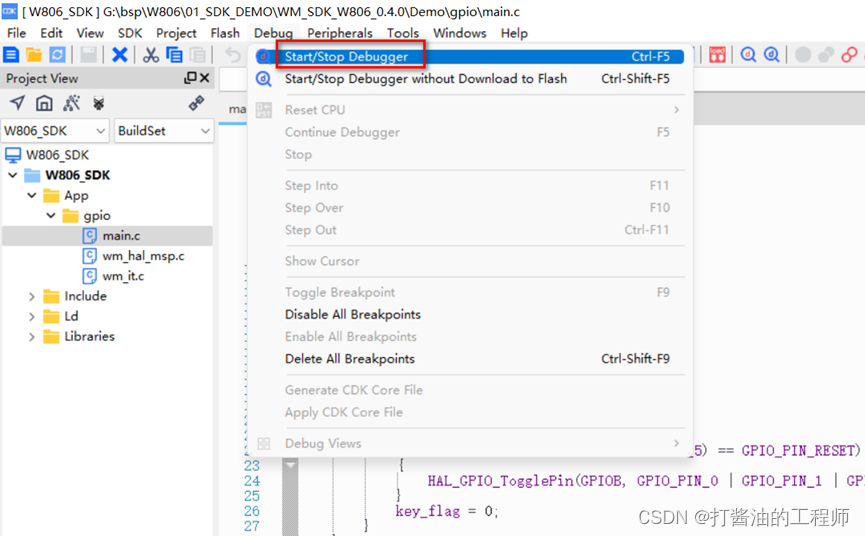

点击Debug->Start/Stop Debugger

开始调试。

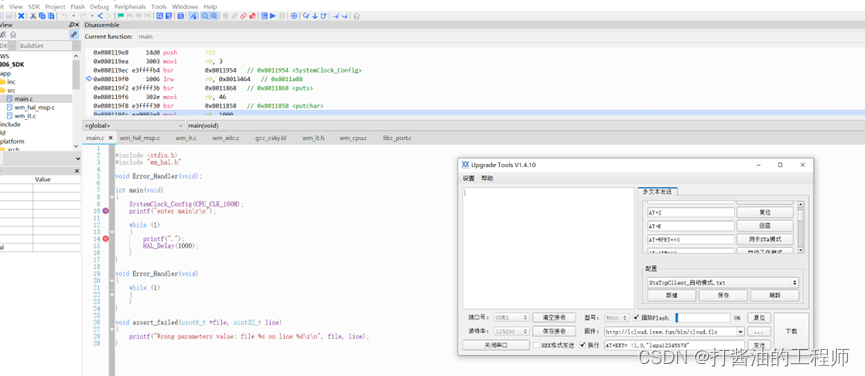

进入调试界面，分步进行调试：

目前存在的问题（待解决）

win11系统提示调试错误，

驱动问题解决步骤（供复现及参考分析用）：

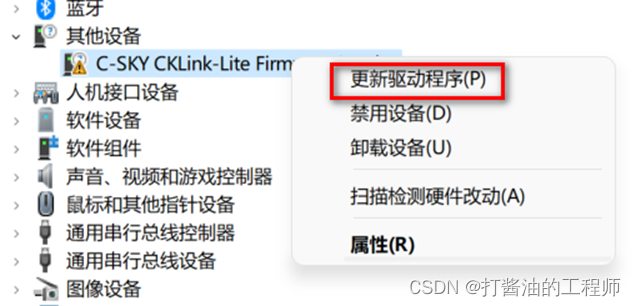

更新驱动程序，从列表选取，在csky安装目录中指定驱动位置：

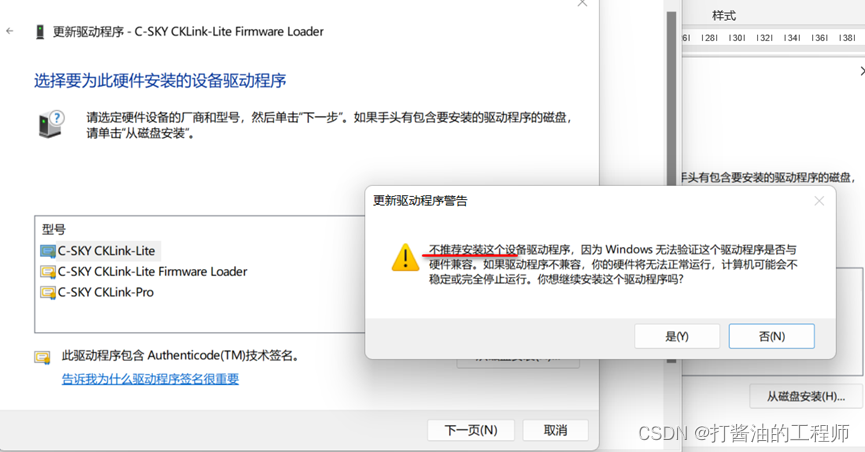

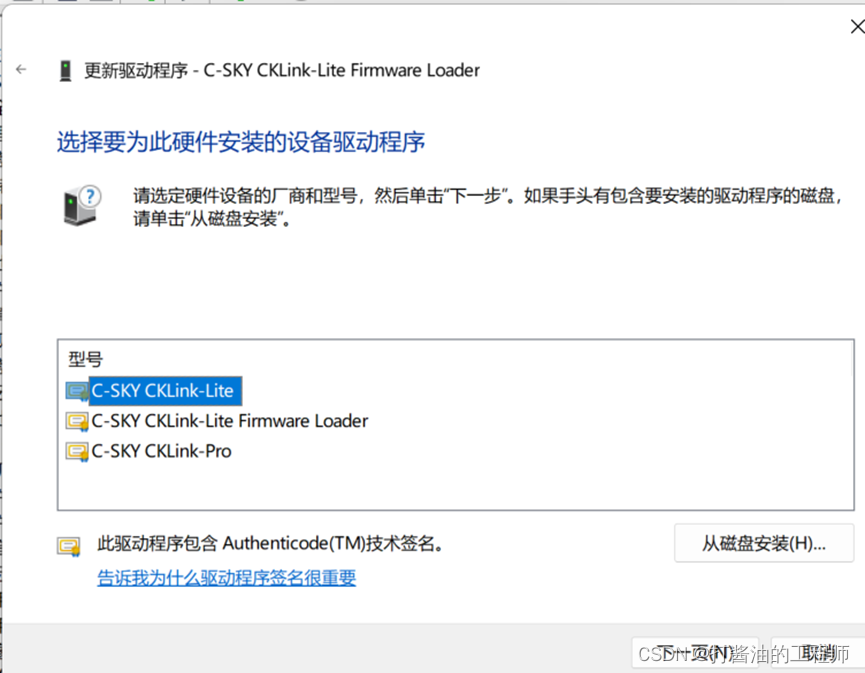

型号选择c-sky cklink-lite：

会提示不推荐安装，不必理会，安装即可。安装后，已识别该硬件：

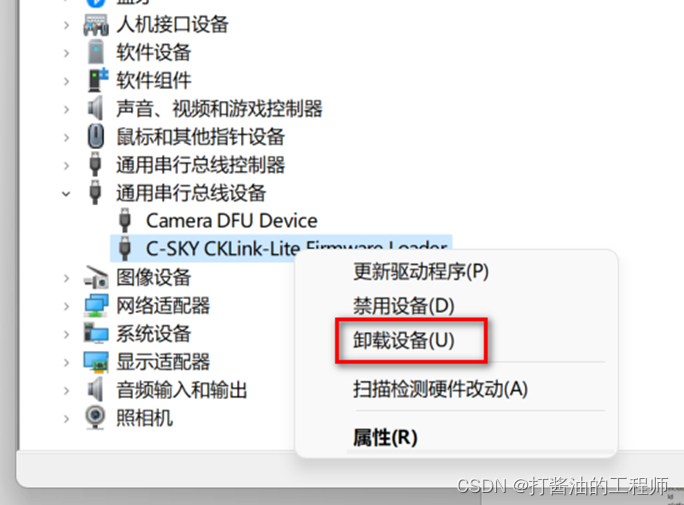

右键，选择卸载设备：

选择尝试删除此设备的驱动程序：

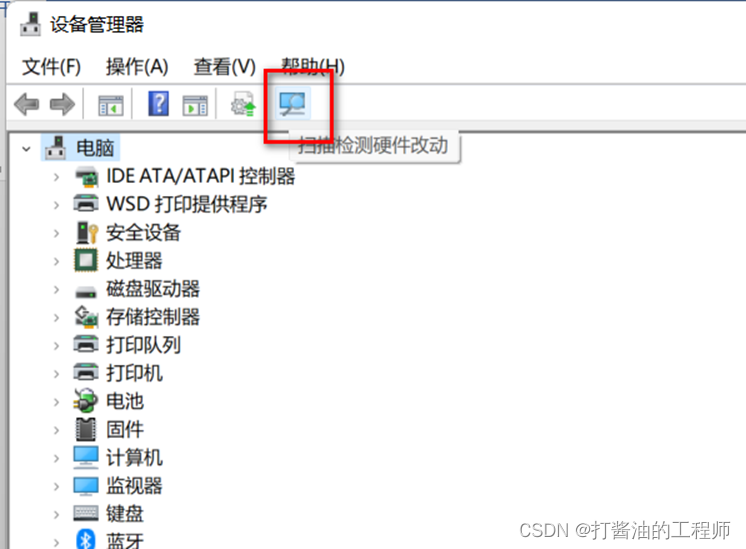

删除设备后再点击扫描检测硬件改动：

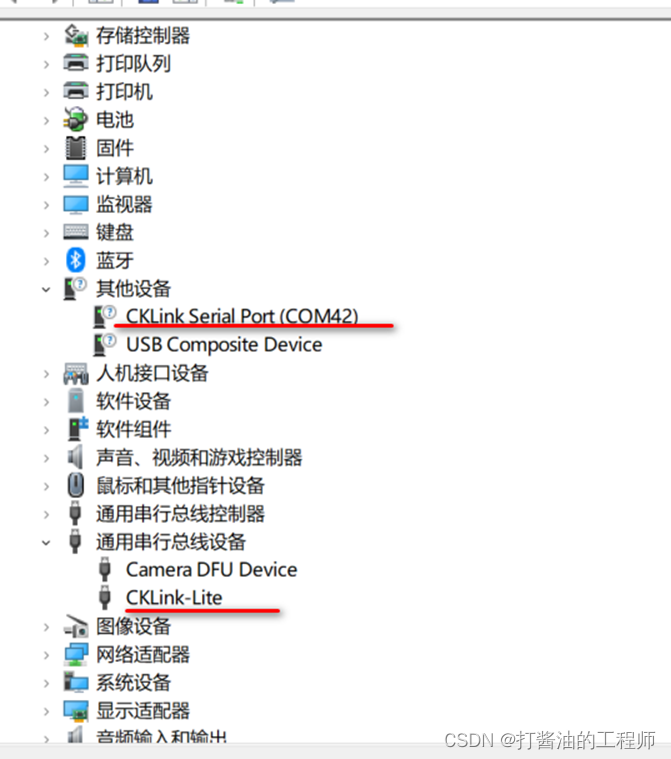

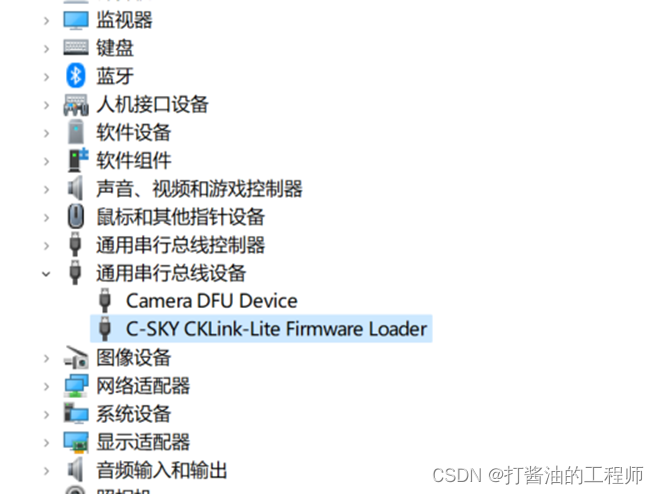

至此正确安装了调试器驱动：

调试仿真错误：

目前卡在这个错误提示，无法进行调试（已在问答社区提疑问，随时更新解决进展！！！）

Running Debug Server, auto to check the target at first...
T-HEAD: CKLink_Lite_V2, App_ver 2.24, Bit_ver null, Clock 2526.316KHz,
       5-wire, With DDC, Cache Flush On.
Extra Info: hacr width is 8.
ERROR: Fail to check had module of CPU 0, please check:
	1. the physical connection;
	2. the power of the target;
	3. the link clock (link clock <= (CPU clock/2));
	4. the reference voltage of link, default 3.3v;
For more information, please run Debugserver with connect log:
	 Console: run Debugserver with arguments "--debug connect".
	 UI     : select "Connect" from menu "Setting->Verbose Setting".

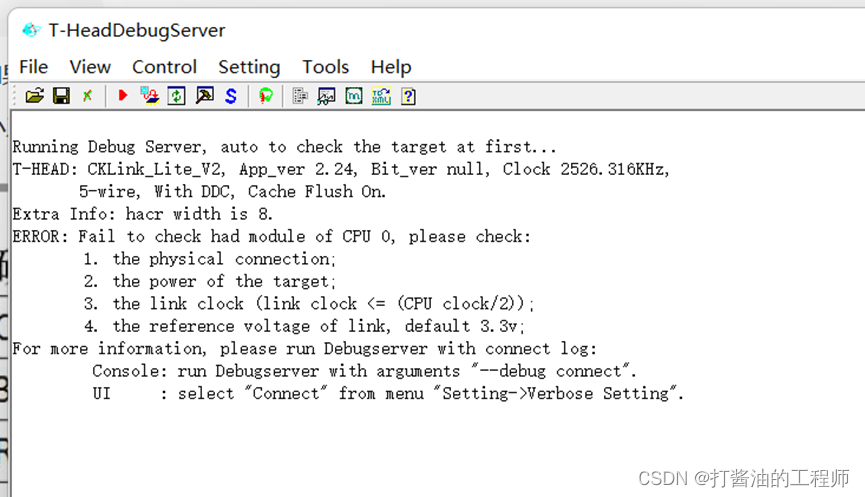

T-HeadDebugServer运行截图：
