ISO26262-E-GAS功能安全软件架构与AURIX TC397 SafeTpack

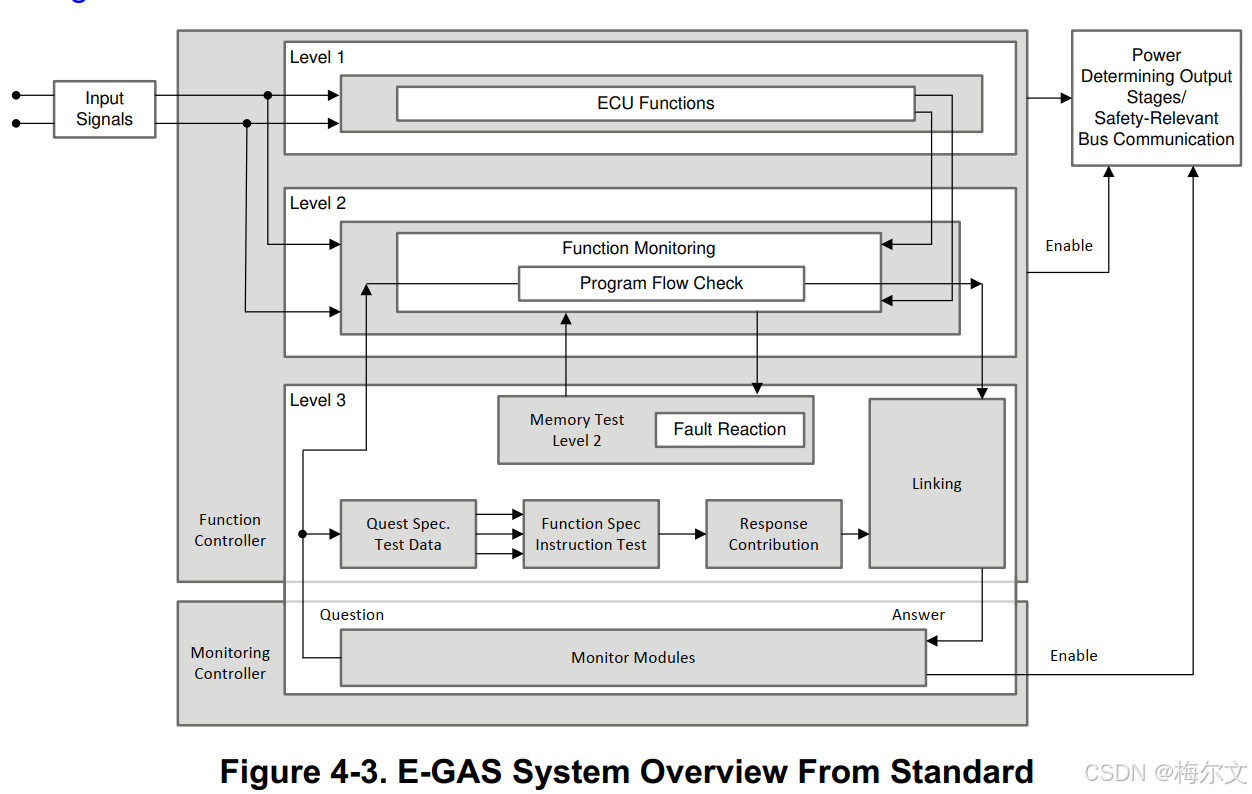

1. E-GAS 功能安全软件架构：

• E-GAS（Standardized E-Gas Monitoring Concept for Gasoline and Diesel Engine Control Units）是当前使用最为广泛的一个安全软件架构方案
• 软件分为 Level 1~3 总共三层，Level1是功能实现层（function level）、Level2 是功能监控层（function monitoring level）、Level3 是控制器监控层（controller monitoring level）

• 该架构形成了很好的分层监视框架，并有效实现了功能安全分解，通常采用 QM（ASIL X） + ASIL X（ASIL X）的安全分解策略，即将功能实现软件（Level1）按照 QM 等级开发，功能冗余软件或安全措施（Level2、Level3）按照最高的要求等级 ASIL X（ASIL X）进行开发

Level 1 功能实现层

Level1 是功能实现层，完成具体的功能实现，比如对于电机控制器来说，这一层实现了将请求的扭矩转换为电机的扭矩输出。

Level 2 功能监控层

Level2 是功能监控层，用于监控 Level1 功能的运行是否正常。Level2 的核心是设计一套方法去判断Level1 的运行是否正常。

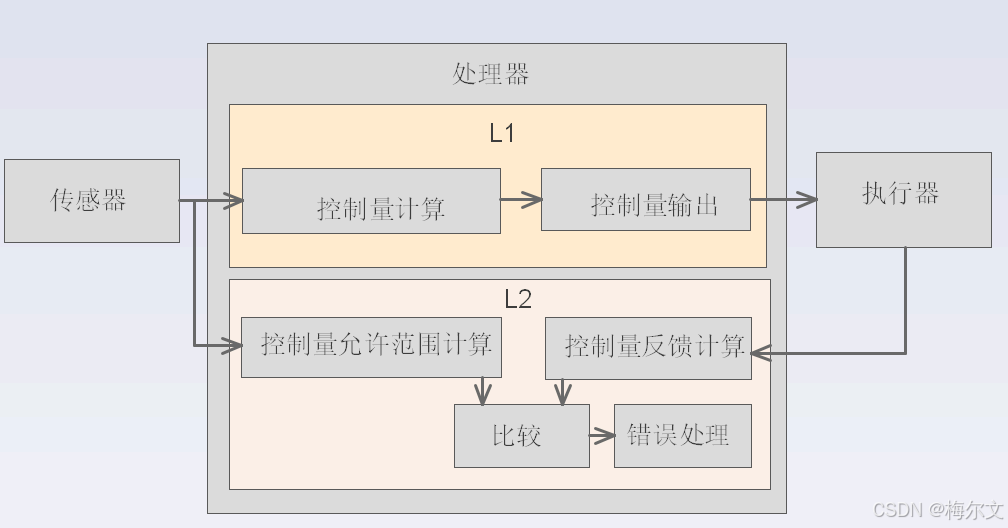

E-GAS Level 1+Level 2举例：

Level3 是控制器监控层，主要由三部分功能构成。

• 电子电气系统硬件诊断：监控电子电气系统硬件故障（控制器的 CPU 核故障、RAM 故障、ROM 故障等）
• 独立监控：控制器相关的故障发生后，此时控制器已经无法可靠地执行安全相关逻辑，为了保证安全性，需要外部额外的独立监控模块，来确保即使 MCU 发生严重故障后，依然能够进入安全状态。这个额外的独立监控模块，通常是集成看门狗的电源管理芯片（PMIC-TLF35584）。
• 应用程序流检查：监控 Level1 和 Level2 的监控程序是否运行正常。该监控功能通过将程序流检查和看门狗喂狗绑定实现：如果 Level1 和 Level2 相关的监控程序没有按照设定的顺序运行，或者没有在规定的时间内执行，则程序流检查失败，无法正常喂狗，从而进入系统安全状态。

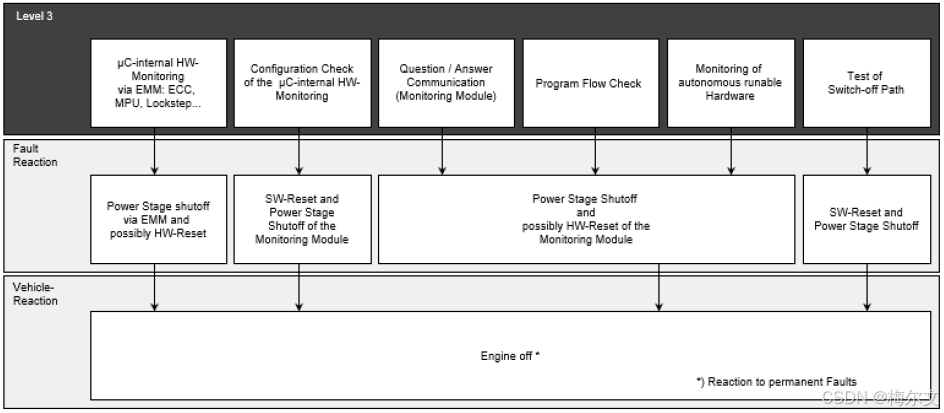

E-GAS Level3 架构：

下图仅是Fault Reaction Controller Monitoring of Level 3 with µC-internal HW-Monitoring, Gasoline and Diesel

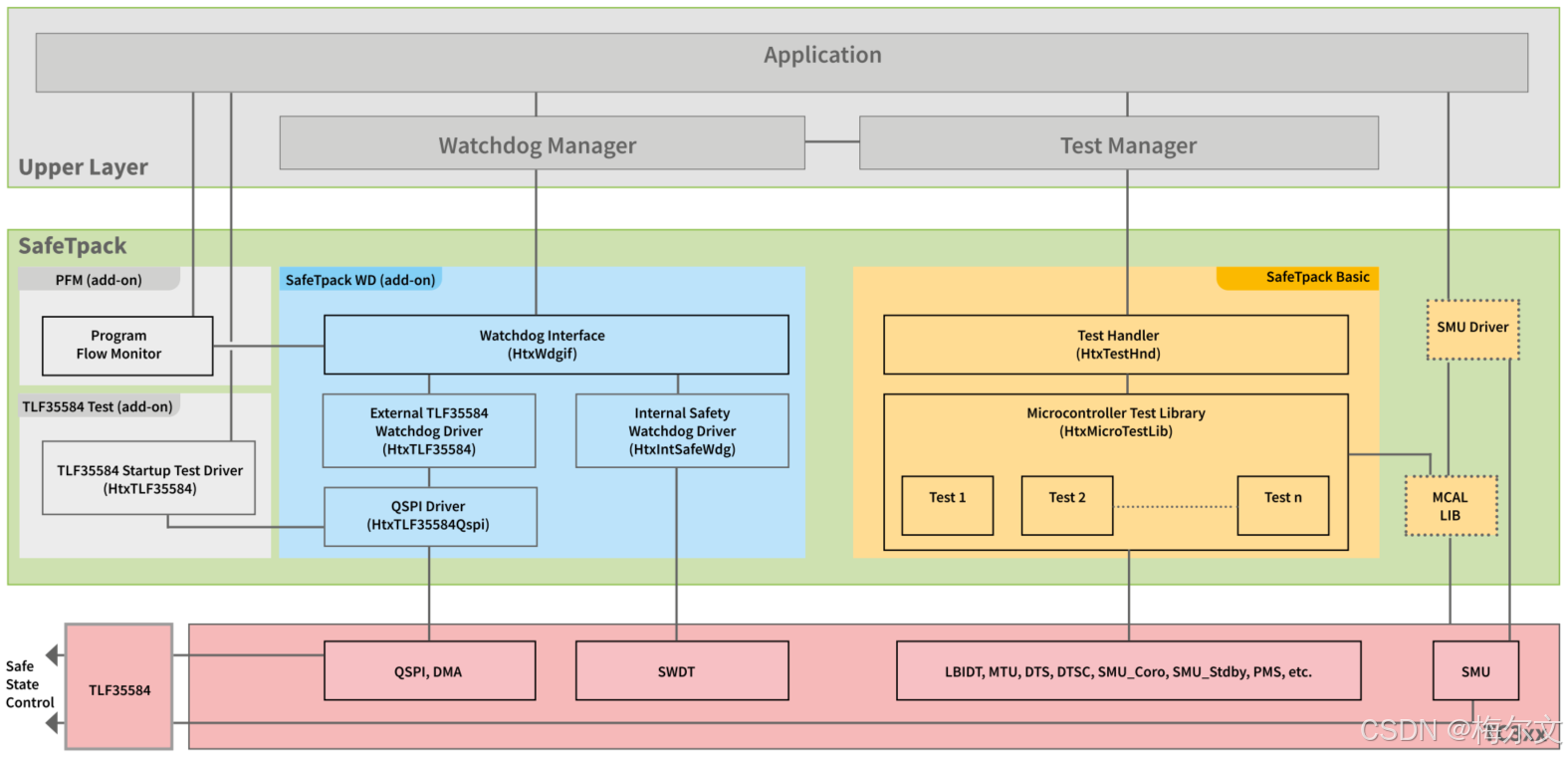

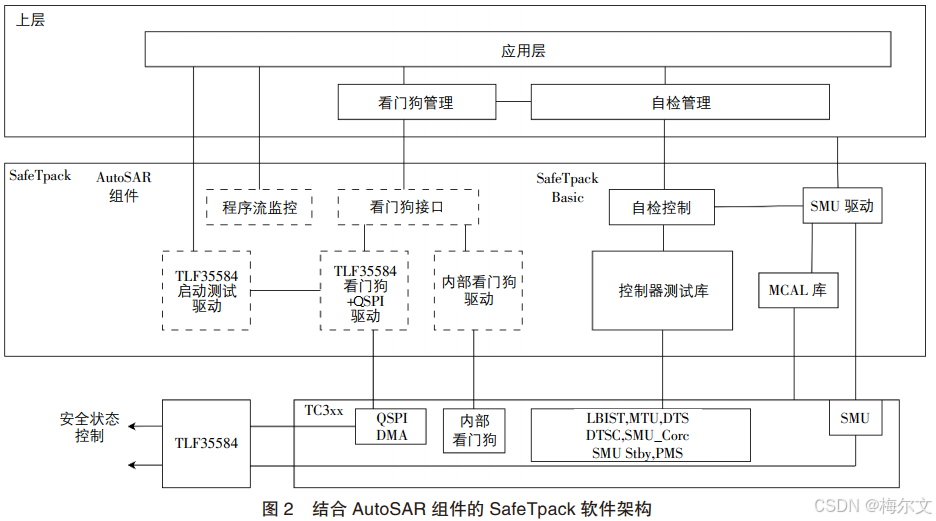

 2. 基于 TC397 与 AUTOSAR 的 SafeTpack Level-3架构：

• SafeTpack 包含以下软件模块：
  1. SafeTpack-Basic：包 含 TC397 ESMs/SMCs 的测试模块。
  2. SafeTpack-WD：包含 Logical and Temporal 监控的看门狗模块。
  3. SafeTpack-TLF35584 Tests：包含 TLF35584 的 Startup Tests 模块。
  4. SafeTpack-PFM：包 含 Program Flow Monitoring 模块。

• SafeTpack在 AutoSAR 环境中作为复杂驱动程序，包含三类复杂驱动：

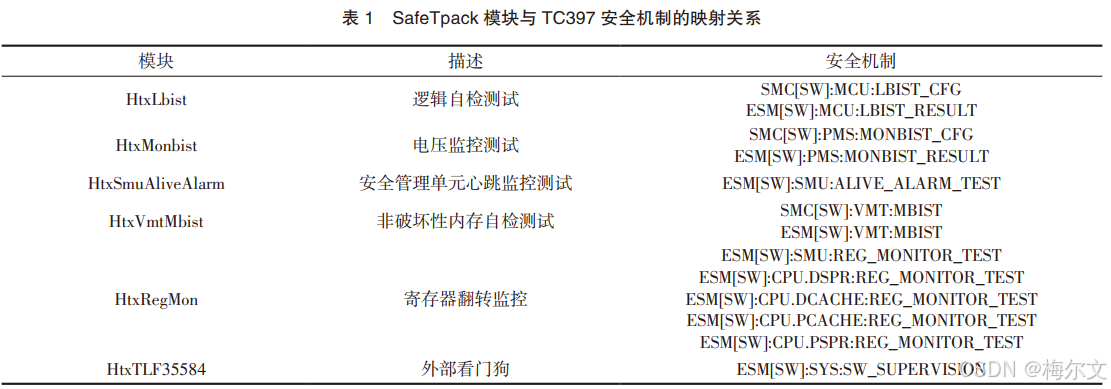

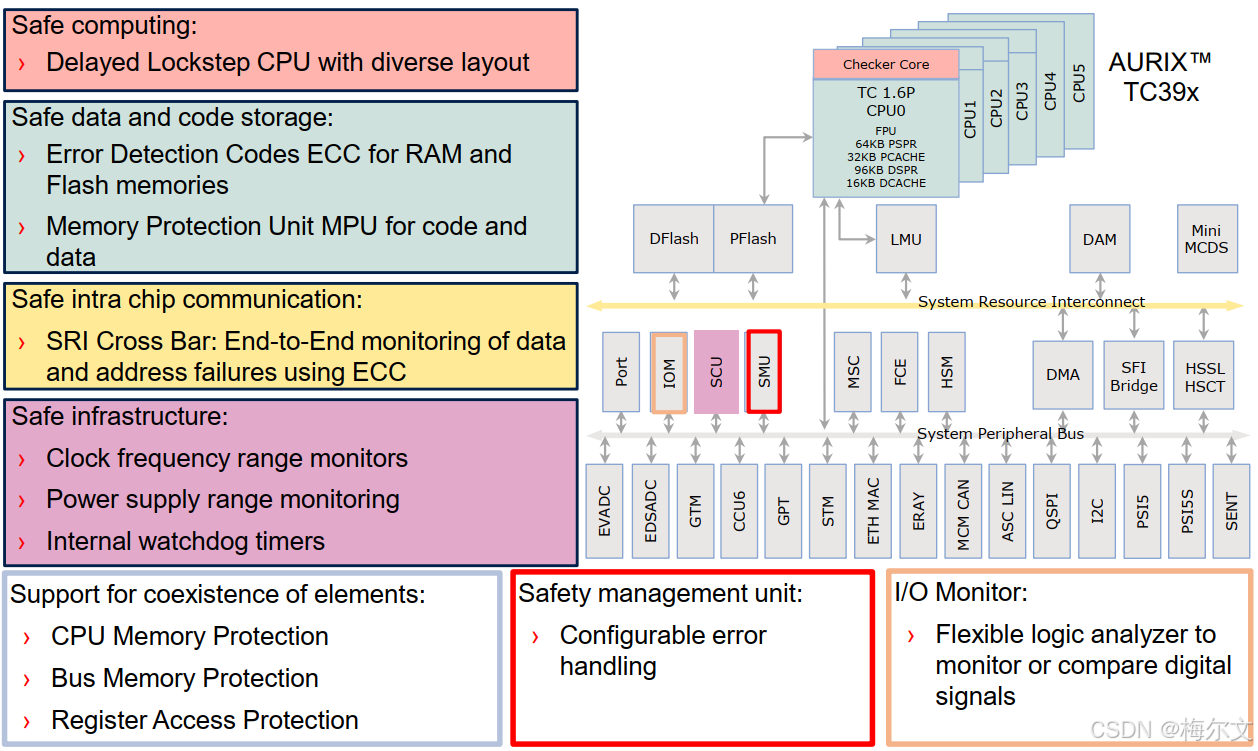

1. MCU 硬件安全机制自检复杂驱动。下图是TC397提供的硬件安全机制

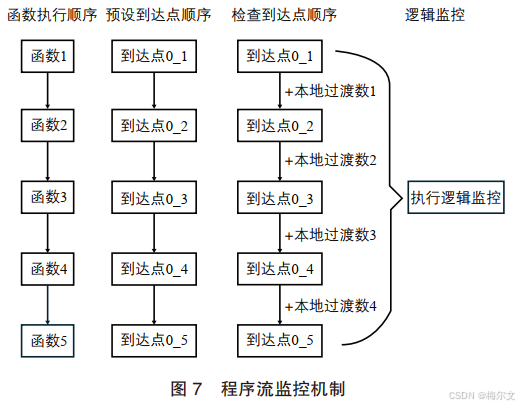

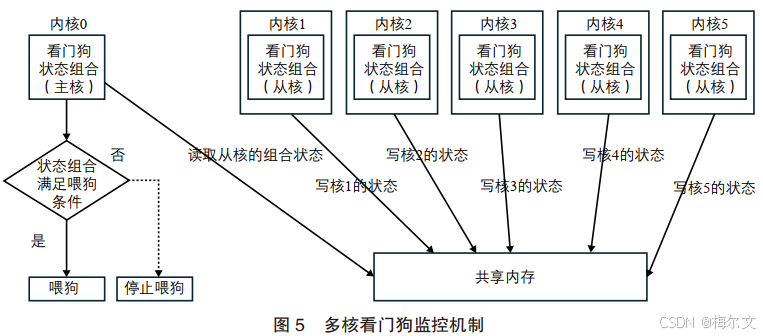

2.安全看门狗结合程序流监控复杂驱动。举例，基于AUTOSAR的WdgM，实现多核看门狗机制

当任意一个核运行异常，比如在执行某个函数的时候发生野指针，State Combiner 的状态为 NOT OK，硬件狗就会复位 MCU。

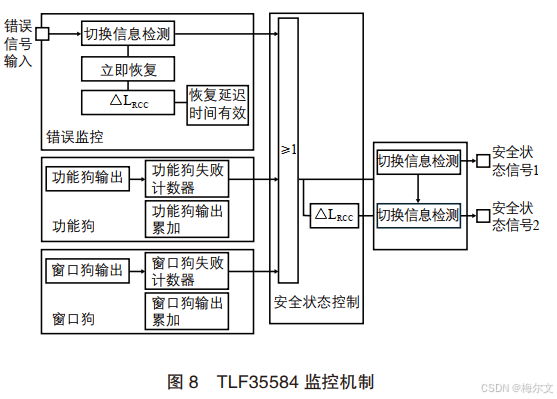

 3.SMU （ safety management Unit）模块结合 TLF35584Test 关断路径检查复杂驱动，功能狗机制：

        主要功能是监控系统的运行状态，以确保系统在预定的功能范围内正常工作。TLF35584能够以预定的周期进行喂狗，就是正常状态，否则执行停止喂狗，报告异常。

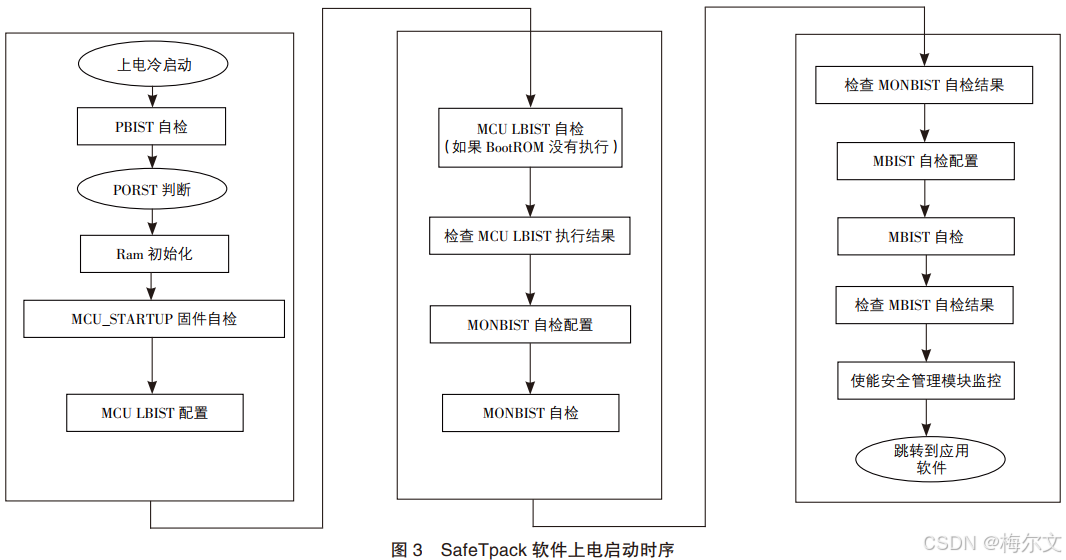

• SafeTpack 包括两个检测阶段：启动阶段和运行阶段。在 AutoSAR 架构中的 EcuM 模块中触发 SafeTpack 的启动测试。 OS 周期性任务中执行 SafeTpack 的运行阶段，进行单点故障测试。
