Linux V3H 平台开发系列讲解（摄像头）2.2.1 MAX9296 MAX96705 GMSL1 链路配置反向通道

最新推荐文章于 2024-12-18 10:21:42 发布
最新推荐文章于 2024-12-18 10:21:42 发布
阅读量401 收藏
点赞数
分类专栏： linux 瑞萨 renesa V3H+入群讨论 Linux renesa 平台 美信串行解串详解+入群讨论 文章标签： 单片机 嵌入式硬件 数据结构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xian18809311584/article/details/142794096
版权

1.概述

    单路摄像头，数据流类型YUV422, mipi接口，经过MAX96705 串行器，gmsl1链路 到解串器MAX9296，最后mipi输出到 renesa v3h soc开发板;

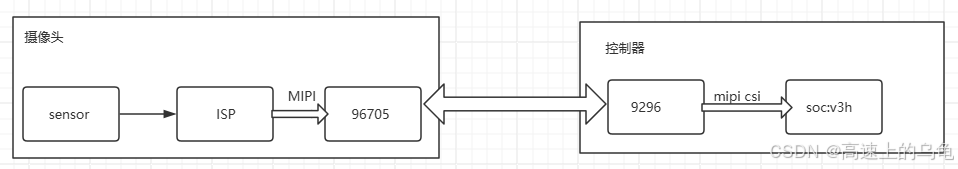

2.数据流路径图

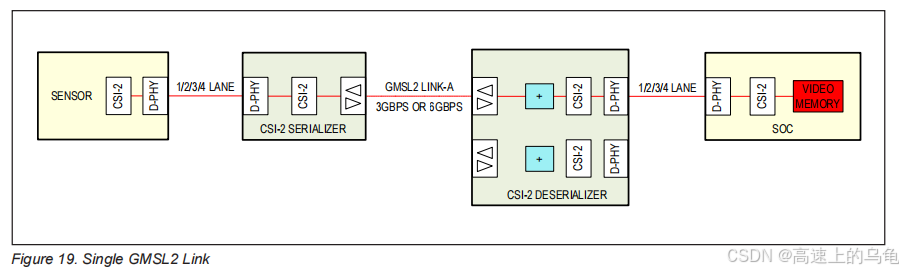

3、单link的视频流数据传输链路图

4、硬件链路解读

 MAX96705 的Pin 13引脚，名GPO/HIM有个30K电阻pull up，

对应解串器MAX9296A 的 HIM引脚也需要 pullup  ；

5、解读SerDes max96705和max9296的配置

  •  解串器max9296先关闭mipi输出通道:

     0x0313=0x00
