贪食蛇VGA游戏设计VHDL代码VIVADO basys3开发板

本文链接：https://blog.youkuaiyun.com/xiakunpei123/article/details/144195922

名称：贪食蛇VGA游戏设计VHDL代码VIVADO basys3开发板（文末获取）

软件：VIVADO

语言：VHDL

代码功能：贪食蛇VGA游戏设计

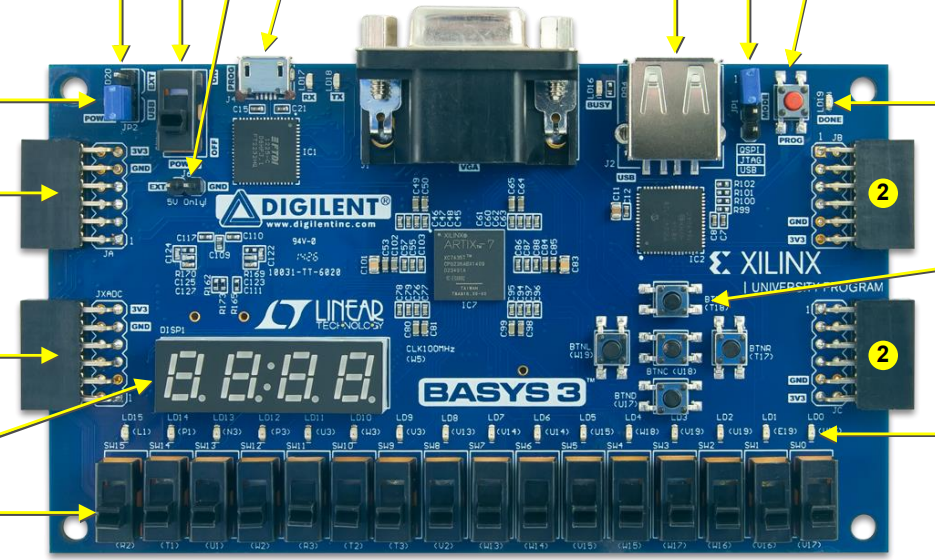

本代码已在basys3开发板验证，basys3开发板如下，其他开发板可以修改管脚适配：

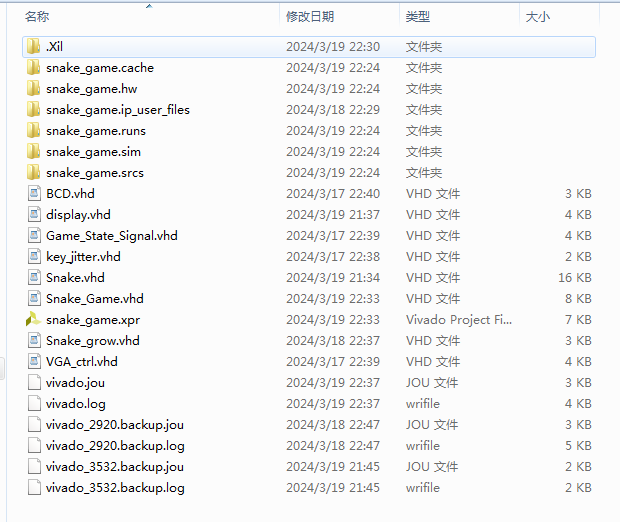

1、工程文件

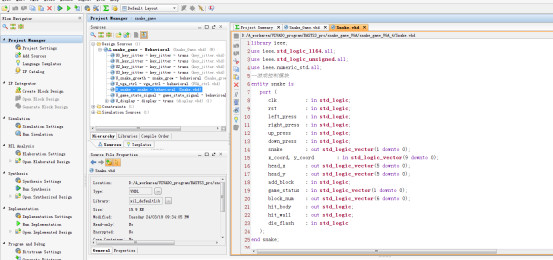

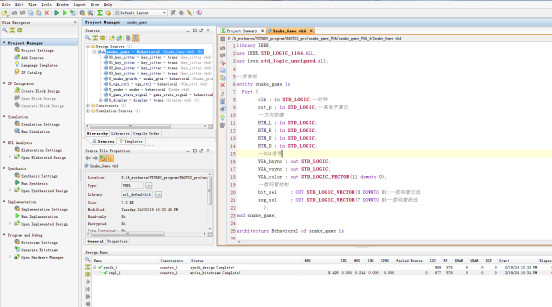

2、程序文件

3、程序编译

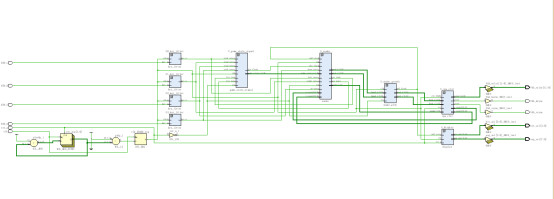

4、RTL图

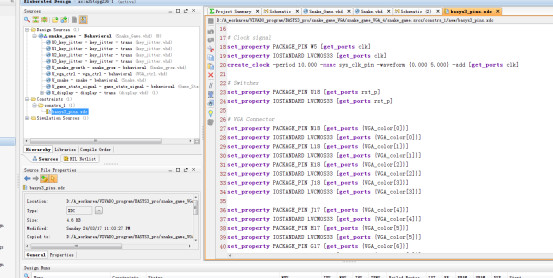

5、管脚分配

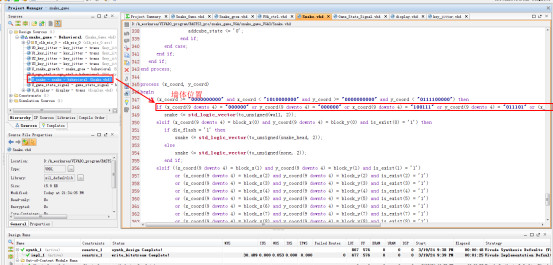

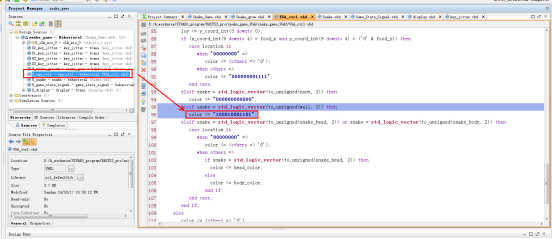

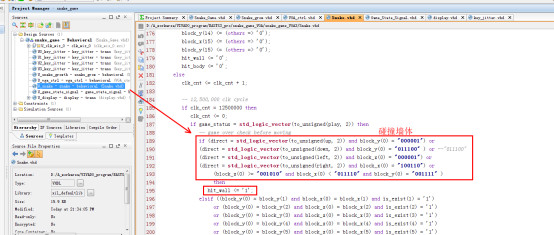

6、关键代码说明

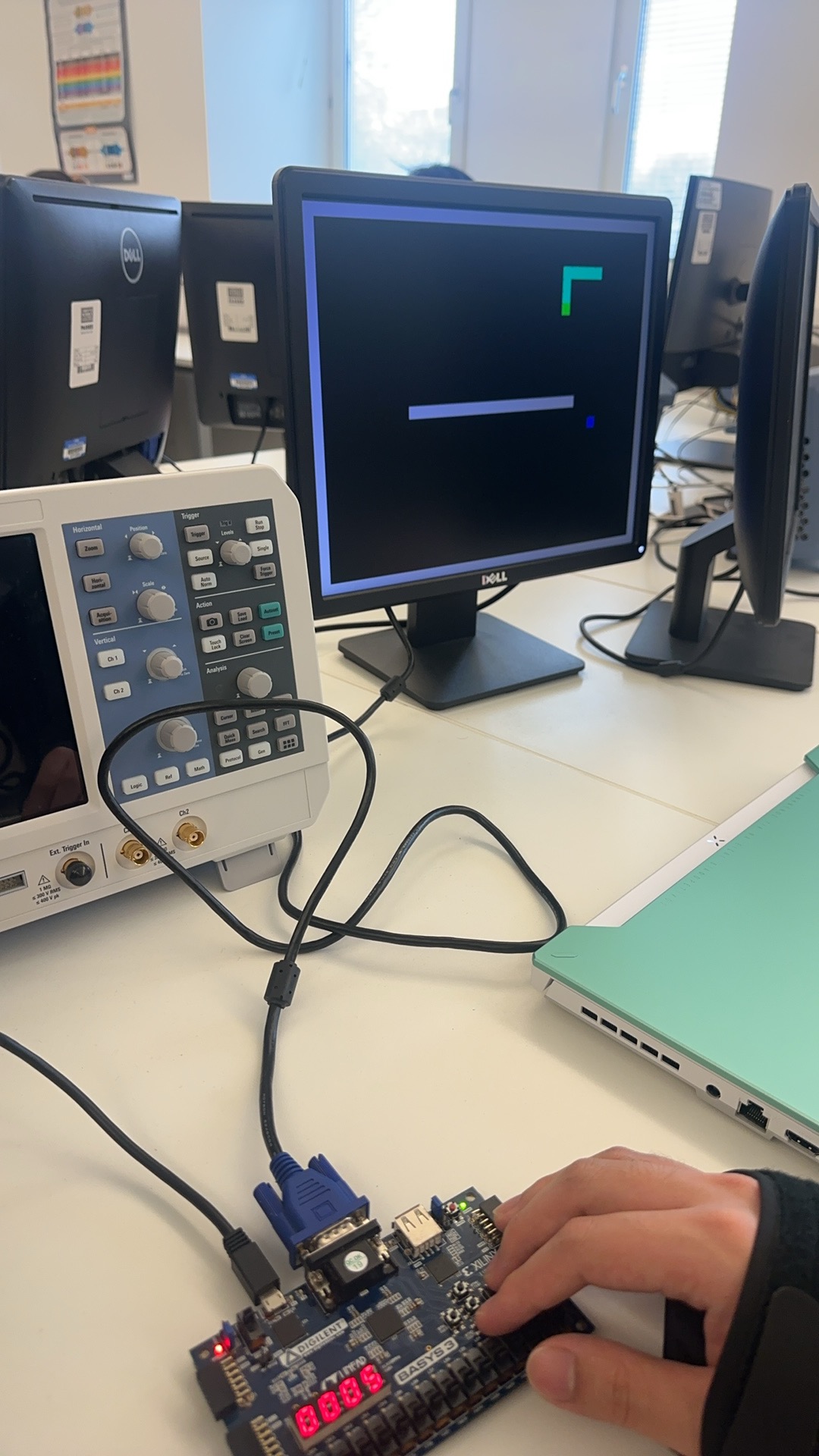

上板演示效果

部分代码展示:

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use ieee.numeric_std.all;
--VGA控制模块
entity vga_ctrl is
port (
   clk_25mHz   : in std_logic;
   rst         : in std_logic;
   snake       : in std_logic_vector(1 downto 0);
   food_x      : in std_logic_vector(5 downto 0);
   food_y      : in std_logic_vector(4 downto 0);
   x_coord, y_coord        : out std_logic_vector(9 downto 0);
   hsync, vsync            : out std_logic;
   color       : out std_logic_vector(11 downto 0)
);
end vga_ctrl;
architecture behavioral of vga_ctrl is
constant   none        : integer := 0;
constant   snake_head  : integer := 1;
constant   snake_body  : integer := 2;
constant   wall        : integer := 3;
constant   head_color  : std_logic_vector(11 downto 0) := "000011110000";
constant   body_color  : std_logic_vector(11 downto 0) := "000011111111";
signal clk_cnt     : std_logic_vector(19 downto 0);
signal line_cnt    : std_logic_vector(9 downto 0);
signal lox         : std_logic_vector(3 downto 0);
signal loy         : std_logic_vector(3 downto 0);
signal location : std_logic_vector(7 downto 0);
-- ｄｅｃｌａｒｅ intermediate signals for referenced outputs
signal x_coord_int : std_logic_vector(19 downto 0);
signal y_coord_int : std_logic_vector(19 downto 0);
begin
-- drive referenced outputs
x_coord <= x_coord_int(9 downto 0);
y_coord <= y_coord_int(9 downto 0);
location <= loy & lox;
process (clk_25mHz, rst)
begin
   if rst = '1' then
      clk_cnt  '0');
      hsync <= '1';
      line_cnt  '0');

      vsync <= '1';
   elsif rising_edge(clk_25mHz) then

      x_coord_int <= clk_cnt - std_logic_vector(to_unsigned(144, 20));
      y_coord_int <= line_cnt - std_logic_vector(to_unsigned(33, 20));

      if clk_cnt = 0 then
         hsync <= '0';
         clk_cnt <= clk_cnt + 1;

      elsif clk_cnt = std_logic_vector(to_unsigned(96, 20)) then
         hsync <= '1';
         clk_cnt <= clk_cnt + 1;
      elsif clk_cnt = std_logic_vector(to_unsigned(799, 20)) then
         line_cnt <= line_cnt + 1;
         clk_cnt  '0');
      else
         clk_cnt <= clk_cnt + 1;
      end if;
