加法减法计算器设计Verilog代码VIVADO basys3开发板

名称：加法减法计算器设计Verilog代码VIVADO  basys3开发板（文末获取）

软件：VIVADO

语言：Verilog

代码功能：

加法减法计算器设计

1.加法和减法运算

计算器应能够进行加法(+)和減法(-) 操作。

输入两个4位的无符号二进制数(范围为0到 15)。

2.输入输出要求 :

使用`sw[3:0]`来输入4位二进制数。

使用`sw4`选择运算符(1 表示加法，0表示减法)

`BTNL`按钮用于在任何时候重置计算。

`BTNU`按钮用于确认输入的操作数

七段显示器用于显示输入值和计算结果。

`BTND`按钮用于切换显示模式(十进制或十六进制)

3.设计规范::

使用 systemverilog实现整个设计,

运算逻辑使用组合逻辑来进行加法和减法操作。需要采用模块化设计:每个功能(输入处理、存储操作数、算术运算、控制逻辑和输出显示)需要设计为独立模块。

设计时还需绘制 模块化框图，展示系统的层次结构，并简要讨论每个模块的功能。

显示模式:

计算结果可以通过七段显示器显示为 十进制 或十六进制，并可以随时切换。

5.操作步骡;

1.选择操作数 1，并通过'BTNU' 确认，同时在七段显示器上显示操作数 1.

2.选择操作数 2，并通过`BTNU`确认，同时在七段显示器上显示操作数 2。

3.再次按下BTNU，在七段显示器上显示计算结果，三个数码管，如果是负数，显示负号，如果正数直接显示结果，可选16进制或者10进制显示

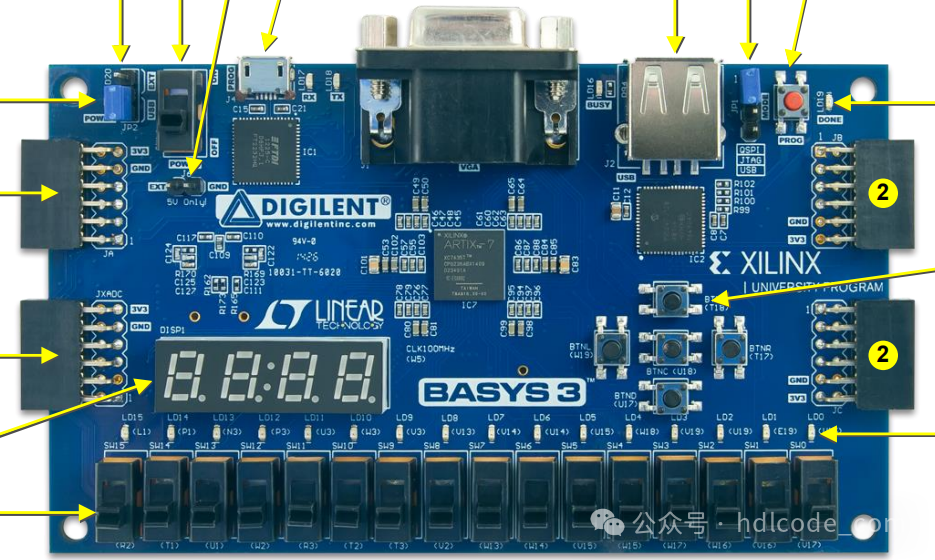

本代码已在basys3开发板验证，basys3开发板如下，其他开发板可以修改管脚适配：

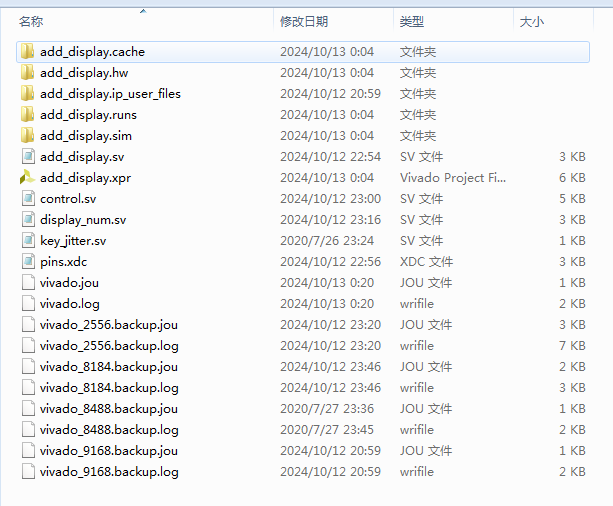

1、工程文件

2、程序文件

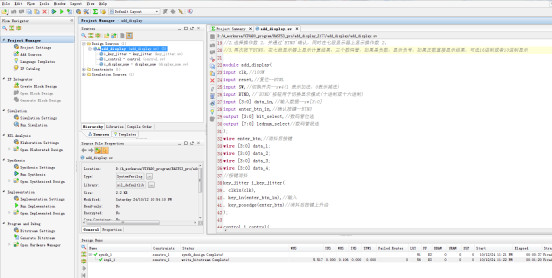

3、程序编译

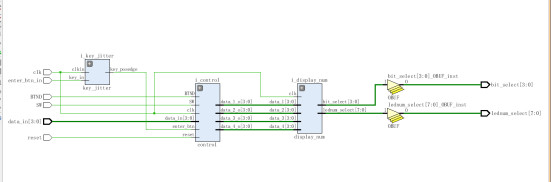

4、RTL图

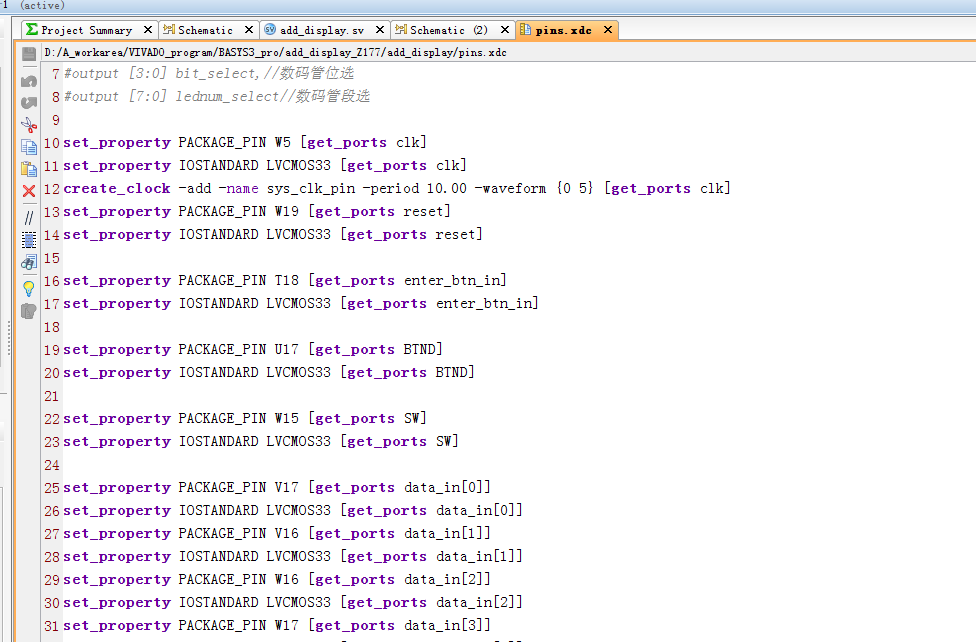

5、管脚分配

部分代码展示:

//1.**加法和减法运算**
//计算器应能够进行**加法(+)**和**減法(-)** 操作。
//输入两个4位的无符号二进制数(范围为0到 15)。
//2.#*输入输出要求* :
//使用`sw[3:0]`来输入4位二进制数。
//使用`sw4`选择运算符(1 表示加法，0表示减法)
//`BTNL`按钮用于在任何时候**重置**计算。
//`BTNU`按钮用于**确认输入的操作数**
//七段显示器用于显示输入值和计算结果。
//`BTND`按钮用于切换显示模式(十进制或十六进制)
//3.#设计规范::
//使用 systemverilog实现整个设计,
//运算逻辑使用组合逻辑来进行加法和减法操作。需要采用模块化设计:每个功能(输入处理、存储操作数、算术运算、控制逻辑和输出显示)需要设计为独立模块。
//设计时还需绘制 **模块化框图**，展示系统的层次结构，并简要讨论每个模块的功能。
//**显示模式**:
//计算结果可以通过七段显示器显示为 **十进制** 或**十六进制**，并可以随时切换。
//5.**操作步骡**;
//1.选择操作数 1，并通过'BTNU' 确认，同时在七段显示器上显示操作数 1.
//2.选择操作数 2，并通过`BTNU`确认，同时在七段显示器上显示操作数 2。
//3.再次按下BTNU，在七段显示器上显示计算结果，三个数码管，如果是负数，显示负号，如果正数直接显示结果，可选16进制或者10进制显示
module add_display(
input clk,//100M
input reset,//复位--BTNL
input SW,//切换开关--sw4(1 表示加法，0表示减法)
input BTND,//`BTND`按钮用于切换显示模式(十进制或十六进制)
input [3:0] data_in,//输入数据--sw[3:0]
input enter_btn_in,//确认按键--BTNU
output [3:0] bit_select,//数码管位选
output [7:0] lednum_select//数码管段选
);
wire enter_btn;//消抖后按键
wire [3:0] data_1;
wire [3:0] data_2;
wire [3:0] data_3;
wire [3:0] data_4;
//按键消抖
key_jitter i_key_jitter(
. clkin(clk),
. key_in(enter_btn_in),//输入
. key_posedge(enter_btn)//消抖后按键上升沿
);
