基于UART串口的32K数据发送和接收设计Verilog代码VIVADO仿真

名称：基于UART串口的32K数据发送和接收设计Verilog代码VIVADO仿真（文末获取）

软件：VIVADO

语言：Verilog

代码功能：

基于UART串口的32K数据发送和接收

1、编写代码，实现UART串口发送和接收

2、待发送数据通过8位并行接口输入，输入后换成在FIFO中

2、发送模块收到发送使能信号后开始发送FIFO内缓存的数据，发送完成后输出完毕信号

3、接收模块接收数据也缓存在FIFO，接收满32k数据后产生接收中断

4、仿真时为更快仿真出结果，可以将32K数据改为10个数据

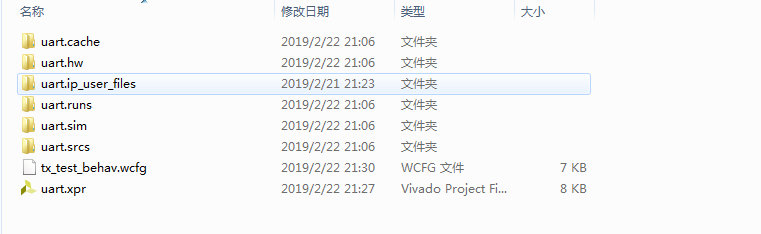

1. 工程文件

2. 程序文件

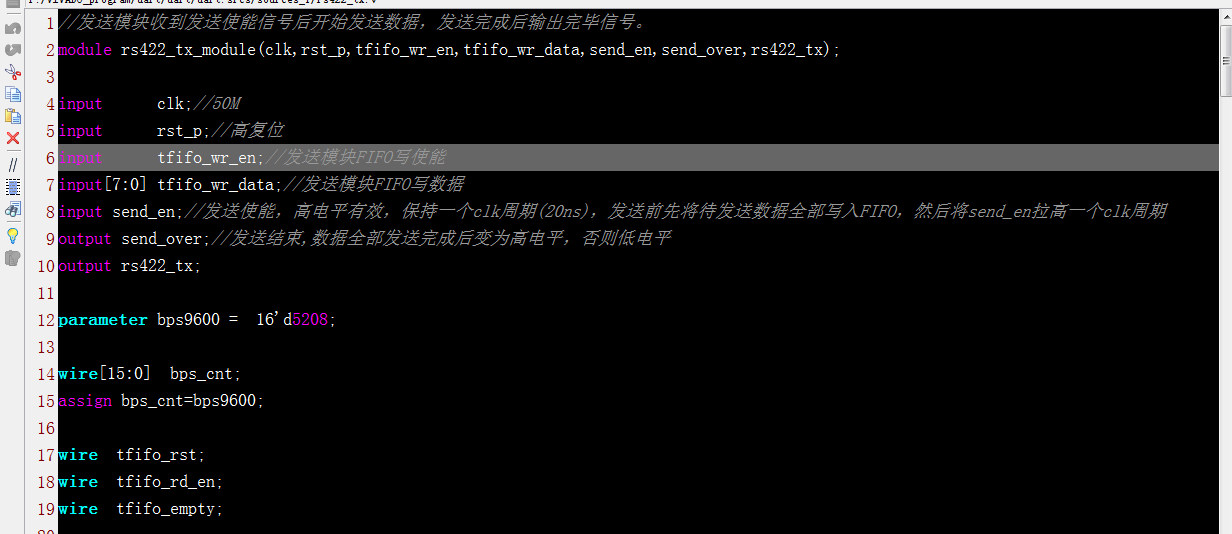

2.1发送模块

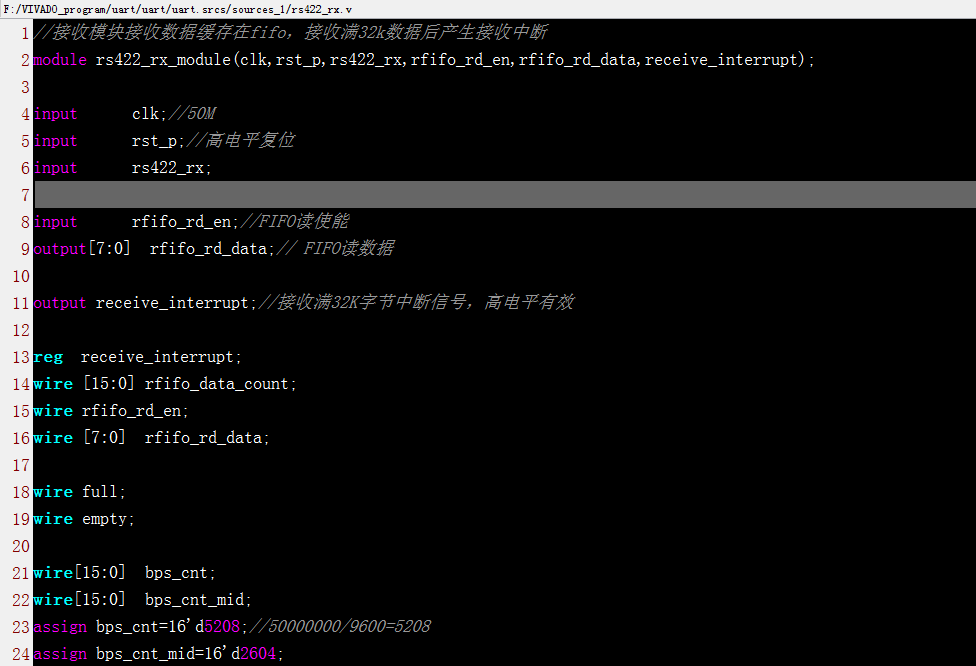

2.2接收模块

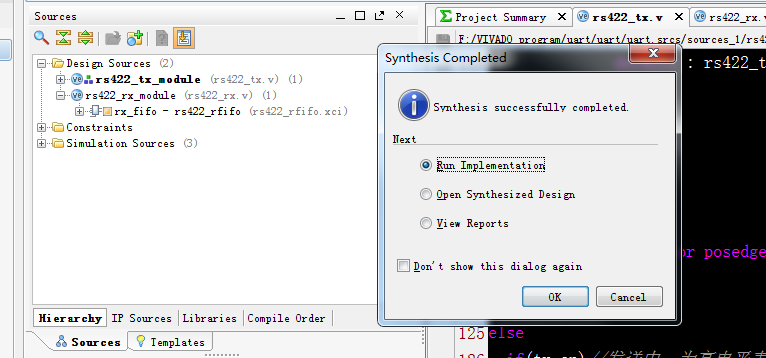

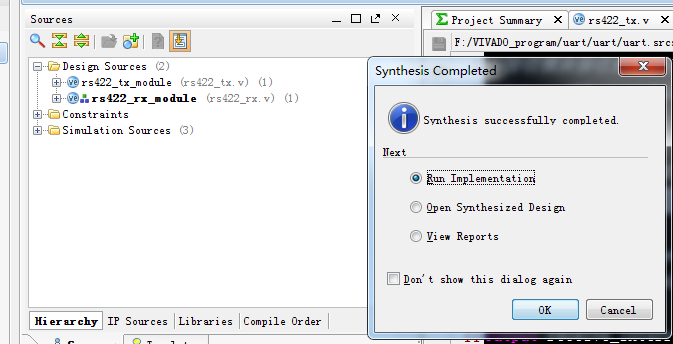

3. 程序编译

4. 程序仿真

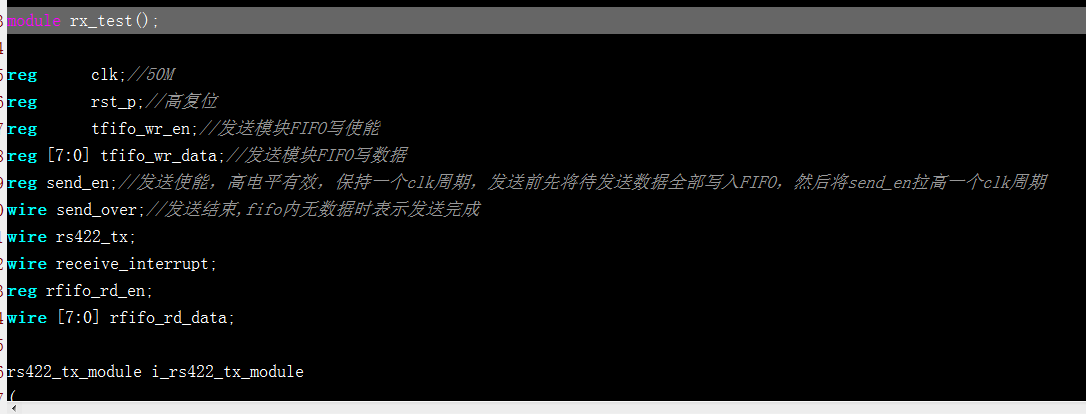

Testbench

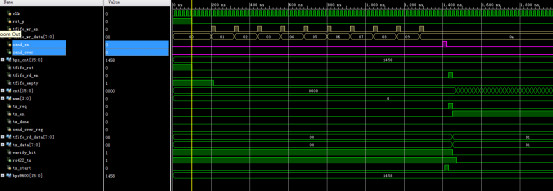

1.发送模块仿真

为便于快速观察结果，将32k（32768）的数据量修改为10，即发送模块收到发送使能信号后开始发送数据，发送10个字节后输出完毕信号。

发送模块使用：先通过tfifo_wr_en和tfifo_wr_data信号将待发送的数据写入fifo中，写完后启动send_en信号（一个时钟周期高电平），将启动串口发送，所有数据发送完成后，send_over信号拉高。具体仿真图如下：

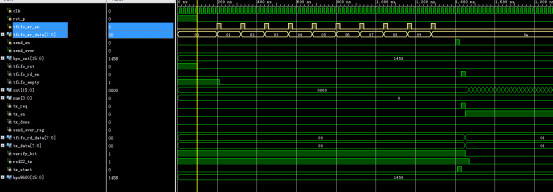

将待发送数据写入fifo

启动发送send_en=1

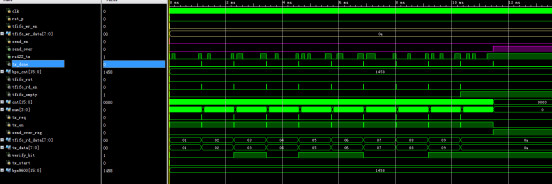

发送完成send_over信号拉高

2.接收模块仿真

为便于快速观察结果，将32k（32768）的数据量修改为10，即接收满10字节数据后产生接收中断。

接收模块使用：rx接收的数据存于FIFO中，rfifo_wr_en为FIFO写信号，rfifo_wr_data为FIFO写数据。数据接收满32768字节后（仿真时改为10），产生接收中断信号

receive_interrupt，receive_interrupt为高电平表示接收中断。要处理接收到的数据只需要通过FIFO的读接口rfifo_rd_en、rfifo_rd_data读取数据即可。具体仿真图如下：

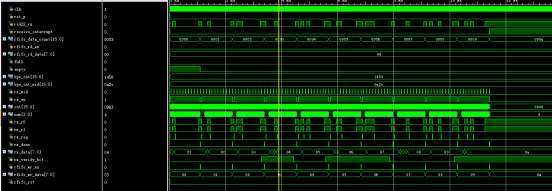

串行rx接收转换为并行rfifo_wr_data

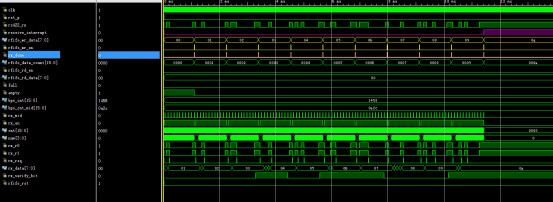

receive_interrupt拉高表示接收中断

部分代码展示:

//接收模块接收数据缓存在fifo，接收满32k数据后产生接收中断
module rs422_rx_module(clk,rst_p,rs422_rx,rfifo_rd_en,rfifo_rd_data,receive_interrupt);
input      clk;//50M
input      rst_p;//高电平复位
input      rs422_rx;
input      rfifo_rd_en;//FIFO读使能
output[7:0]  rfifo_rd_data;// FIFO读数据
output receive_interrupt;//接收满32K字节中断信号，高电平有效
reg  receive_interrupt;
wire [15:0] rfifo_data_count;
wire rfifo_rd_en;
wire [7:0]  rfifo_rd_data;
wire full;
wire empty;
wire[15:0]  bps_cnt;
wire[15:0]  bps_cnt_mid;
assign bps_cnt=16'd5208;//50000000/9600=5208
assign bps_cnt_mid=16'd2604;
reg       rx_mid;
reg       rx_en;
reg[15:0]  cnt;
reg[3:0]  num;
always @(posedge clk)

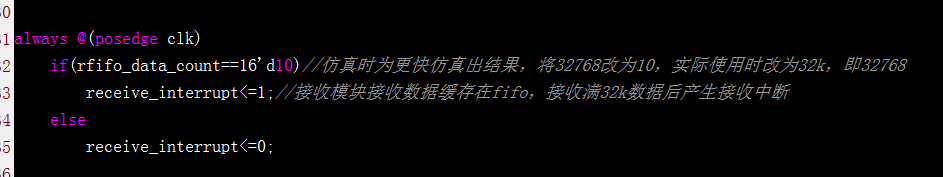

    if(rfifo_data_count==16'd10)//仿真时为更快仿真出结果，将32768改为10，实际使用时改为32k，即32768
        receive_interrupt<=1;//接收模块接收数据缓存在fifo，接收满32k数据后产生接收中断
    else
        receive_interrupt<=0;
always @(posedge clk or posedge rst_p)
if(rst_p)
   rx_mid<=1'b0;
else
   if(rx_en)
      if(cnt==bps_cnt_mid)
      rx_mid<=1'b1;
   else
      rx_mid<=1'b0;
   else
      rx_mid<=1'b0;
reg rx_r0,rx_r1;
always @(posedge clk or posedge rst_p)      //rs422_rx下降沿检测
if(rst_p)
   begin
    rx_r0<=1'b1;
    rx_r1<=1'b1;
   end
else
   begin
    rx_r0<=rs422_rx;
    rx_r1<=rx_r0;
   end
wire    rx_req;
assign  rx_req = ~rx_r0 & rx_r1;
wire    rx_done;
assign  rx_done = (cnt==bps_cnt_mid && num==4'd10); //停止位1位num==4'd10
always @(posedge clk or posedge rst_p)
if(rst_p)
   rx_en<=1'b0;
else
   if(rx_req)
      rx_en<=1'b1;
   else
      if(rx_done)
         rx_en<=1'b0;
      else
         rx_en<=rx_en;


always @(posedge clk or posedge rst_p)
if(rst_p)
   cnt<=16'd0;
else
   if(rx_done)
      cnt<=16'd0;
else
     if(rx_en)
       if(cnt==bps_cnt)
          cnt<=16'd0;
       else
         cnt<=cnt+16'b1;
     else
       cnt<=16'd0;
always @(posedge clk or posedge rst_p)
if(rst_p)
   num<=4'd0;
else
   if(rx_done)
       num<=4'd0;
   else
   if(rx_en)
         if(cnt==bps_cnt)
            num<=num+1'b1;
         else
            num<=num;
     else
        num<=4'd0;
reg[7:0] rx_data;
reg      rx_verify_bit;
always @(posedge clk or posedge rst_p)
if(rst_p)
   begin
      rx_data<=8'd0;
  rx_verify_bit<=1'b0;
   end
else
   if(rx_en)
     if(rx_mid)
           case(num)
      4'd1 :  rx_data[0]<=rs422_rx;
               4'd2 :  rx_data[1]<=rs422_rx;
               4'd3 :  rx_data[2]<=rs422_rx;
               4'd4 :  rx_data[3]<=rs422_rx;
               4'd5 :  rx_data[4]<=rs422_rx;
               4'd6 :  rx_data[5]<=rs422_rx;
               4'd7 :  rx_data[6]<=rs422_rx;
               4'd8 :  rx_data[7]<=rs422_rx;
               4'd9 :  rx_verify_bit<=rs422_rx;
