【Quartus交通灯设计verilog代码仿真】

名称：Quartus交通灯设计verilog代码仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

十字路口的交通灯

使用如下代码在quartus软件工具用Verilog编写程序modelsim平台仿真，设计一个十字路口的交通灯，一个周期内，红灯发光30s，绿灯发光27s，黄灯发光3s。红灯发光期间，数码管上显示的数字要从29递减到0；绿灯发光期间，数码管上显示的数字要从26递减到0；黄灯发光的期间，数码管上显示的数字要从2递减到0

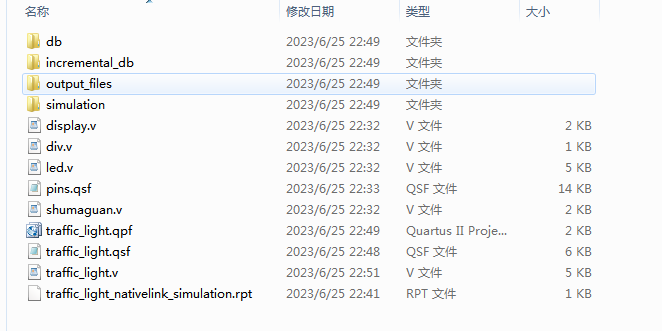

1. 工程文件

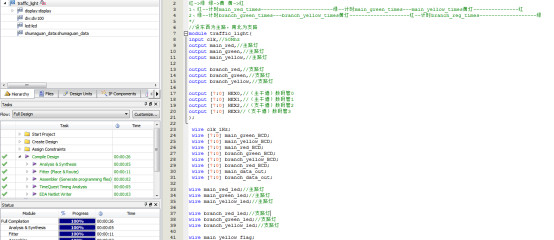

2. 程序文件

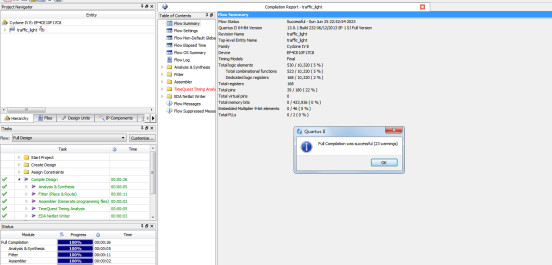

3. 程序编译

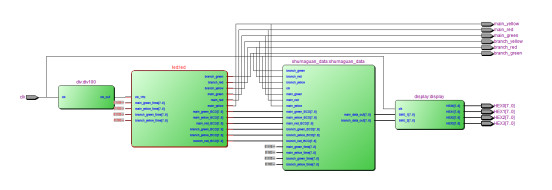

4. RTL图

状态图

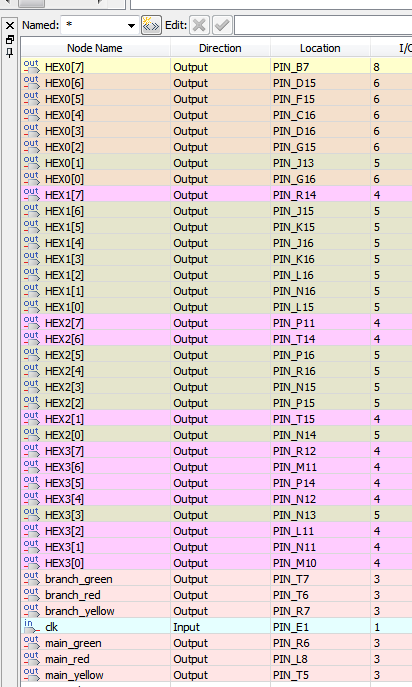

5. 管脚分配

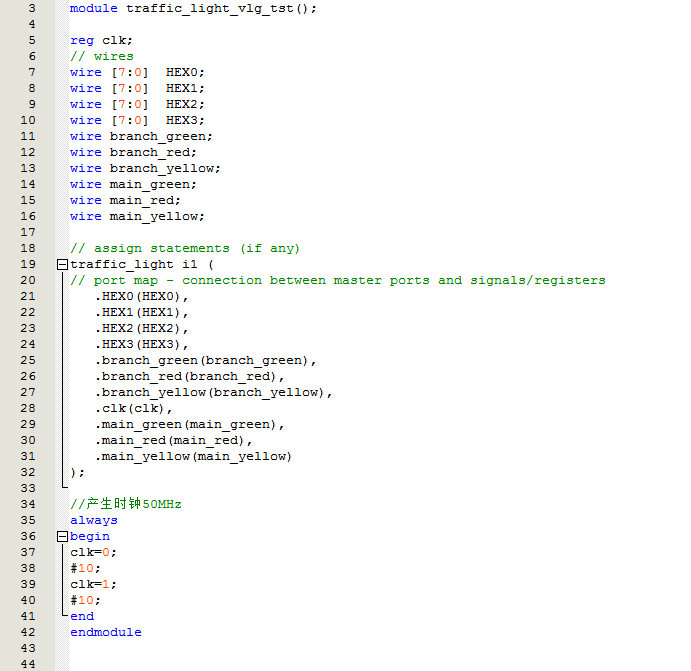

6. Testbench

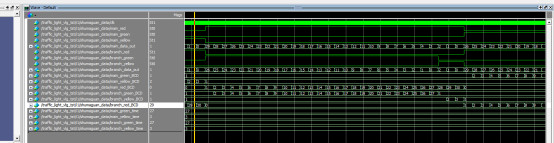

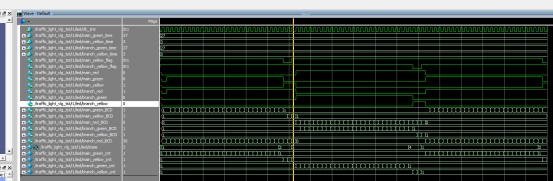

7. 仿真图

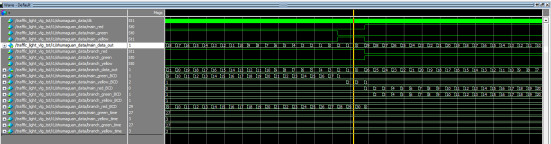

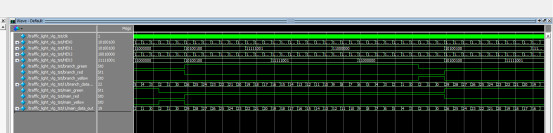

整体仿真图

分频模块

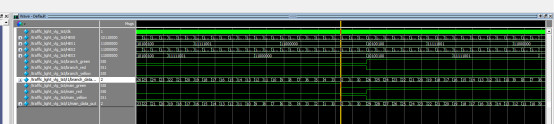

交通灯控制模块

倒计时模块

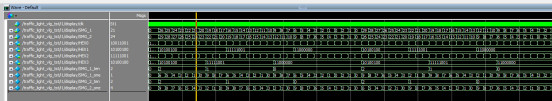

数码管控制模块

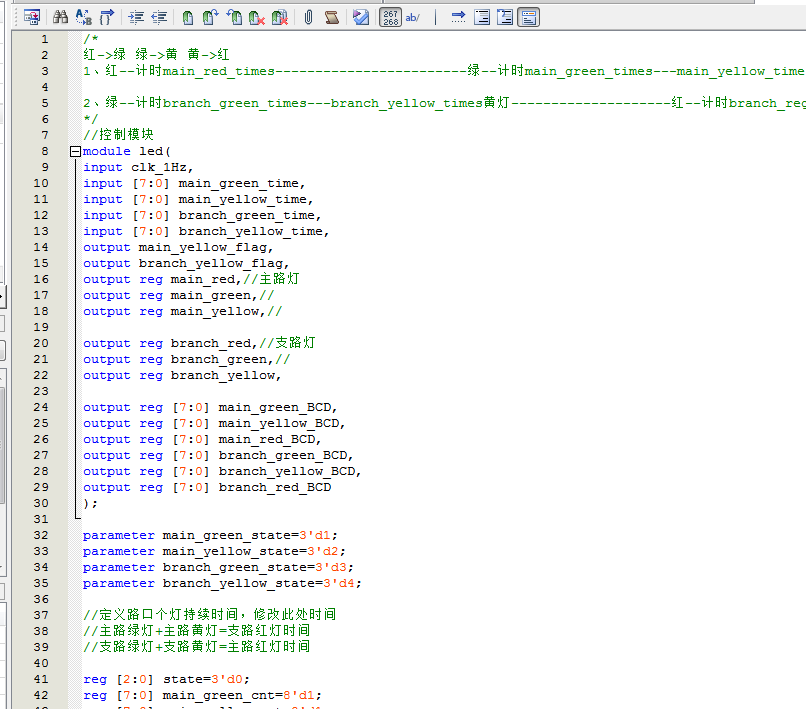

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
//设东西为主路，南北为支路
module traffic_light(
input clk,//50Mhz
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [7:0] HEX0,//（主干道）数码管0
output [7:0] HEX1,//（主干道）数码管1
output [7:0] HEX2,//（支干道）数码管2
output [7:0] HEX3//（支干道）数码管3
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
wire main_yellow_flag;
wire branch_yellow_flag;
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign main_yellow=main_yellow_led;
assign branch_yellow=branch_yellow_led;
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)
);
//调整时间
wire [7:0]main_green_time;//由外部控制
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;//由外部控制
wire [7:0]branch_yellow_time;
//红灯发光30s，绿灯发光27s，黄灯发光3s。红灯发光期间，数码管上显示的数字要从29递减到0；
//绿灯发光期间，数码管上显示的数字要从26递减到0；黄灯发光的期间，数码管上显示的数字要从2递减到0
assign main_yellow_time=8'd3;//主路黄灯时间设置为3秒
assign branch_yellow_time=8'd3;//支路黄灯时间设置为3秒
assign main_green_time=8'd27;//主路绿灯27秒
assign branch_green_time=8'd27;//支路绿灯27秒
///
reg [7:0] display_main;
reg [7:0] display_branch;

//交通灯控制模块
led led(
. clk_1Hz(clk_1Hz),
. main_red(main_red_led),//主路灯
. main_green(main_green_led),//主路灯
. main_yellow(main_yellow_led),//主路灯
. branch_red(branch_red_led),//支路灯
. branch_green(branch_green_led),//支路灯
. branch_yellow(branch_yellow_led),//支路灯
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_yellow_flag(main_yellow_flag),
. branch_yellow_flag(branch_yellow_flag),
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD)//红灯时间计数
);
//显示数据生成模块
shumaguan_data shumaguan_data(
. clk(clk),
. main_red(main_red_led),//主路灯
. main_green(main_green_led),//主路灯
. main_yellow(main_yellow_led),//主路灯
. branch_red(branch_red_led),//支路灯
. branch_green(branch_green_led),//支路灯
. branch_yellow(branch_yellow_led),//支路灯
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD),//红灯时间计数
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_data_out(main_data_out),//主路数码管数据显示
. branch_data_out(branch_data_out)//支路数码管数据显示
);
display display
(
. clk(clk),
. SMG_1(main_data_out),//主路数码管数据显示
. SMG_2(branch_data_out),//支路数码管数据显示
. HEX0(HEX0),//（主干道）数码管0
. HEX1(HEX1),//（主干道）数码管1
. HEX2(HEX2),//（支干道）数码管2
. HEX3(HEX3)//（支干道）数码管3
);
endmodule
