使用AD画PCB时解决QFN焊盘无法出线的问题

最新推荐文章于 2025-09-27 10:10:32 发布
原创 最新推荐文章于 2025-09-27 10:10:32 发布 · 3.1k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

本文介绍了在特定设计环境中使用ROOM规则解决出线难题的方法。主要包括：1. 常规规则10mil焊盘出线困难的问题；2. 利用ROOM规则进行局部区域的布线限制，并详细阐述了ROOM的放置、属性设置及规则应用步骤。

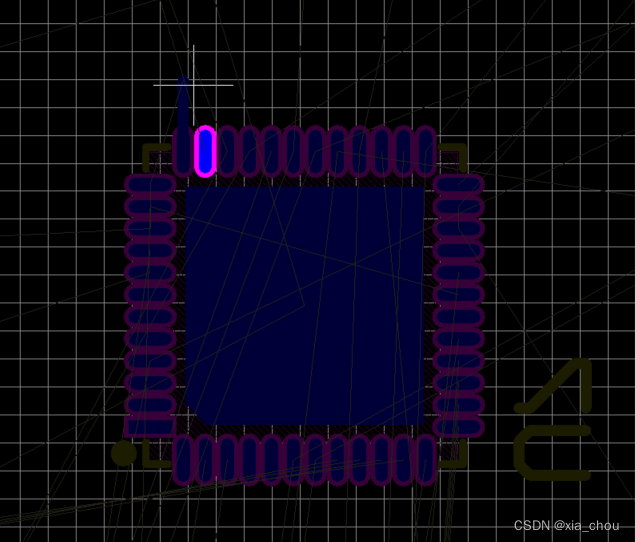

1. 使用常规的规则10mil焊盘无法出线

在这里插入图片描述

2. 使用ROOM规则进行区域限制

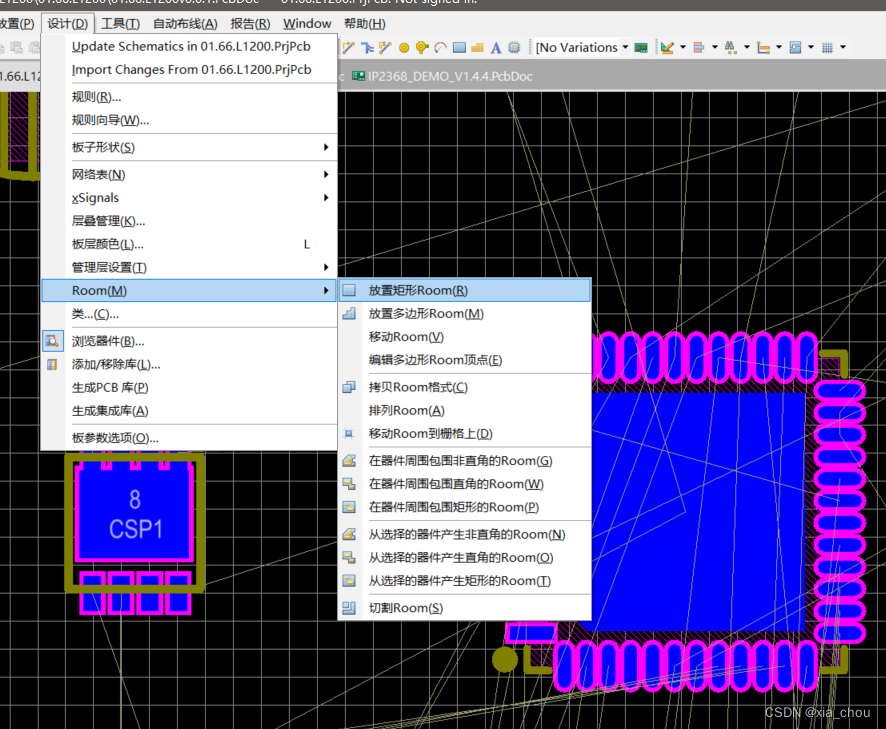

2.1放置ROOM

在这里插入图片描述

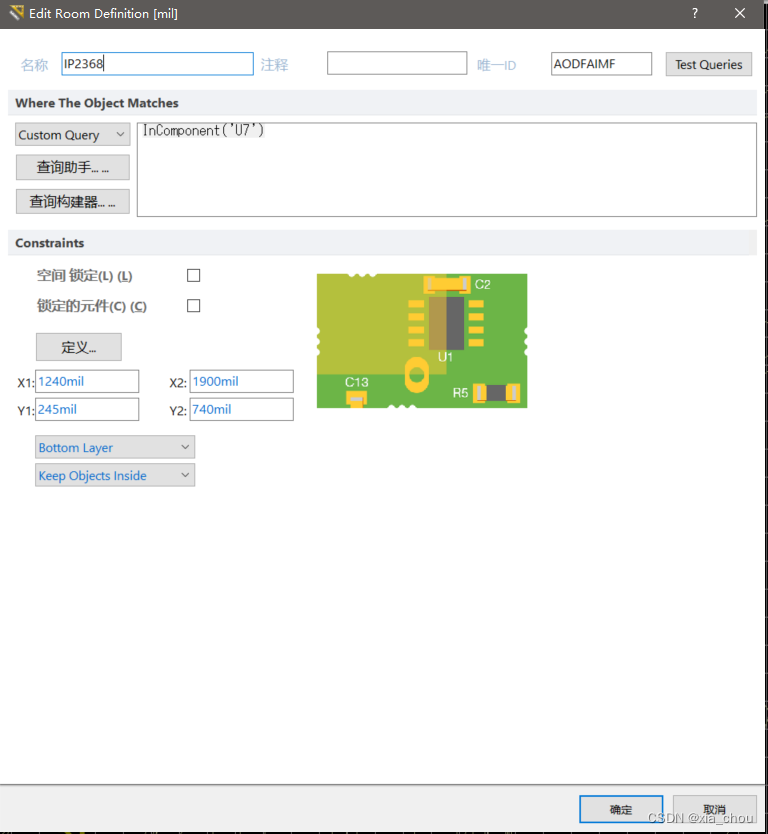

2.2 双击ROOM更改属性里的规则，包含所需要的器件

在这里插入图片描述

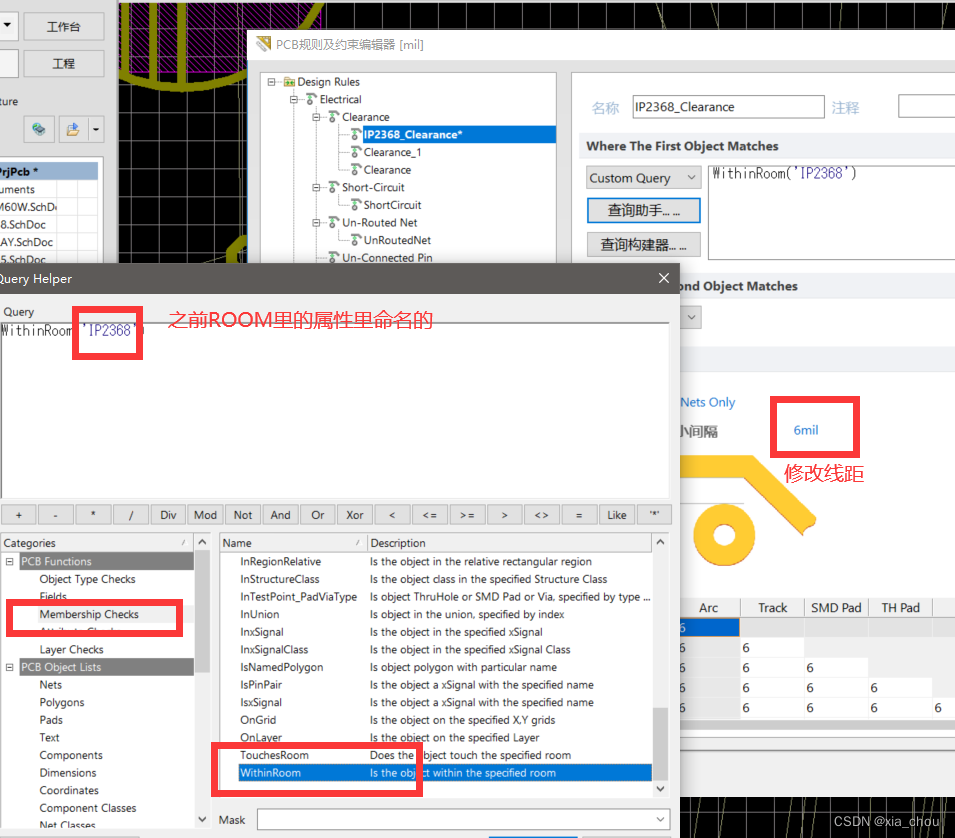

2.2进规则里添加ROOM里的规则

在这里插入图片描述

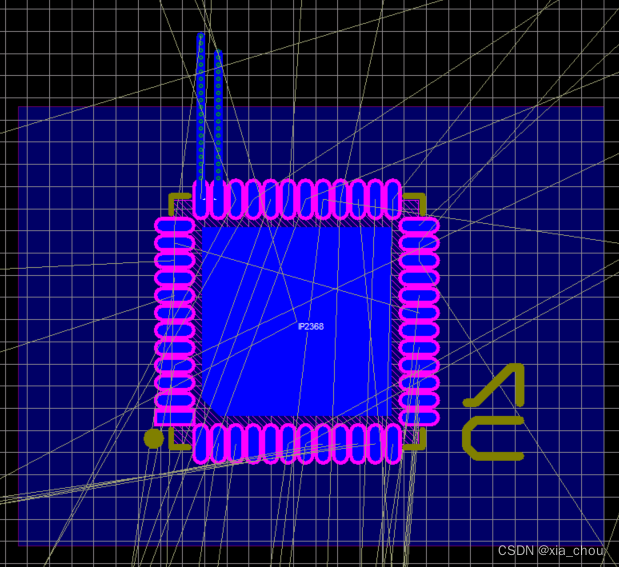

3.这时侯ROOM里可以出线，但ROOM外就要遵循ALL的规则，即在ROOM里先岔开线

在这里插入图片描述
