网线单线复用（同时实现宽带上网+IPTV+MESH有线组网）

1.适用情况

• 需单线复用的情况

光纤已接入弱电箱，弱电箱分别到客厅、卧室1、卧室2各一条网线，装修已完成，布线不可增加或修改。

• 无需单线复用的情况

弱电箱到客厅规划2条网线：1条用于宽带接入；1条用于IPTV
弱电箱到客厅规划2条网线：1条用于宽带接入和IPTV（需路由器支持IPTV功能）；1条用于有线Mesh回程
弱电箱到客厅规划3条网线：1条用于宽带接入；1条用于IPTV；1条用于有线Mesh回程

Tips: 若还未装修完成，弱电箱到客厅一定要至少规划 2~3条网线，本文到此结束，后续内容请忽略!

2.单线复用（NET+IPTV+有线MESH）

由于装修完毕，且弱电箱到客厅只有一条网线，所以本文介绍通过单线复用，同时实现宽带接入、IPTV、Mesh有线回程

• 准备工作：

1.两台交换机（网管型，支持VLAN划分）
2.一台可有线接入的电脑（用于配置交换机）
3.三台支持Mesh组网的路由器（一台主路由，两台副路由）
4.连接网线若干（超五类/六类/超六类，根据实际带宽选择）

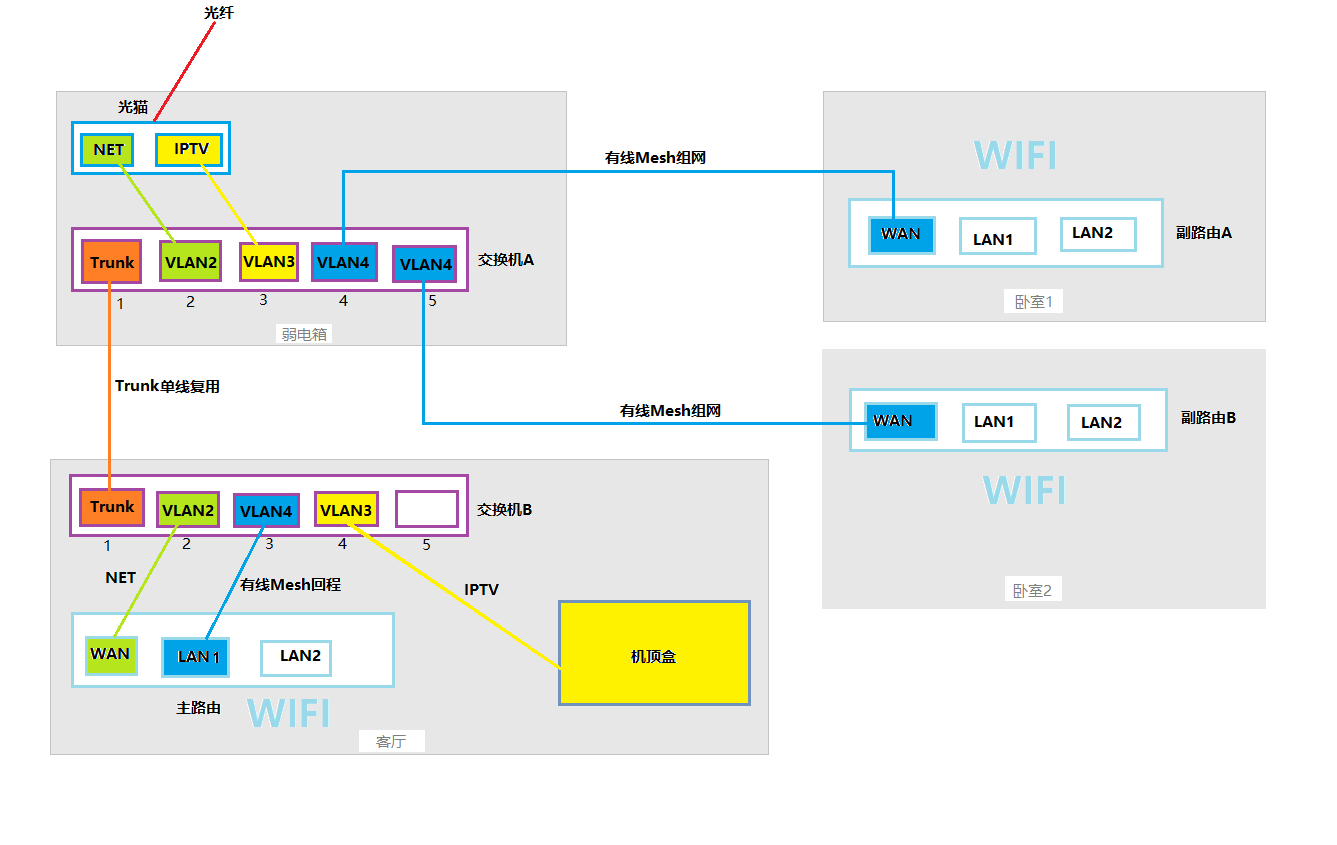

• 连接拓扑图


NET：宽带（光猫千兆口）
IPTV：接入机顶盒可观看电视直播
VLAN2：用于将光猫的千兆网口接入主路由，使主路由能上网
VLAN3：用于将光猫的IPTV（itv）接入机顶盒，电视连接机顶盒观看电视直播
VLAN4：用于将副路由有线接入主路由，实现Mesh有线组网
Trunk：是一个聚合链路，将VLAN2、VLAN3、VLAN4的业务聚合在一条网线上传输，并且相互隔离，互不影响（业务）

交换机VLAN相关知识可参考：VLAN技术详解三（VLAN三种访问模式）

• 交换机配置

以5口交换机为例
Trunk端口需允许VLANID为2、3、4的业务通过

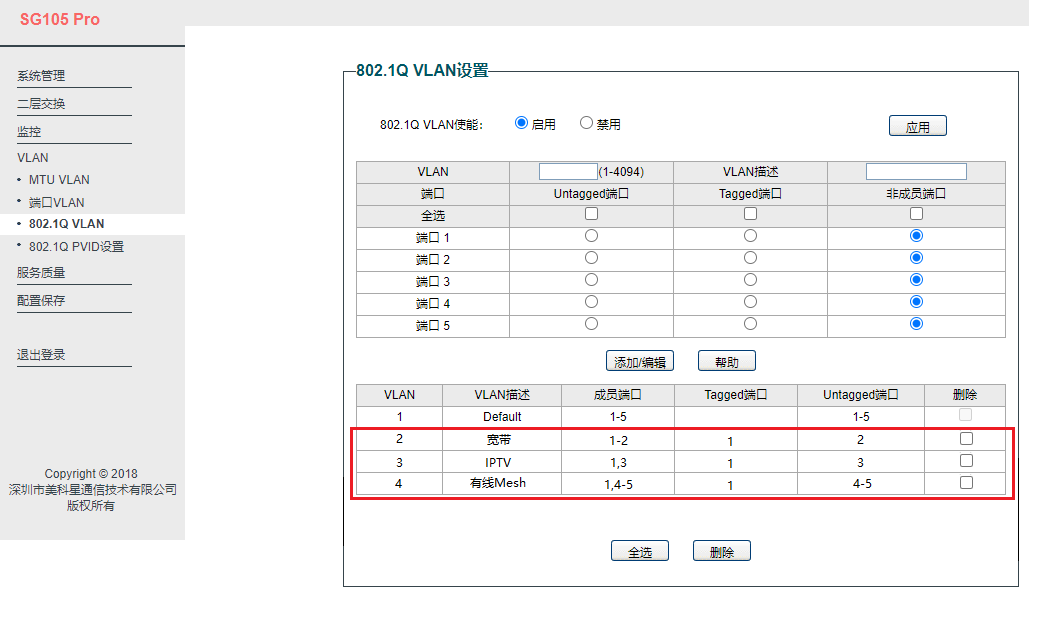

以下为各交换机的VLAN划分情况：

交换机A			交换机B
端口	VLANID	业务	端口	VLANID	业务
1	--	Trunk	1	--	Trunk
2	2	宽带	2	2	宽带
3	3	IPTV	3	4	有线Mesh
4	4	有线Mesh	4	3	IPTV
5	4	有线Mesh	5	--	--

• 配置教程（以水星SG105Pro交换机为例）
  （1）交换机接通电源后，电脑通过网线连接交换机（任意网口）

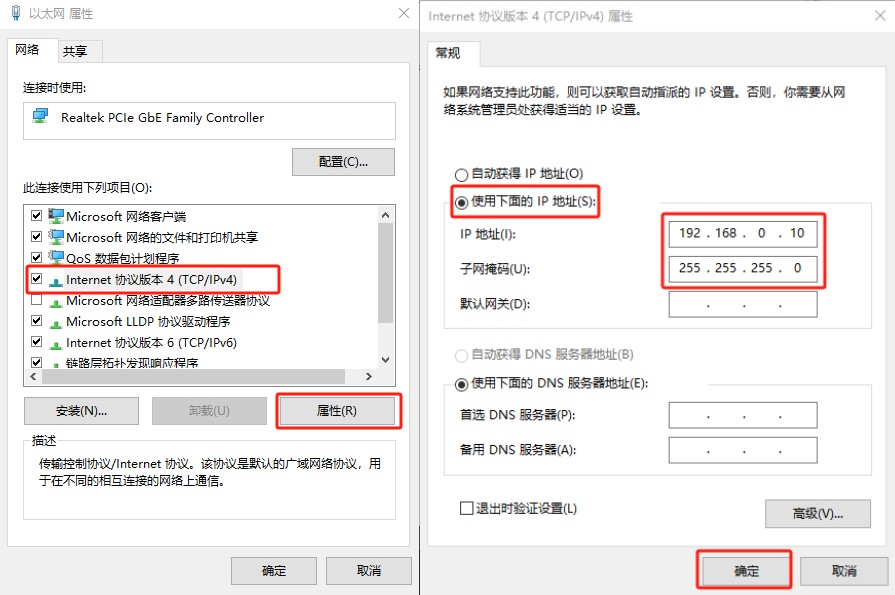

  （2）电脑设置IP为固定IP192.168.0.x（x $\ne$ 1 ，和交换机在同一网段），如下：

windows10：设置->网络和Internet->状态->高级网络设置->更改适配器选项->以太网->右键->属性
Tips：交换机配置完毕后需改回“自动获取IP地址”

（3）电脑打开浏览器，输入地址：192.168.0.1
（4）登录交换机后台（用户名密码均为admin）

（5）配置交换机VLAN（此处以交换机A为例）

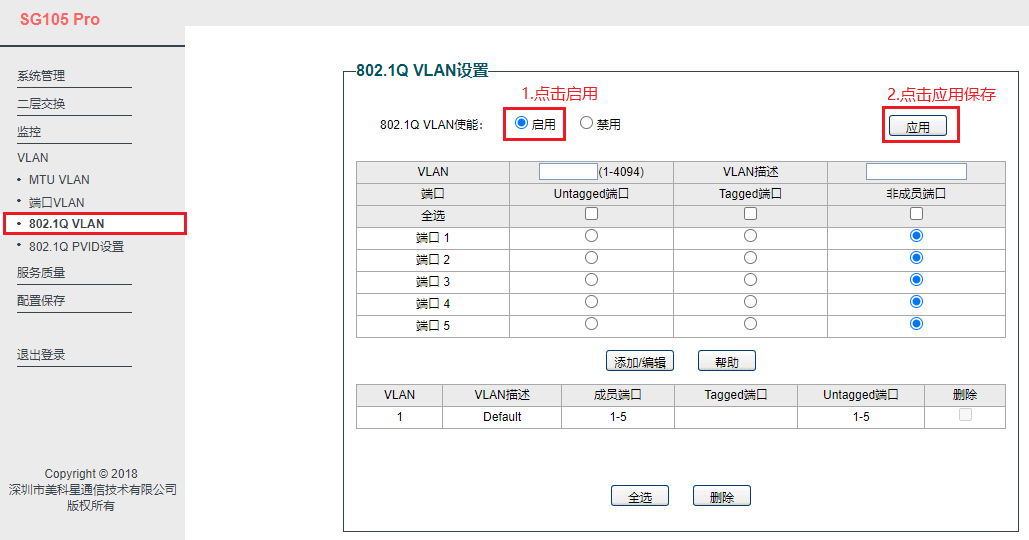

启用VLAN

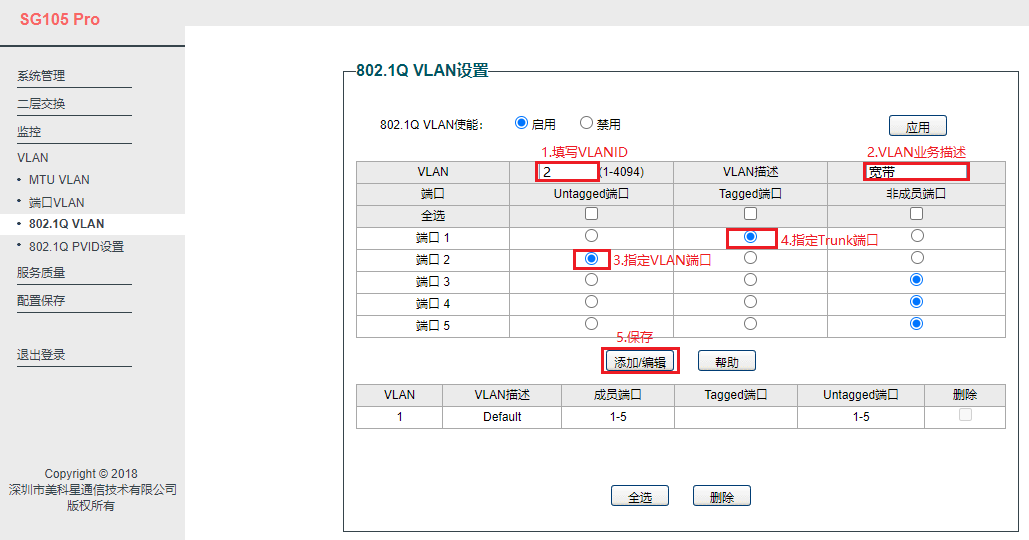

添加VLAN2

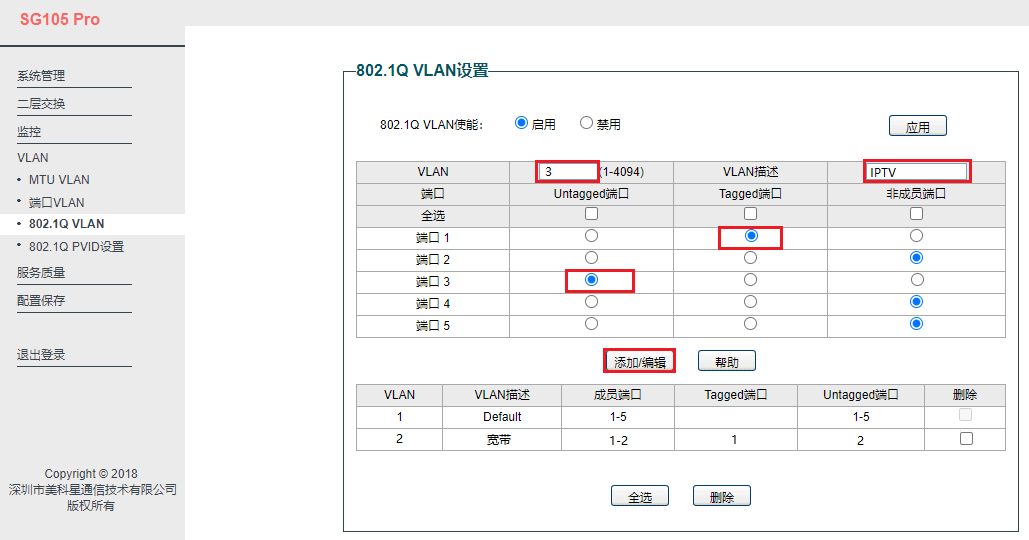

添加VLAN3

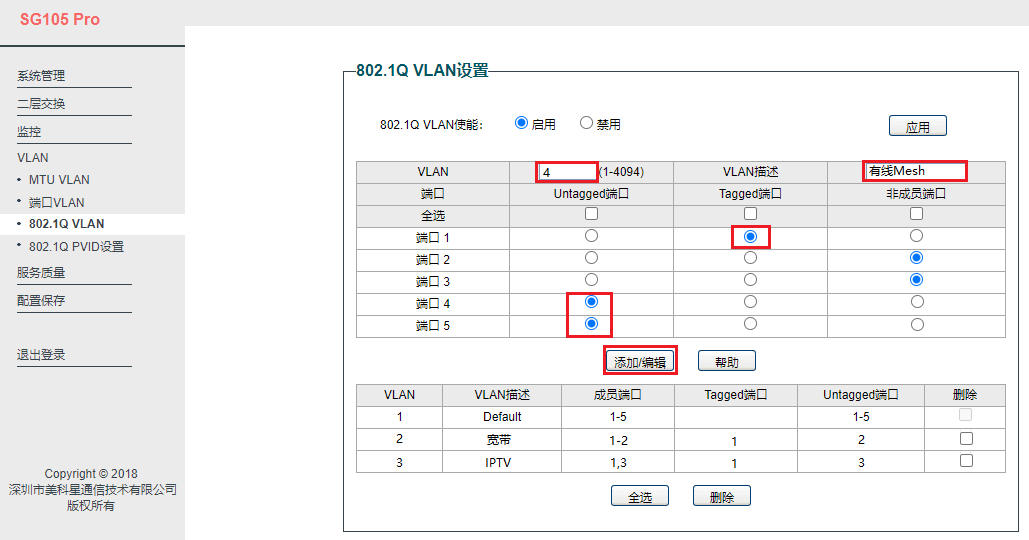

添加VLAN4

所有VLAN添加完毕（端口1为Trunk链路，无需任何配置）

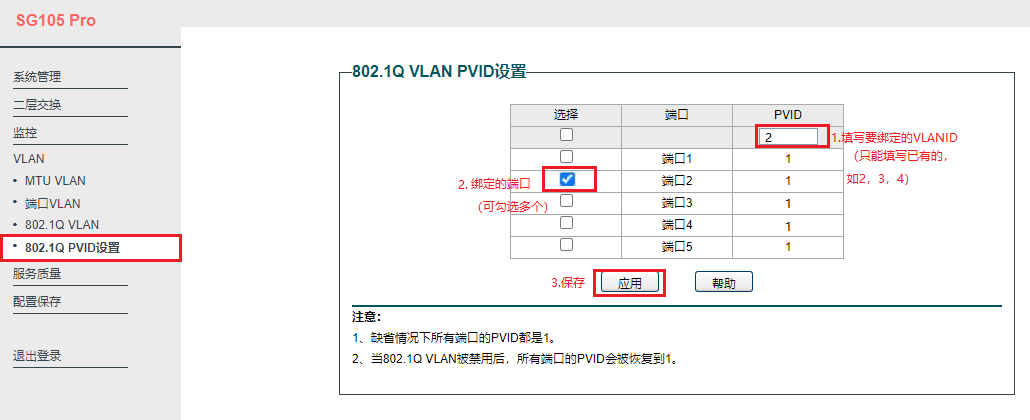

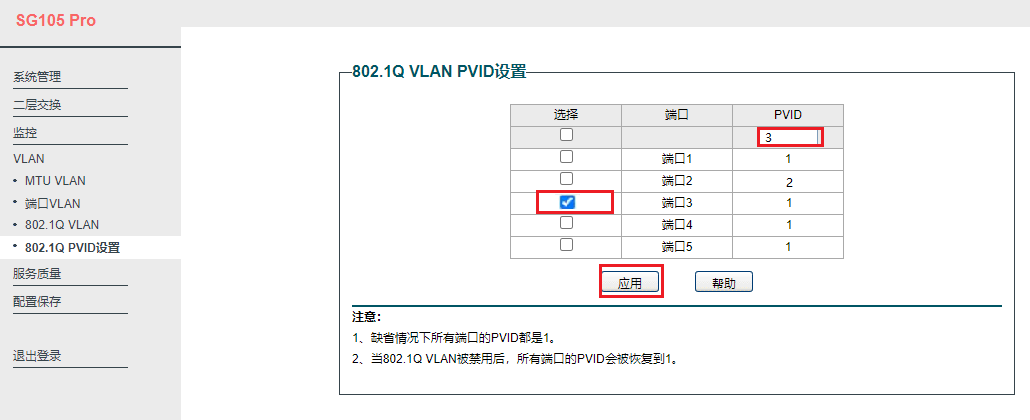

（6）PVID配置（和VLAN划分对应）

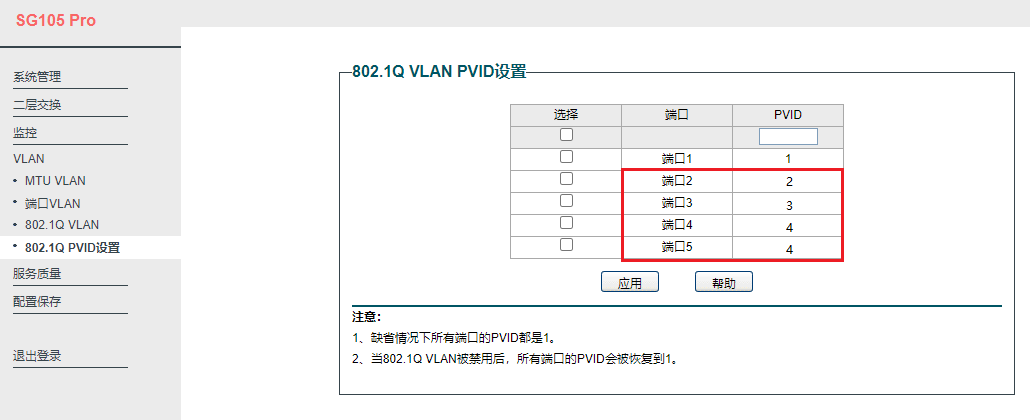

PVID配置完毕

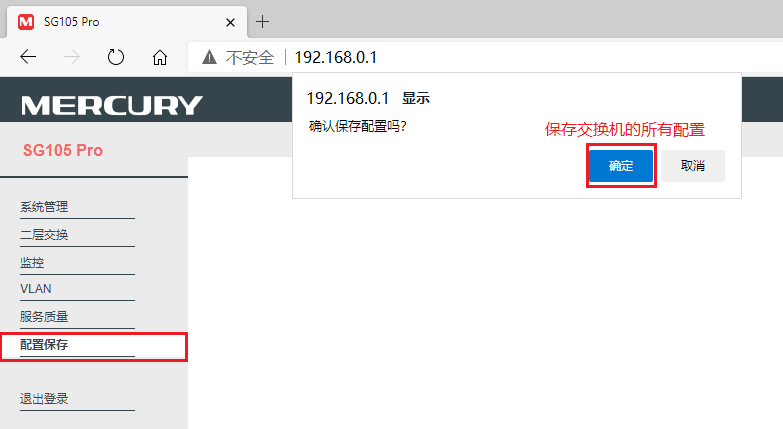

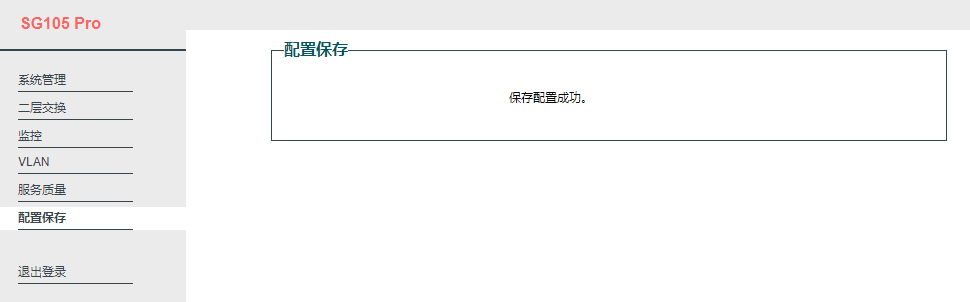

（7）保存配置（很重要！！！）

3.单线复用（NET+IPTV）

如果没有Mesh有线组网的需求，则无需交换机，只需一台支持IPTV的路由器即可实现单线复用

• 准备工作：

1.一台支持IPTV的路由器
2.光猫超级管理员账号密码（可打电话找运营商要），用于将IPTV对应的VLANID绑定到LAN1网口
3.连接网线若干（超五类/六类/超六类，根据实际带宽选择）

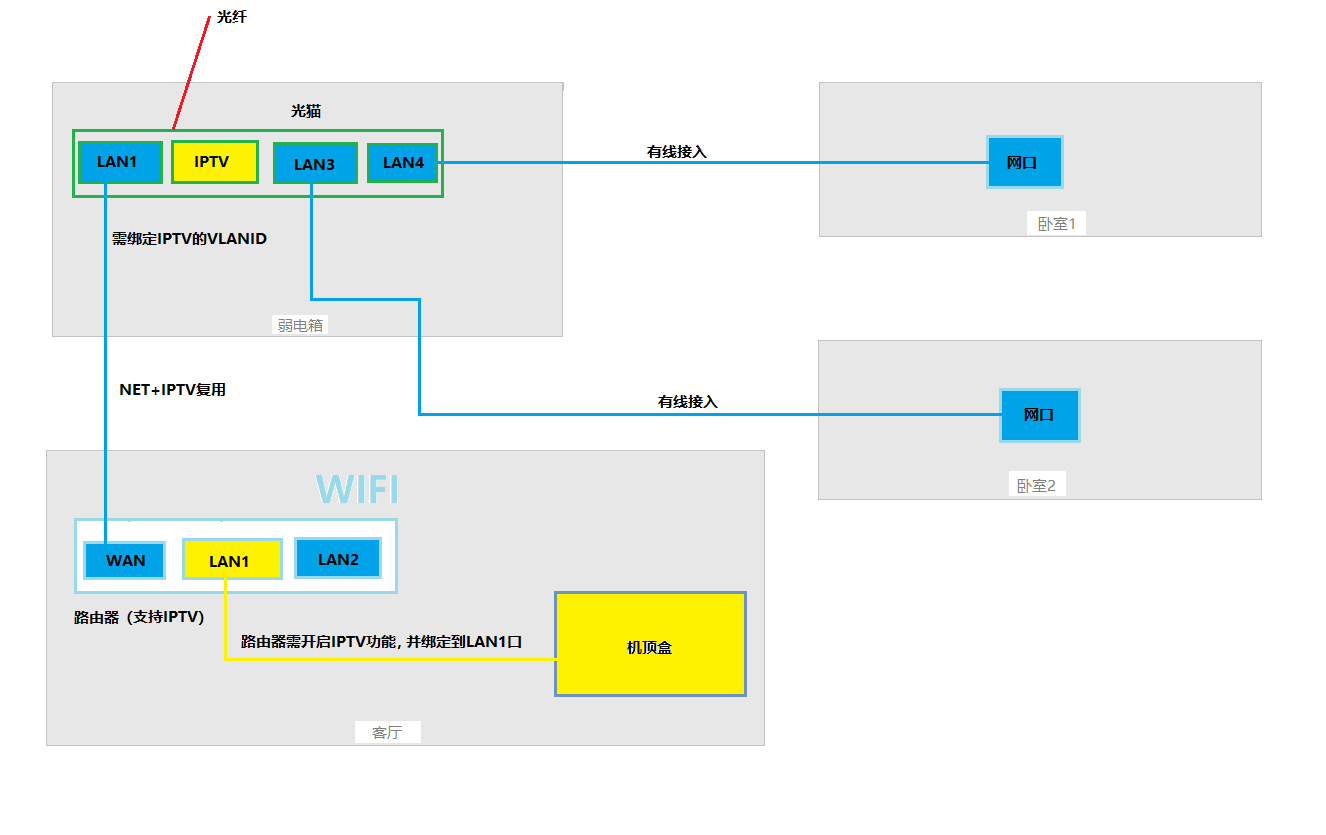

• 连接拓扑图

• 配置步骤：

1.通过超级管理员账号登录光猫

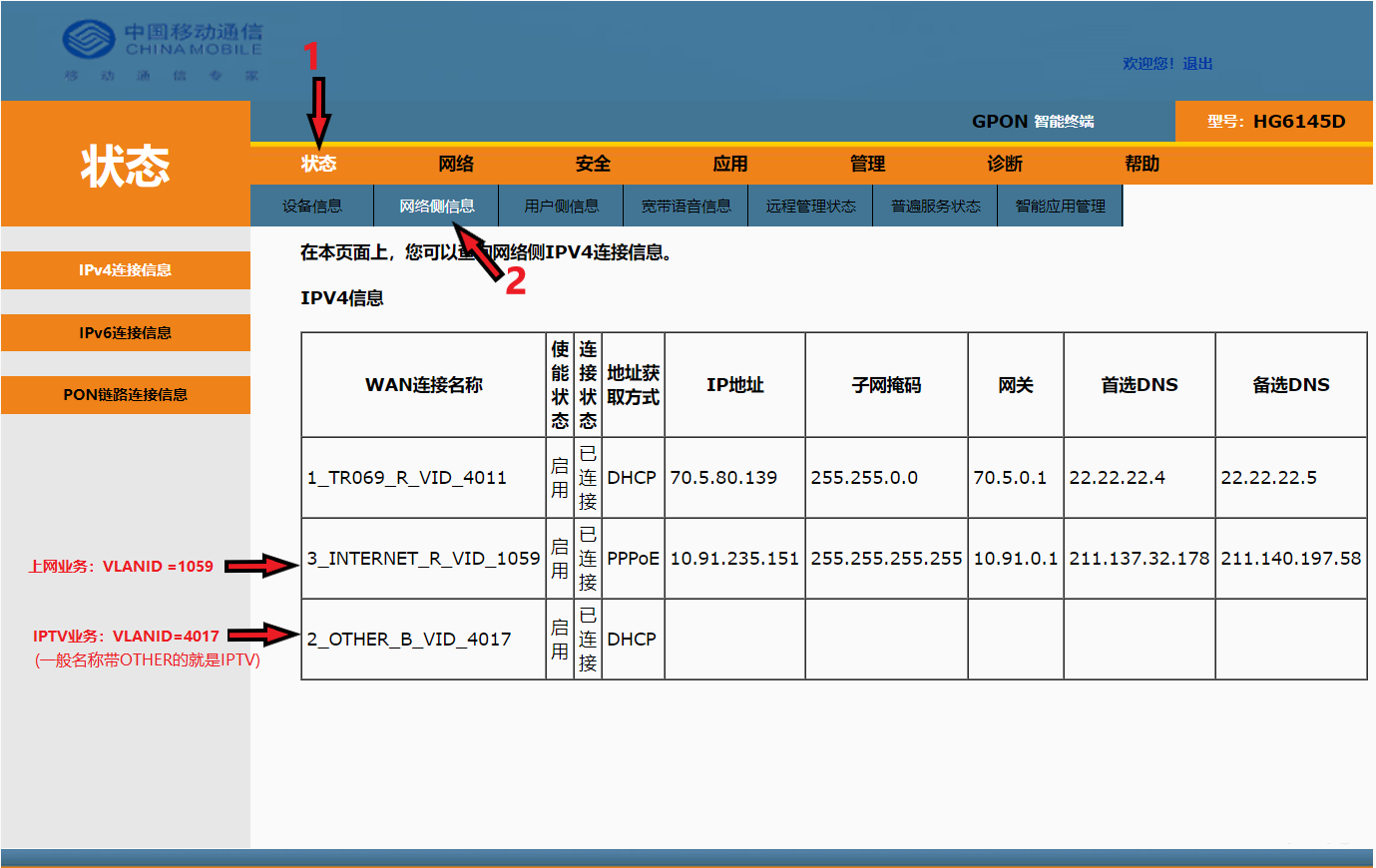

2.在光猫中找到IPTV对应的VLANID（4017）

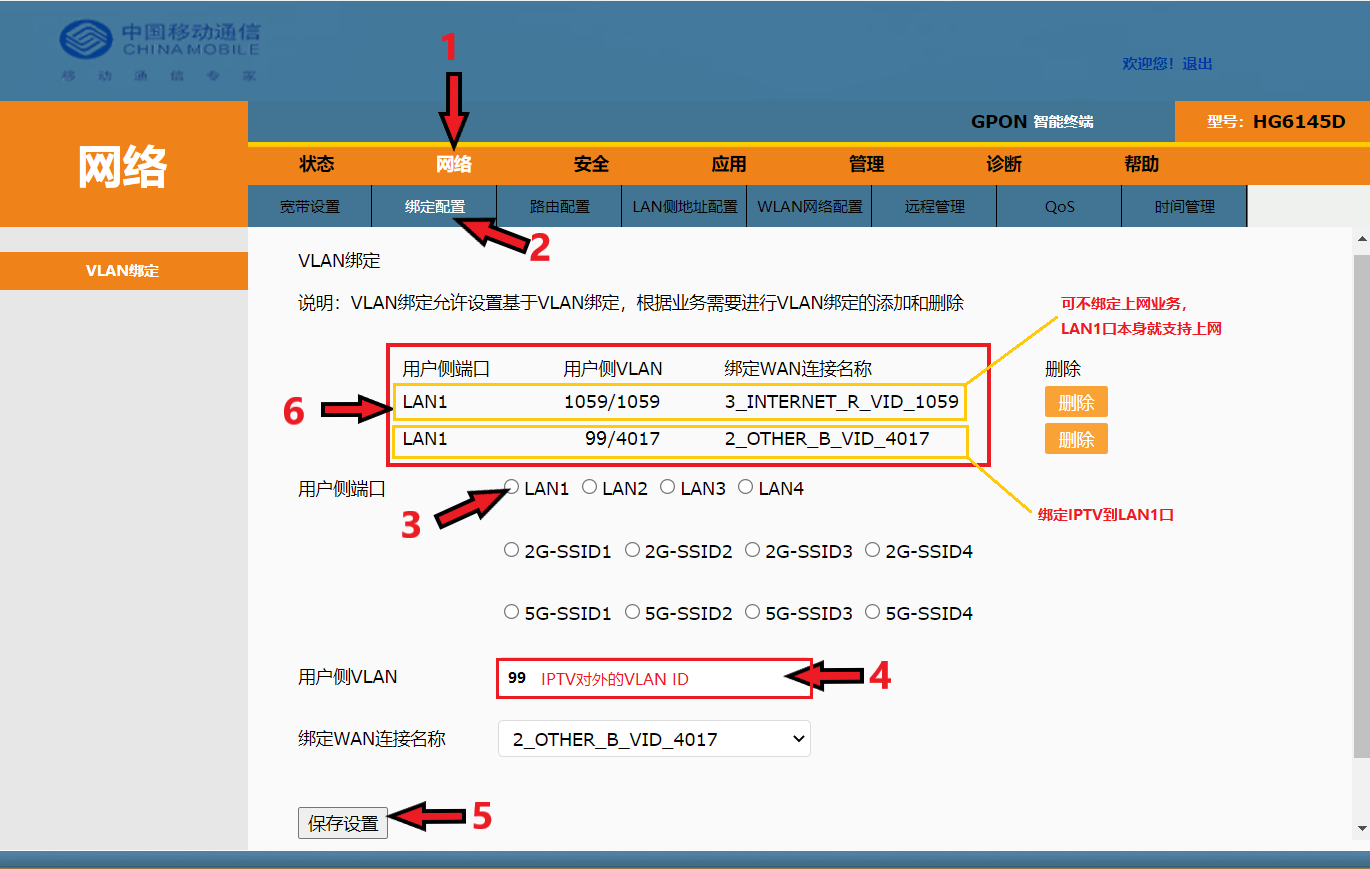

3.将IPTV的VLAN绑定到光猫的千兆网口LAN1，并设置用户侧VLANID（99）
4.用网线连接光猫的LAN1和路由器的WAN口（此时路由器可正常上网）
5.登录路由器管理后台，开启IPTV，将VLANID配置为99，输出端口指定为LAN1
6.用网线连接机顶盒和路由器的LAN1口
7.机顶盒视频线（HDMI）连接电视机，观看电视直播

光猫配置如下（不同光猫的菜单和配置方式略有差异）：
Tips:
名字带有“INTERNET”的是上网业务
名字带“OTHER”的是IPTV
名字带“TR069”的是运营商远程配置光猫的业务

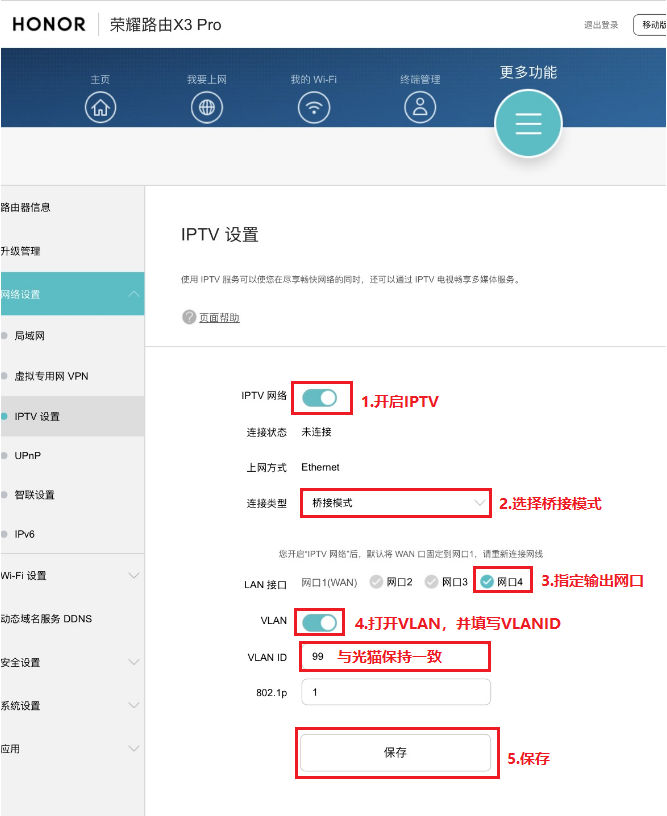

以荣耀路由器X3 Pro为例，IPTV配置如下：
