基于轻管理Vlan交换机实现IPTV+宽带单线复用的家庭组网（附交换机设置）

0.起因

       由于家里是老房子，之前弱电布线考虑不足，如今随着设备增多，对网络要求提高，之前的问题就暴露出来，而且由于之前弱电走线管非常狭小，换线难度较大，尝试过多种方案，最终通过Vlan交换机组网实现了需求，达到了比较理想的效果，且没有走明线，保证了整洁美观，下面以图片形式直观展示。

---

1.初始模式

        光猫位于弱电箱，光猫iptv端连接到客厅的电视机顶盒，宽带端连接到主路由，通过主路由以无线中继形式连接子路由，再从子路由连接至PC 1。

---

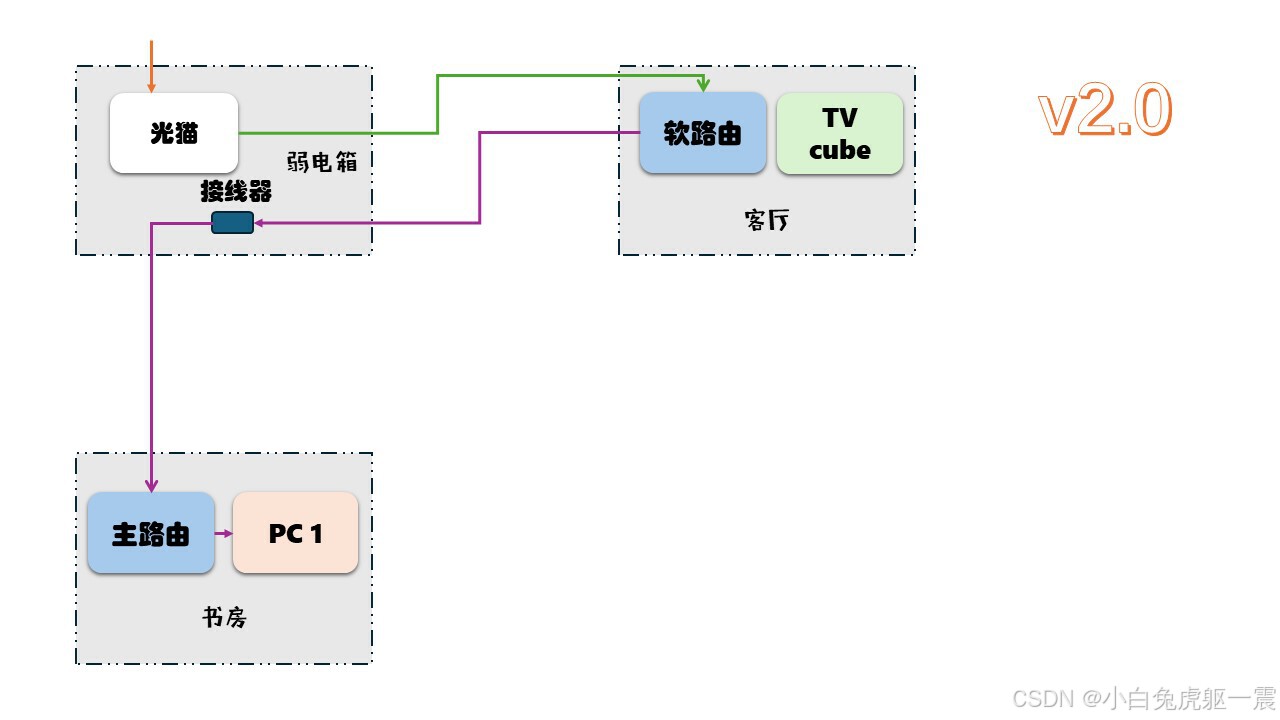

2.加入软路由

        使用一年时间过后，因为主路由拨号不稳定，家里的老电脑闲置，就改成了软路由，并且极为艰难的，在原本只有一条网线的弱电箱至客厅间的弱电管里加进去一条线，但是去往其他房间的确实是穿不进去了。这样最大程度优化了宽带的效果，但是IPTV看不了了，虽然自己平时也没怎么看，但本着可以不用，不能没有的原则，还是继续折腾。这时由于换了路由器，功率足够覆盖，就去掉了子路由。

---

3.用电力猫

        大概又过了一两个月，无意间发现有很久以前的电力猫，于是就用电力猫来连接IPTV。

---

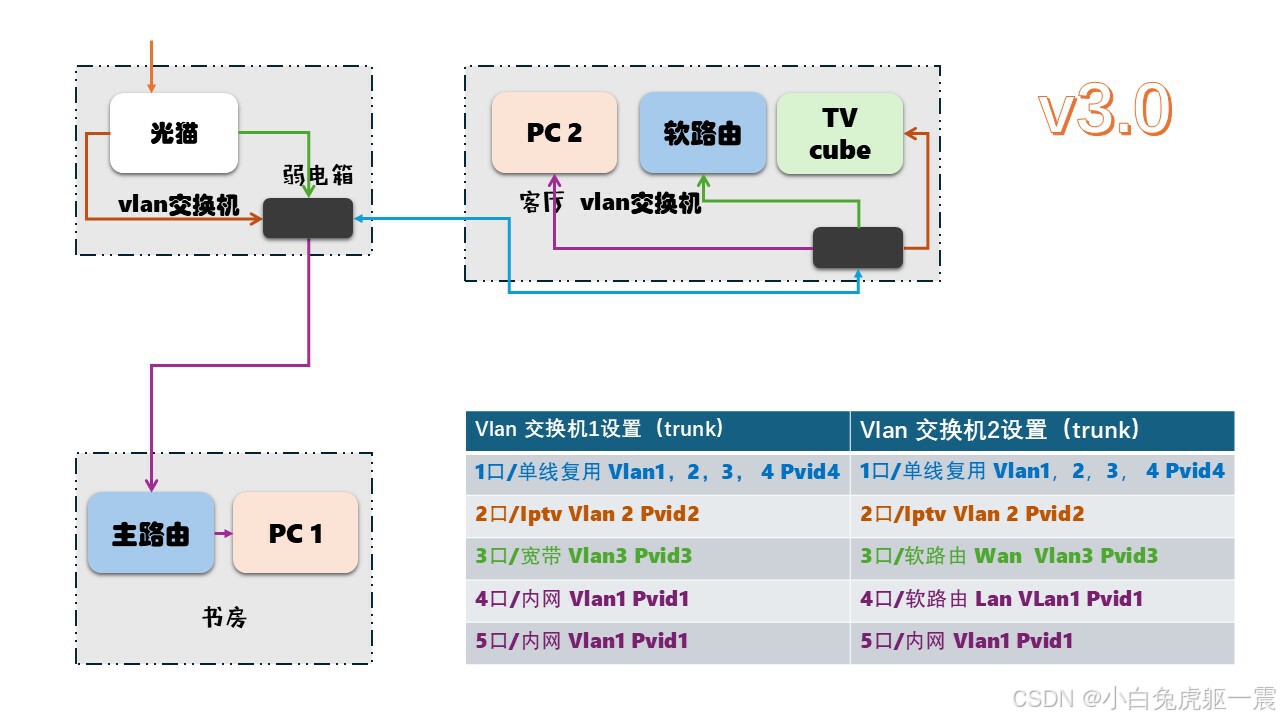

4.轻管理Vlan交换机方案

        大概又过了近一年时间，因为增加了一台PC，用于做家庭服务器，书房没地方放置，且机器一直开机多多少少还是有噪音，只能放置在客厅，这些网线是彻底不够用了。于是就利用Vlan交换机来组网。整体并不复杂，建议先画好拓扑图，然后配置交换机，最后接线即可，交换机设置比较容易，无需反复调试。为了便于阅读，本文不再介绍相关名词意义，直接粗暴放张图，配置表也放在右下角，根据个人情况调整即可。
