cc2530 spi

之前都是引脚模拟spi通信，最近在做cc2530demo，发现串口可以复用为spi模式，最大时钟4MHz，尾部附带完整程序。

spi初始化

使用串口1配置为spi模式，时钟4MHz

void SPI_Init(void) {
        PERCFG |= 0x02; //使用串口1的备用位置2
        P1SEL |= 0xE0;  // 设置P1.5 P1.6 P1.7 为外设引脚
        P1SEL &= ~0x10; //  设置P1.4为io
        P1DIR |= 0x10;  //设置P1.4为输出
        U1BAUD = 0x00;
        U1GCR |= 0x11;   // BAUD_E = 0  GCR = 17为4MHz时钟


        U1CSR &= ~0xA0;  // SPI 主模式
 }

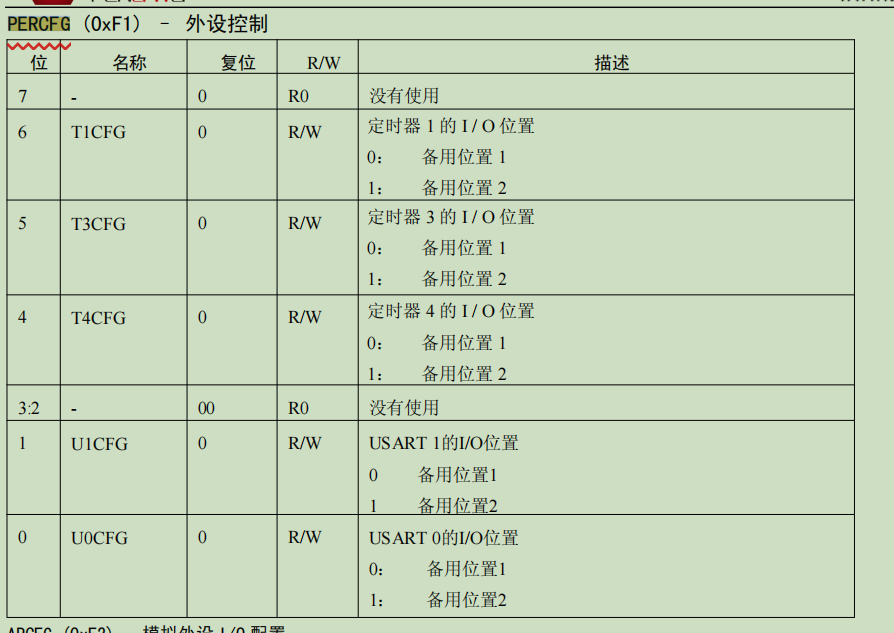

PERCFG 寄存器是外设控制寄存器，也就是配置串口1 使用引脚2位置

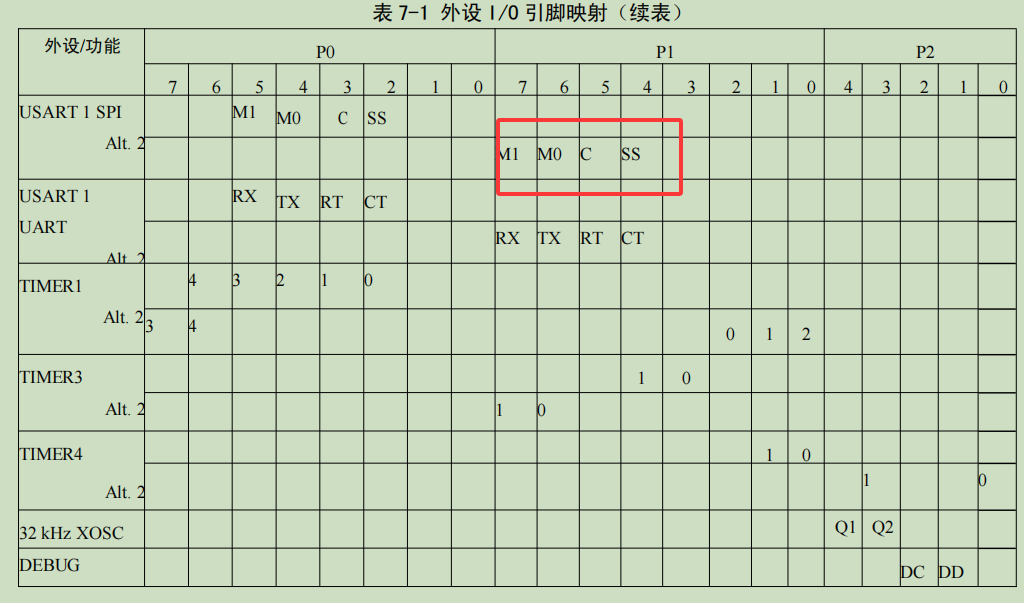

对应的引脚图

主函数

spi的发送和接收与串口使用方法一致，这里发送0-9，用逻辑分析仪抓一下波形

while(1)
    {
      for(int i = 0; i < 10; i++)
      {
        OLED_WriteCommand_SPI(i);
            UartSendString("spiData", 7);
            DelayMS(50);
      }

    }

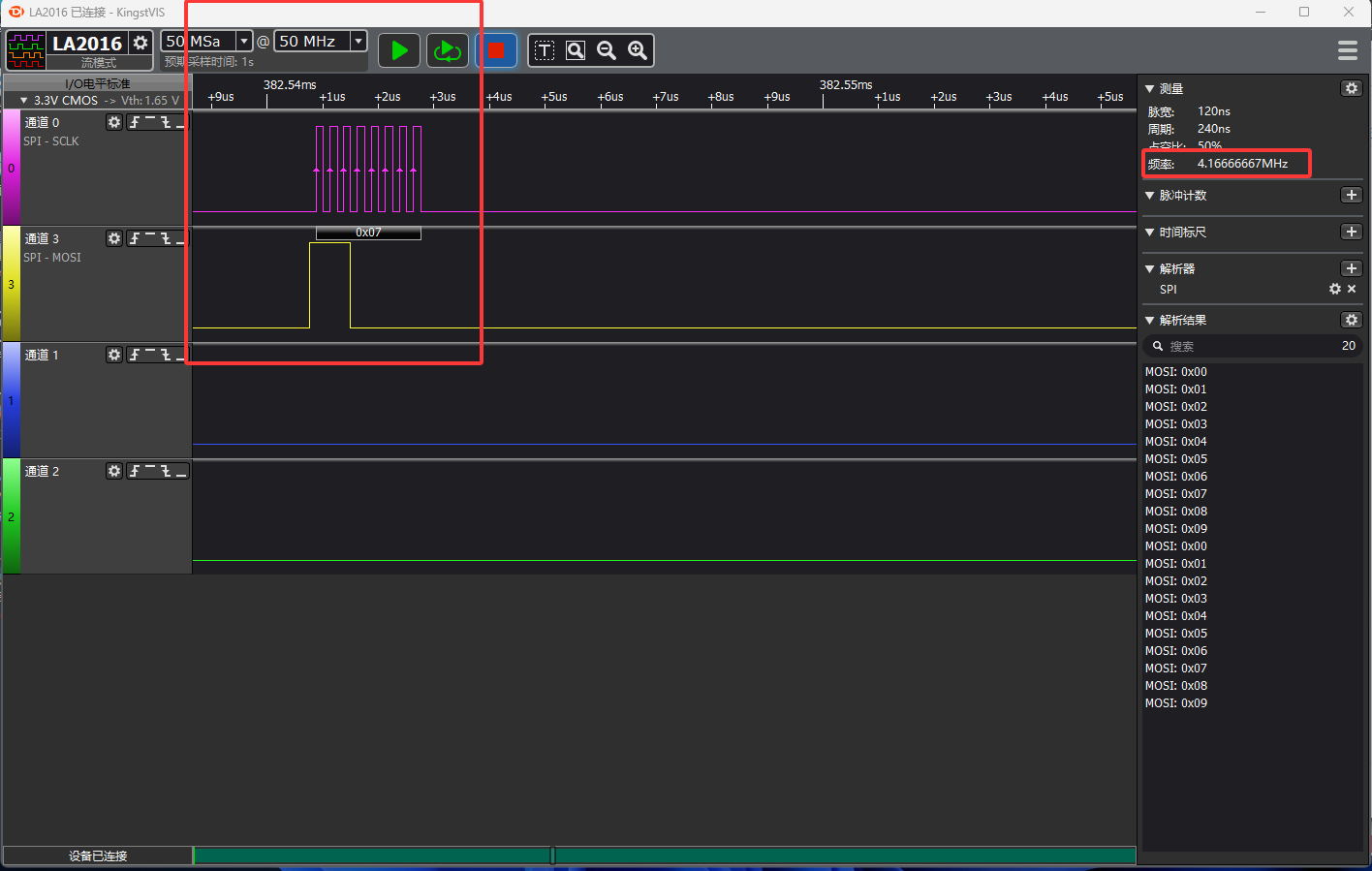

逻辑分析仪显示4MHz

gitee

链接: gitee链接

1.如果懂git的直接克隆即可
2.如果不懂git的话，再打开的页面中间偏右上点击《克隆/下载》按钮，再出现的页面右上角有下载zip，相当于下载压缩包，如果需要有更新的话，需要重新下载压缩包
3.该例程在spi文件夹下
