前情回顾

前面我们已经实现一个图像嵌入层和顶层的模型调度：

class SiglipVisionTransformer(nn.Module): ##视觉模型的第二层，将模型的调用分为了图像嵌入模型和transformer编码器模型的调用
	def __init__(self, config:SiglipVisionConfig):
		super().__init__()
		self.config = config
		self.embed_dim = config.hidden_size
		self.embeddings = SiglipVisionEmbeddings(config) ## 负责将图像嵌入成向量
		self.encoder = SiglipEncoder(config) ## 负责将向量编码成注意力相关的向量
		self.post_layer_norm = nn.LayerNorm(embed_dim, eps=config.layer_norm_eps) ## 层归一化

	def forward(self, pixel_values:torch.Tensor) -> torch.Tensor:
		"""
		pixel_values: [Batch_size,Channels,Height,Width]
		"""
		## [ Batch_size,Channels,Height,Width] -> [Batch_size,Num_Patches,Embedding_size]
		hidden_states = self.embeddings(pixel_values) ## 将图像嵌入成向量

		# [Batch_size,Num_Patches,Embedding_size] -> [Batch_size,Num_Patches,Embedding_size]
		last_hidden_state = self.encoder(hidden_states) ## 将向量编码成注意力相关的向量

		# [Batch_size,Num_Patches,Embedding_size] -> [Batch_size,Num_Patches,Embedding_size]
		last_hidden_state = self.post_layer_norm(last_hidden_state)

		return last_hidden_state

这里我们传入一个图像数据集，它会先通过SiglipVisionEmbeddings 把图像编码成嵌入向量，但此时的向量还不是上下文相关的，所以我们加入了一个SiglipEncoder层来做注意力嵌入，嵌入完了之后通过归一化即可返回一个图像的上下文相关的嵌入向量。有关图像嵌入部分和归一化部分之前已经提及了。这里我们着重于实现transformer的注意力层。

编码器的结构

由"Attention is all you need"这篇论文，我们可以了解到，编码器的架构如上图所示，输入嵌入 + 位置编码形成了编码器的输入，在Encoder层中会有N个这样的Encoder块，每个Encoder块中先通过一个多头注意力计算，再进行残差连接和归一化，然后再通过前向传播的MLP层，再进行一次残差连接和归一化。

这里残差连接的作用是防止梯度消失，多头注意力层可以让不同的token（在图像里面是patch）相关联，然后再通过一个MLP层增加整体的参数和模型的上限。

于是我们也创建一个SiglipEncoder层：

class SiglipEncoder(nn.Module):
	def __init__(self, config:SiglipVisionConfig):
		super().__init__()
		self.config = config
		self.embed_dim = config.hidden_size
		self.num_hidden_layers = config.num_hidden_layers
		self.layers = nn.ModuleList([SiglipEncoderLayer(config) for _ in range(self.num_hidden_layers)]) ## 多层编码器

	def forward(self, input_embeddings:torch.Tensor) -> torch.Tensor:
		hidden_states = input_embeddings
		for layer in self.layers:
			hidden_states = layer(hidden_states)
		return hidden_states

一个Encoder层由若干个SiglipEncoderLayer块组成，具体多少个是作为超参数在配置中修改的。接着我们需要实现每个SiglipEncoderLayer块。

SiglipEncoderLayer的结构

注意：这里我们稍作了修改，我们在模型第二层调用这里加了一个post_layer_norm：

self.post_layer_norm = nn.LayerNorm(embed_dim, eps=config.layer_norm_eps) ## 层归一化

这是因为我们希望嵌入向量在进入编码器之前和之后都做一次归一化，所以每个EncodeLayer块中我们先做归一化，再做自注意力，再做归一化和MLP，然后整个Encoder调用的输出，我们会用post_layer_norm做一次归一化。参考SiglipVisionTransformer类。

根据之前的结构我们编写如下的代码：

class SiglipEncoderLayer(nn.Module):
	def __init__(self, config:SiglipVisionConfig):
		super().__init__()
		self.config = config
		self.embed_dim = config.hidden_size
		self.self_atten = SiglipAttention(config) ## 注意力层
		self.layer_norm1 = nn.LayerNorm(self.embed_dim, eps=config.layer_norm_eps) ## 层归一化
		self.mlp = SiglipMLP(config) ## MLP层
		self.layer_norm2 = nn.LayerNorm(self.embed_dim, eps=config.layer_norm_eps) ## 层归一化

	def forward(self, hidden_states:torch.Tensor) -> torch.Tensor:
		"""
		hidden_states: [Batch_size,Num_Patches,Embedding_size]
		"""

		residual = hidden_states
		hidden_states = self.layer_norm1(hidden_states) ## 层归一化
		hidden_states = self.self_atten(hidden_states) ## 注意力层
		## 残差连接 [Batch_size,Num_Patches,Embedding_size]
		residual = hidden_states = hidden_states + residual
		hidden_states = self.layer_norm2(hidden_states)
		hidden_states = self.mlp(hidden_states) ## MLP层

		## 残差连接 [Batch_size,Num_Patches,Embedding_size]
		return hidden_states + residual

MLP层的结构

我们先实现简单的MLP层，这里是将自注意力的输出进行线性变换，主要是为了增加参数量，扩展模型的性能上限。代码如下：

class SiglipMLP(nn.Module):

	def __init__(self, config:SiglipVisionConfig):
		super().__init__()
		self.config = config
		self.embed_dim = config.hidden_size
		self.intermediate_size = config.intermediate_size
		self.fc1 = nn.Linear(self.embed_dim, self.intermediate_size)
		self.fc2 = nn.Linear(self.intermediate_size, self.embed_dim)

	def forward(self, hidden_states:torch.Tensor) -> torch.Tensor:
		"""
		hidden_states: [Batch_size,Num_Patches,Embedding_size]
		"""
		hidden_states = self.fc1(hidden_states) ## [Batch_size,Num_Patches,Embedding_size] -> [Batch_size,Num_Patches,Intermediate_size]

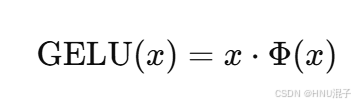

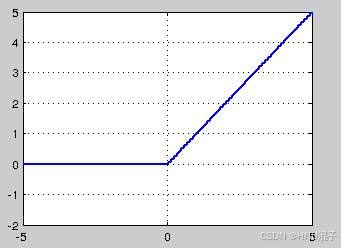

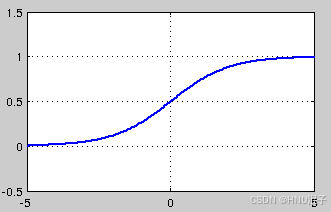

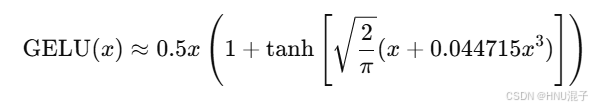

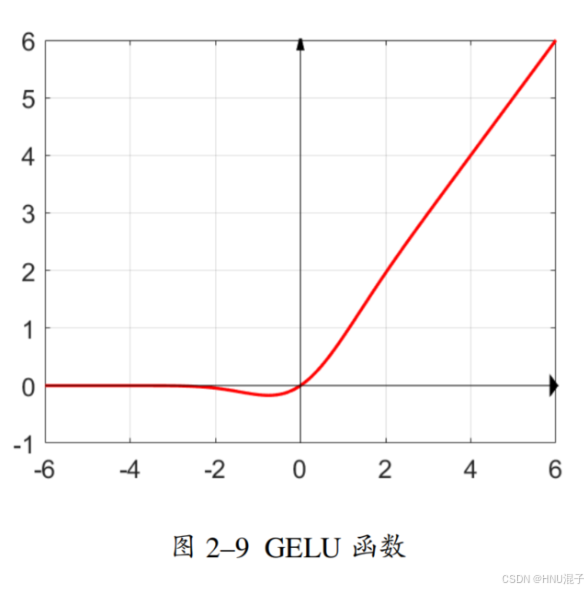

		hidden_states = nn.functional.gelu(hidden_states,approximate="tanh") ## [Batch_size,Num_Patches,Intermediate_size] gelu激活函数

		hidden_states = self.fc2(hidden_states) ## [Batch_size,Num_Patches,Intermediate_size] -> [Batch_size,Num_Patches,Embedding_size]

		return hidden_states
