【普中开发板】基于51单片机直流电机加减速风扇控制设计( proteus仿真+程序+实物演示+讲解视频）

1. 主要功能：
2. 讲解视频：
3. 仿真
4. 实物烧录和现象
5. 程序代码

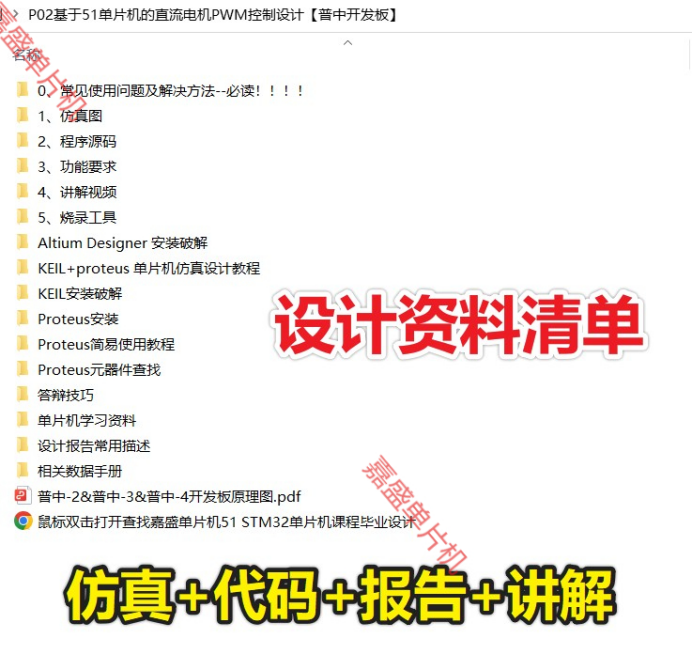

6. 设计资料内容清单&&下载链接

Proteus 仿真：Proteus 8.16

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：P02

1. 主要功能：

普中开发板实验设计

基于51单片机的直流电机加减速PWM控制

1、数码管显示速度档位。

2、按键控制启动和停止，加减速。

3、使用PWM控制直流电机速度。

4、普中开发板上可以实现效果，仿真和开发板都可以。

(目前仅完全适配普中开发板A234，其他普中开发板型号可能需要做代码修改或接线)

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

以下为本设计资料展示图：

2. 讲解视频：

讲解视频包含仿真运行讲解、实物运行讲解和代码讲解

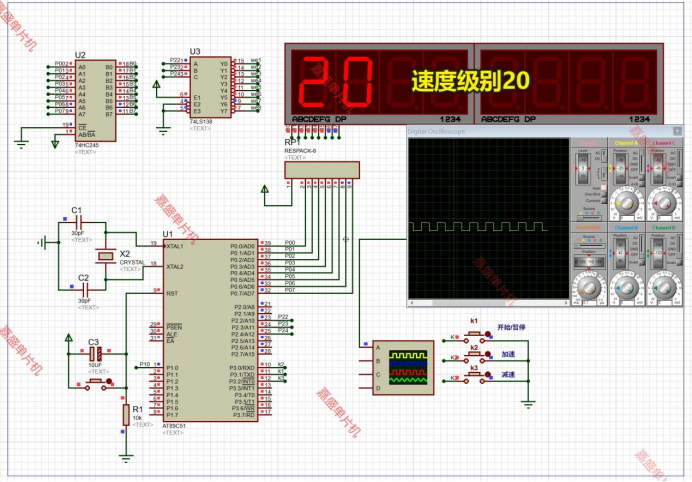

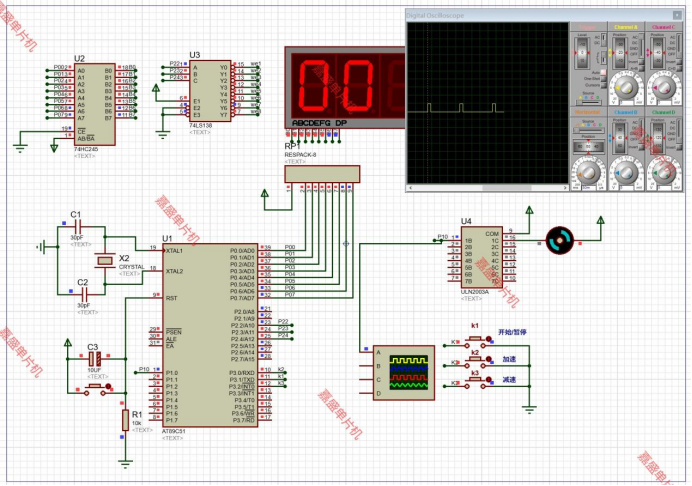

3. 仿真

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

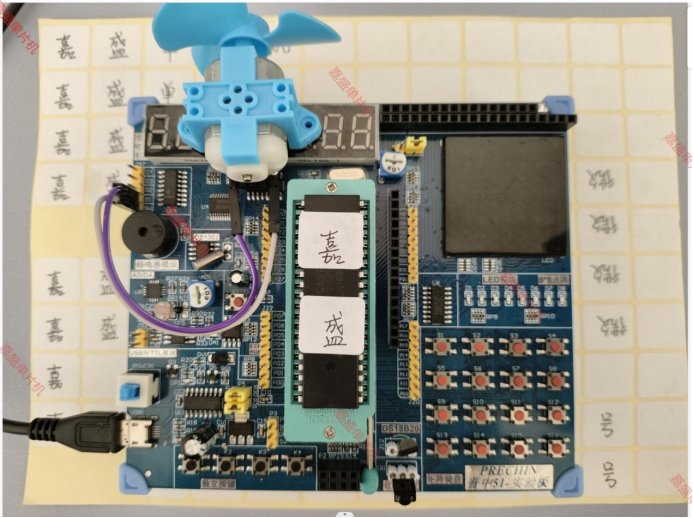

4. 实物烧录和现象

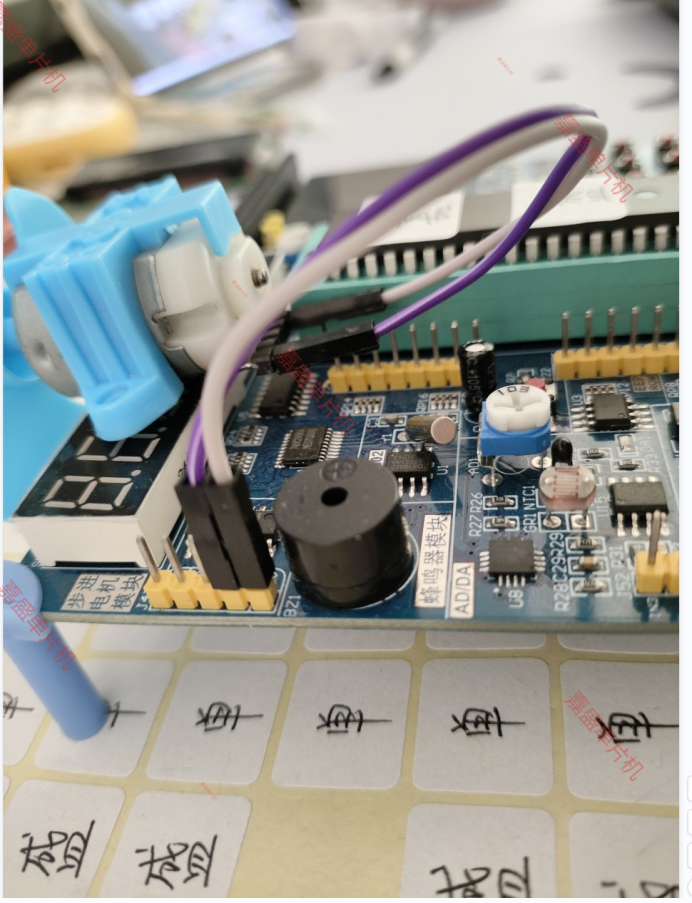

实物需用杜邦线接电机正负极，接到普中开发板A2(V2)的5V和D1（其他开发板不一定这样接）

软件准备：

第一次使用务必先安装CH340驱动。

双击打开 STC-ISP.exe。

下载步骤：

0.板子先上电，接电源线到电脑USB口，先不上电，板子无灯光。

1.选择选择单片机型号

2.选择下载器的串口

3.打开编译生成的 HEX 文件

4.点击下载，单片机板子电源键按下接通电源，等待下载完成提示

5. 程序代码

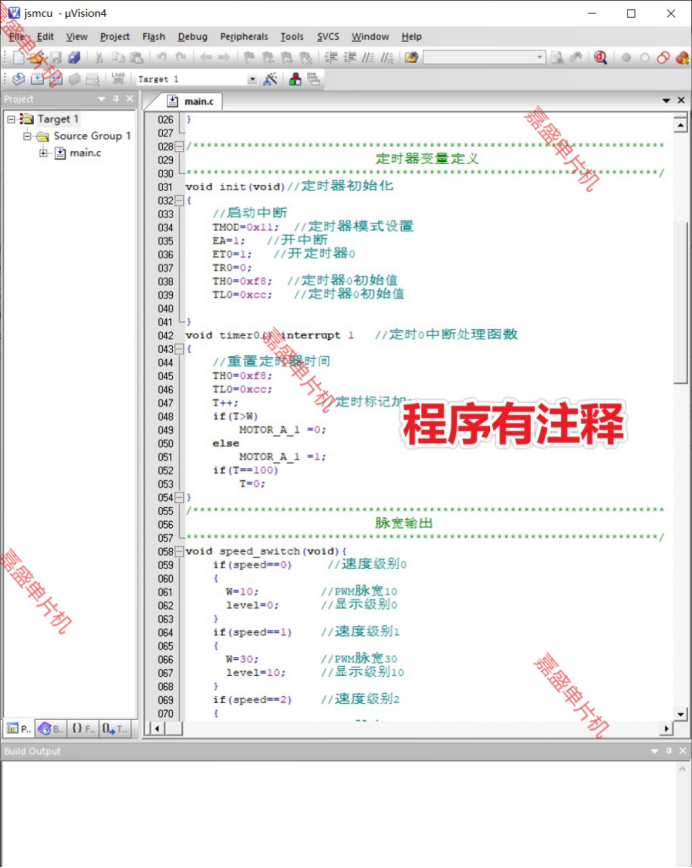

使用keil4或者keil5编译，代码有注释。

核心代码：

void timer0() interrupt 1	//定时0中断处理函数
{
	//重置定时器时间
	TH0=0xf8;
	TL0=0xcc;
	T++;	 		//定时标记加1
	if(T>W)
		MOTOR_A_1 =0;
	else
		MOTOR_A_1 =1;
	if(T==100)
		T=0;
}
/**********************************************************************
							脉宽输出
**********************************************************************/
void speed_switch(void){
	if(speed==0)	 //速度级别0
	{
	  W=10;			//PWM脉宽10
	  level=0;		//显示级别0
	}
	if(speed==1)	//速度级别1
	{
	  W=30;			//PWM脉宽30
	  level=10;		//显示级别10
	}
	if(speed==2)	//速度级别2
	{
	  W=50;			//PWM脉宽50
	  level=20;		//显示级别20
	}
	if(speed==3)	//速度级别3
	{
	  W=70;			//PWM脉宽70
	  level=30;
	}
	if(speed==4)	//速度级别4
	{
	  W=90;			//PWM脉宽90
	  level=40;
	}
}
