HCIA静态实验

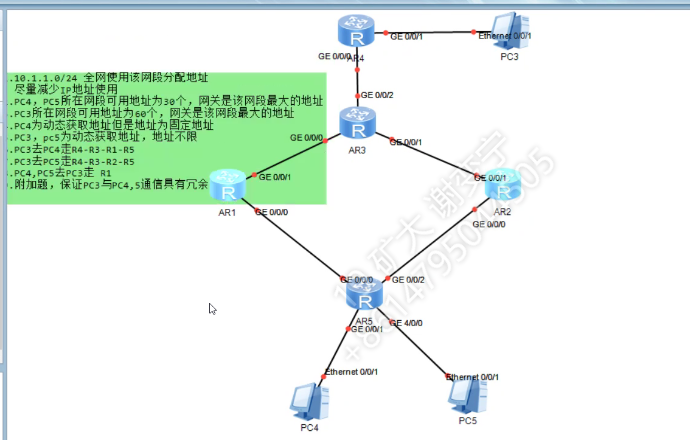

作业要求及实验拓扑图。
在这里插入图片描述实验步骤：
一、要求一：所用IP地址来源于10.1.1.0、24
使用子网划分做地址规划
10.1.1.0/24
00 10.1.1.0/26

01 10.1.1.64/26 对此网段进行子网划分用于5个直连网段
10.1.1.64/30 10.1.1.68/30 10.1.1.72/30 10.1.1.76/30 10.1.1.80/30


要求二pc2.pc3所在网段有30个可用IP地址;
10      10.1.1.128/26  子网划分用于pc2.pc3 所在网段（30个可用地址）
		  10.1.1.128/27   PC2
 		  10.1.1.160/27   PC3
要求三;pc1所在网段有60个可用IP地址，网关为此网段最大IP地址。
11     10.1.1.192/26   用于pc1网段（60个可用地址）

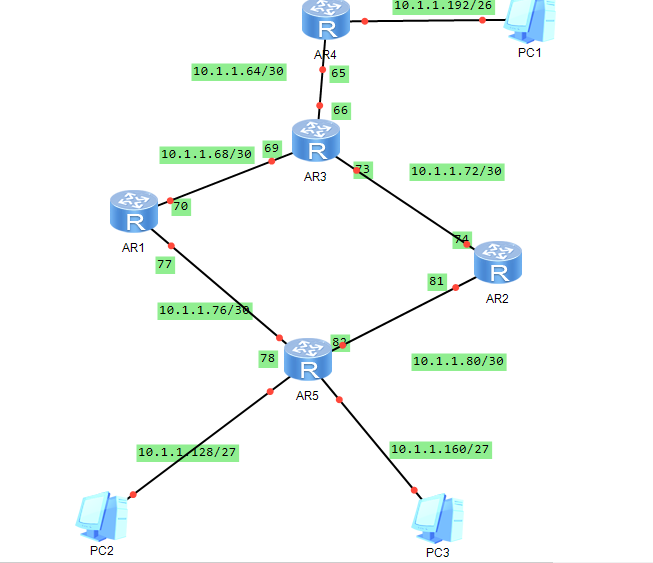

二、搭建拓扑，标注IP地址及网段

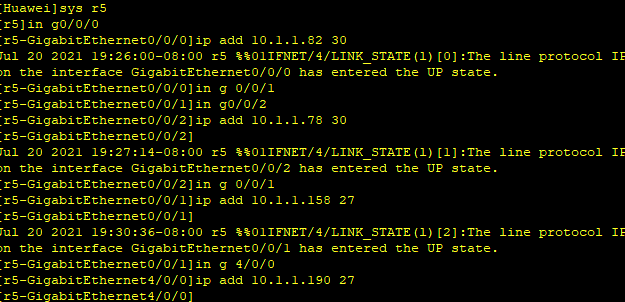

![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/003519242b7652f90147e8a35665a8a2.png#pic_center)配置各个路由器各个接口IP地址

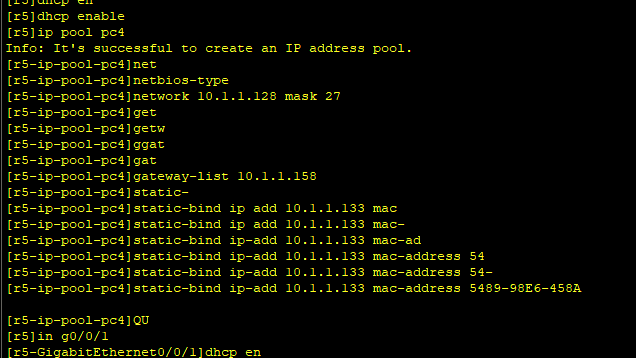

![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/1e43af741b9dc4a98237d44073c38bec.png)要求四；pc2为动态获取IP地址但必须为固定IP地址。
	建立池塘。

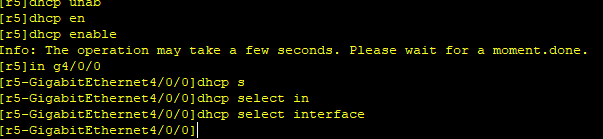

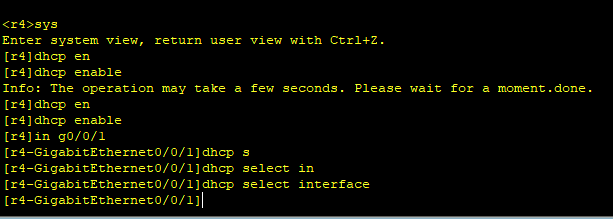

	![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/c435d76f5d88b8a341d84c331f14eb3a.png)要求五；使用接口IP地址范围下发地址
	![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/a30e63ba9ebfacf8ab4f95475d8f81be.png)![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/ebda6447883bf159a1f36afc8e6c379c.png)

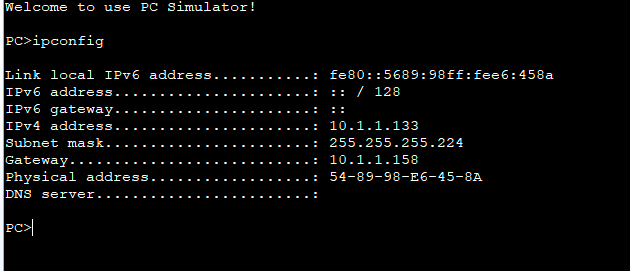

动态获取IP地址

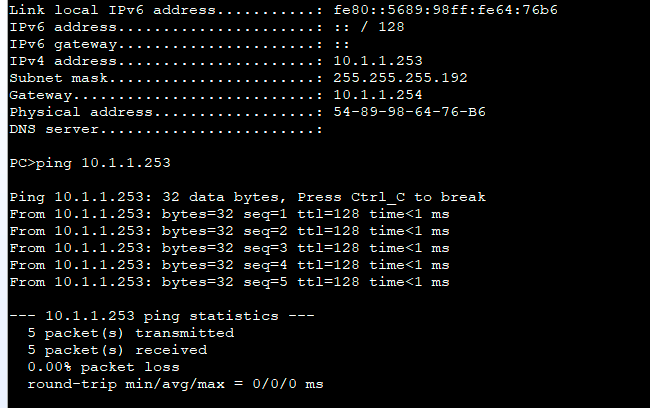

![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/0207100b20ab7eabba71068d665700fd.png)测试是否与其他pc互通
![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/e9ab0420cb9ac197c6b28510c986d1d8.png)要求六：pc1走pc2   r4-r3-r1-r5
![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/e71778fb41f5259f13f123de8f97c4ee.png) 要求七;pc1去pc3
![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/f53fcb4b6876fdc9dd785b8e7609a3c8.png)

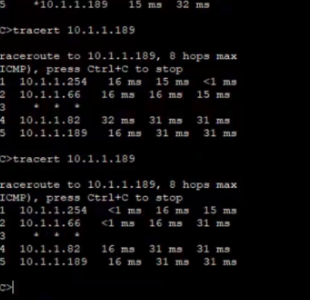

使用tracrertcha查看路径
![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/1c76e163f893dee542388d05ce112708.png)附加题：断掉一条路径，在r5上做浮动静态路由。
