ospfz*综合实验

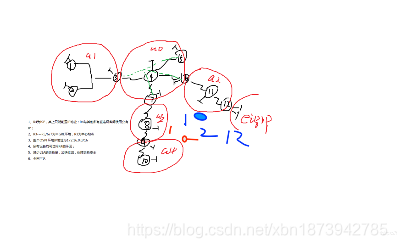

实验要求

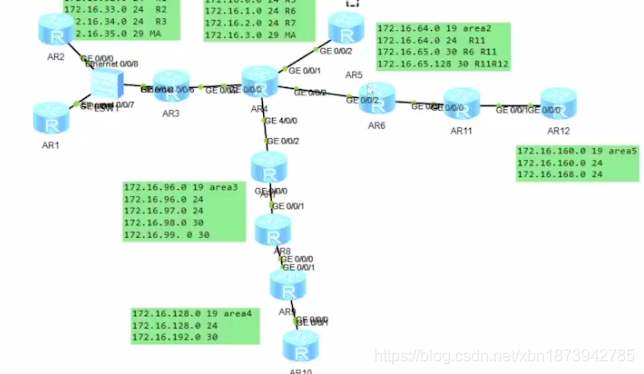

实验拓扑图

在这里插入图片描述

**

地址规划：

**

R1：

F0/0的IPV4地址为172.16.1.1/29

环回接口lo1的IPV4地址为172.16.1.65/26

R2：

F0/0的IPV4地址为172.16.1.2/29

环回接口lo1的IPV4地址为172.16.1.129/26

R3：

F0/0的IPV4地址为172.16.1.3/29

S1/0的IPV4地址为34.1.1.1/24

环回接口lo1的IPV4地址为172.16.1.193/26

Tunnel 1的IPV4地址为172.16.0.1/28

R4：

S1/0的IPV4地址为34.1.1.2/24

S1/1的IPV4地址为45.1.1.1/24

S1/2的IPV4地址为46.1.1.1/24

S1/3的IPV4地址为47.1.1.1/24

环回接口lo1的IPV4地址为4.4.4.4/24

R5：

S1/0的IPV4地址为45.1.1.2/24

环回接口lo1的IPV4地址为172.16.0.65/26

Tunnel 1的IPV4地址为172.16.0.2/28

R6：

S1/0的IPV4地址为46.1.1.2/24

环回接口lo1的IPV4地址为172.16.0.129/26

Tunnel 1的IPV4地址为172.16.0.3/28

R7：

S1/0的IPV4地址为47.1.1.2/24

S1/1的IPV4地址为172.16.3.1/30

环回接口lo1的IPV4地址为172.16.0.193/26

Tunnel 1的IPV4地址为172.16.0.4/28

R8：

S1/0的IPV4地址为172.16.3.2/30

S1/1的IPV4地址为172.16.3.5/30

环回接口lo1的IPV4地址为172.16.3.65/26

R9：

S1/0的IPV4地址为172.16.3.6/30

S1/1的IPV4地址为172.16.4.1/30

环回接口lo1的IPV4地址为172.16.4.65/26

R10：

S1/0的IPV4地址为172.16.4.2/30

环回接口lo1的IPV4地址为172.16.4.129/26

R11：

S1/0的IPV4地址为172.16.2.2/30

S1/1的IPV4地址为172.16.2.5/30

环回接口lo1的IPV4地址为172.16.2.65/26

R12：

S1/0的IPV4地址为172.16.2.6/30

环回接口lo1的IPV4地址为172.16.5.1/25

环回接口lo1的IPV4地址为172.16.5.129/25

配置接口IP和环回*
在这里插入图片描述

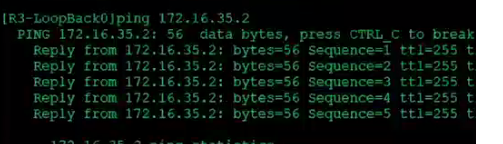

测试环回

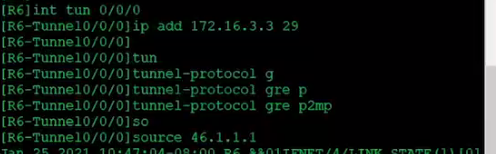

在这里插入图片描述创建隧道

在这里插入图片描述

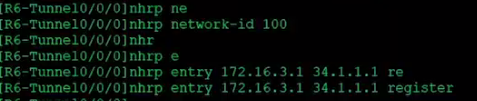

nhrp连接到非广播域多路访问子网的原站

在这里插入图片描述

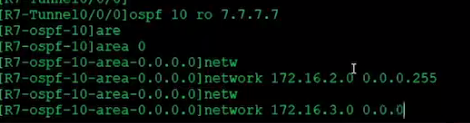

配置ospf,不同区域

在这里插入图片描述

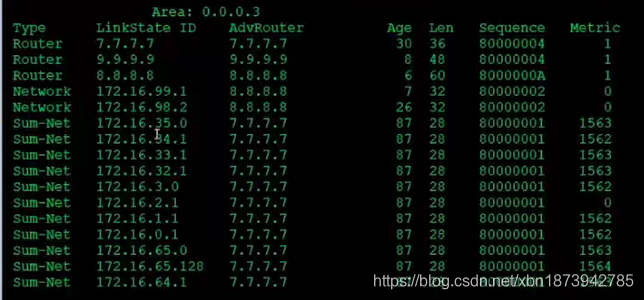

查看oppf 类别信息

在这里插入图片描述

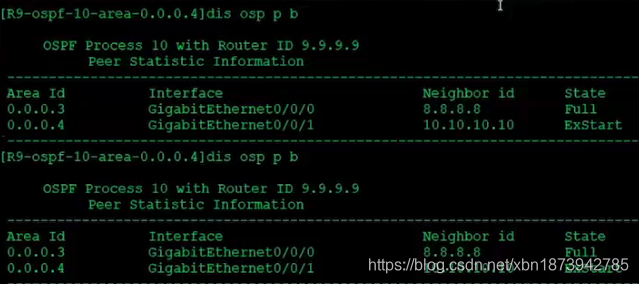

查看邻居关系建立情况

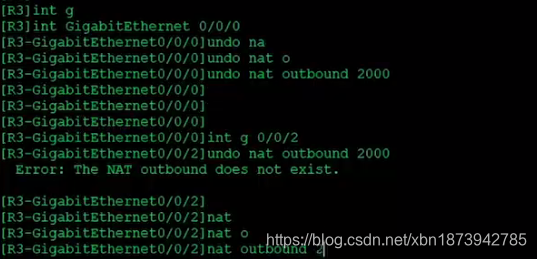

在这里插入图片描述配置nat

在这里插入图片描述

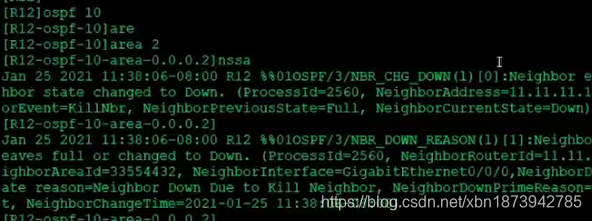

nssa末哨结区域在这里插入图片描述

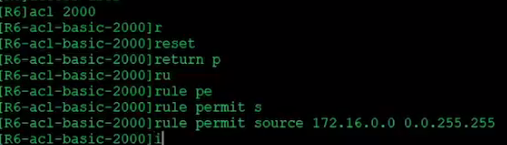

配置ACL
在这里插入图片描述

Ping测试
在这里插入图片描述
