Mediator（仲裁者）模式

16.1 Mediator 模式

  大家想象一下一个乱糟糟的开发小组的工作状态。小组中的 10 个成员虽然一起协同工作，但是意见难以统一，总是互相指挥，导致工作进度始终滞后。他们还都十分在意编码细节，经常为此争执不下。这时，我们就需要一个中立的仲裁者站出来说：“各位，请大家将情况报告给我，我来负责仲裁。我会从团队整体出发进行考虑，然后下达指示。但我不会评价大家的工作细节。” 这样，当出现争执时大家就会找仲裁者进行商量，仲裁者负责统一大家的意见。
  最后，整个团队的交流过程变为了组员向仲裁者报告，仲裁者向组员下达指示。组员之间不再互相询问和相互指示。
  Mediator 的意思是 “仲裁者” “中介者”。一方面，当发生麻烦事情的时候，通知仲裁者；当发生涉及全体组员的事情时，也通知仲裁者。当仲裁者下达指示时，组员会立即执行。团队组员之间不再互相沟通并私自做出决定，而是发生任何事情都向仲裁者报告。另一方面，仲裁者站在整个团队的角度上对组员上报的事情做出决定。这就是 Mediator 模式。
  在 Mediator 模式中， “仲裁者” 被称为 Mediator，各组员被称为 Colleague。Colleague 这个单词很容易拼错，在 GOF 书中就是这么记述的。

16.2 示例程序

  这段 Mediator 模式的示例程序是一个 GUI 应用程序，它展示了一个登录对话框，用户在其中输入正确的用户名和密码后可以登录。示例程序的运行结果如下所示。

  对话框的使用方法如下：

• 可以选择作为游客访问（Guest）或是作为用户登录（User）
• 作为用户登录时，需要输入正确的用户名和密码
• 点击 OK 按钮可以登录，点击 Cancel 按钮可以取消登录

同时，我们需要根据用户选择的不同以及输入框的状态，来控制按钮是否可以点击。

• 如果作为游客访问，那么禁用输入框
• 如果作为用户登录，那么启用输入框
• 如果用户名输入框没有输入字符，则禁用密码输入框
• 只有当用户名输入框和密码输入框都至少输入一个字符后， OK 按钮才处于启用状态，可以被按下。用户名输入框或密码输入框中一个字符都没有输入的时候，禁用 OK 按钮
• Cancel 按钮总是处于启用状态，任何时候都可以按下




    如果将上面的逻辑处理分散在各个类中，那么编码的工作量会变得非常大。因为所有的对象都互相关联、互相制约。
    此时，需要调整多个对象的关系时，就需要用到 Mediator 模式了。即不让各个对象之间互相通信，而是增加一个仲裁者角色，让他们各自与仲裁者通信。然后，将控制显示的逻辑处理交给仲裁者负责。
  类和接口一览表：

名字	说明
Mediator	仲裁者的接口的接口
Colleague	组员的接口的接口
ColleagueButton	表示按钮的类
ColleagueTextField	表示文本框的类
ColleagueCheckbox	表示勾选框的类
LoginFrame	表示登录对话框的类
Main	测试程序行为的类

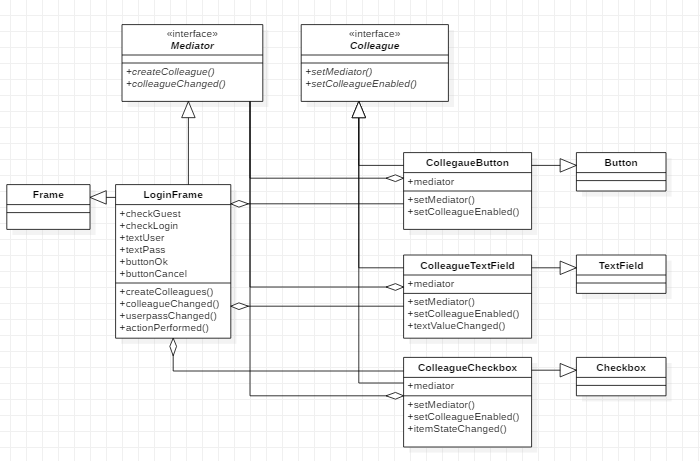

示例程序类图

|| Mediator 接口

  Mediator 接口是表示仲裁者的接口。具体的仲裁者（LoginFrame类）会实现这个接口。
  createColleagues 方法用于生成 Mediator 要管理的组员。在示例程序中，会生成对话框中的按钮和文本输入框等控件。
  colleagueChanged 方法会被各个 Colleague 组员调用。它的作用是让组员可以向仲裁者进行报告。在本例中，当单选按钮和文本输入框的状态发生变化时，该方法会被调用。

/**
* 表示仲裁者的接口.
*/
public interface Mediator {

    // 生成要管理的组员方法
    void createColleagues();

    // 组员向仲裁者进行报告方法
    void colleagueChanged();

}

|| Colleague 接口

  Colleague 接口是表示向仲裁者进行报告的组员的接口。具体的组员（本例中是 ColleagueButton、ColleagueTextField、ColleagueCheckbox）会实现这个接口。
  LoginFrame 类实现了 Mediator 接口，它会首先调用 setMediator 方法。该方法的作用是告知组员 “我是仲裁者，有事请报告我”。向该方法中传递的参数是仲裁者的实例，之后在需要向仲裁者报告时会用到该实例。
  setColleagueEnabled 方法的作用是告知组员仲裁者下达的指示。true 表示变为启用状态，反之为禁用状态。并非由组员自己决定，而是由仲裁者来决定。
  此外，在本例中，如果需要让 Mediator 角色和 Colleague 角色之间进行更详细的通信，还需要定义更多的方法。关于 Mediator 和 Colleague 接口中究竟需要定义哪些方法这一点，是根据需求的不同而不同的。也就是说，即使两段程序都使用了 Mediator 模式，但是它们实际定义的方法可能会不同。

/**
* 表示向仲裁者进行报告的组员的接口
*/
public interface Colleague {

    // 设置仲裁者的实例方法
    void setMediator(Mediator mediator);

    // 给组员下达仲裁者命令的方法-这里是控制按钮启用/禁用状态
    void setColleagueEnabled(boolean enabled);
}

|| ColleagueButton 类

  ColleagueButton 类是 java.awt.Button 的子类，它实现了 Colleague 接口，与 LoginFrame （Mediator 接口）共同工作。
  setEnabled 方法，设置禁用/启用组件，传入 true 表示可以被按下，反之，则不可按下。

/**
* 表示按钮的类.
*/
public class ColleagueButton extends Button implements Colleague {

    // 仲裁者实例.
    private Mediator mediator;

    public ColleagueButton(String label) throws HeadlessException {
        super(label);
    }

    @Override
    public void setMediator(Mediator mediator) {
        this.mediator = mediator;
    }

    @Override
    public void setColleagueEnabled(boolean enabled) {
        setEnabled(enabled);
    }
}

|| ColleagueTextField 类

  ColleagueTextField 类是 TextField 的子类。它不仅实现了 Colleague 接口，还是实现了 TextListener 接口。这是因为我们希望通过 textValueChanged 方法捕捉到文本内容发生变化这一件事，并通知仲裁者。
  textValueChanged 方法是在 TextListener 接口中定义的方法。当文本内容发生变化时， AWT 框架会调用该方法。在示例程序中，textValueChanged 方法调用了 colleagueChanged 方法。这是在向仲裁者表示 “对不起，文本内容有变化，请处理” 的意思。

/**
* 表示文本输入框的类.
*/
public class ColleagueTextField extends TextField implements TextListener, Colleague {

    private Mediator mediator;

    public ColleagueTextField(String text, int columns) throws HeadlessException {
        super(text, columns);
    }

    @Override
    public void setMediator(Mediator mediator) {
        this.mediator = mediator;
    }

    @Override
    public void setColleagueEnabled(boolean enabled) {
        setEnabled(enabled);
        // 设置背景色
        setBackground(enabled ? Color.WHITE : Color.lightGray);
    }

    // 内容发生变化触发
    @Override
    public void textValueChanged(TextEvent e) {
        mediator.colleagueChanged();
    }
}

|| ColleagueCheckbox 类

  ColleagueCheckbox 类是 java.awt.Checkbox 的子类。在示例程序中，我们将其作为单选按钮使用，而没有将其作为勾选框使用（使用 CheckboxGroup）。
  该类实现了 java.awt.event.ItemListener 接口，这是因为我们希望通过 itemSateChanged 方法来捕获单选按钮的状态变化。

/**
 * 勾选框（这里作为单选按钮使用）的类.
*/
public class ColleagueCheckbox extends Checkbox implements ItemListener, Colleague {

    private Mediator mediator;

    public ColleagueCheckbox(String label, CheckboxGroup group, boolean state) throws HeadlessException {
        super(label, group, state);
    }

    @Override
    public void setMediator(Mediator mediator) {
        this.mediator = mediator;
    }

    @Override
    public void setColleagueEnabled(boolean enabled) {
        setEnabled(enabled);
    }

    // 状态发生变化触发.
    @Override
    public void itemStateChanged(ItemEvent e) {
        mediator.colleagueChanged();
    }
}

|| LoginFrame 类

  现在我们来看看仲裁者的代码。LoginFrame 类是 java.awt.Frame 的子类，他实现了 Mediator 接口。LoginFrame 类的构造方法进行了以下处理。

• 设置了背景色
• 设置布局管理器（配置 4 x 2 窗格）
• 调用 createColleagues 方法生成 Colleague
• 配置 Colleague
• 设置初始状态
• 显示
    createColleagues 方法会生成登录对话框所需的 Colleague，并将它们保存在 LoginFrame 类的字段中。此外，它还会调用每个 Colleague 的 setMediator 方法，事先告知它们 “我们是仲裁者，有什么问题的可以向我报告”。createColleagues 方法还设置了各个 Colleague 的 Listener。这样 AWT 框架就可以调用合适的 Listener 了。
    colleagueChanged 方法负责前面讲过的 “设置控件的启用/禁用的复杂逻辑处理”。之前的 Colleague 的子类虽然都有设置自身的启用/禁用状态的方法，但是并没有 “具体什么情况下需要设置启用/禁用” 的逻辑处理。它们都只是简单地调用仲裁者的 colleagueChanged 方法告知仲裁者 “剩下的就拜托给你了”。也就是说，所有最终的决定都是由仲裁者的 colleagueChanged 方法下达的。

/**
* 表示登录对话框的类 - 担任仲裁者角色.
*/
public class LoginFrame extends Frame implements ActionListener, Mediator {

    private ColleagueCheckbox checkGuest;
    private ColleagueCheckbox checkLogin;
    private ColleagueTextField textUser;
    private ColleagueTextField textPass;
    private ColleagueButton buttonOk;
    private ColleagueButton buttonCancel;

    public LoginFrame(String title) {
        super(title);
        setBackground(Color.lightGray);
        // 使用 4x2 窗格
        setLayout(new GridLayout(4, 2));
        // 生成各个 Colleague
        createColleagues();
        // 配置
        add(checkGuest);
        add(checkLogin);
        add(new Label("Username:"));
        add(textUser);
        add(new Label("Password:"));
        add(textPass);
        add(buttonOk);
        add(buttonCancel);
        // 设置初始的启用/禁用状态
        colleagueChanged();
        // 显示
        pack();
        setVisible(true);
    }

    @Override
    public void createColleagues() {
        // 生成
        CheckboxGroup g = new CheckboxGroup();
        checkGuest = new ColleagueCheckbox("Guest", g, true);
        checkLogin = new ColleagueCheckbox("Login", g, false);
        textUser = new ColleagueTextField("", 10);
        textPass = new ColleagueTextField("", 10);
        textPass.setEchoChar('*');
        buttonOk = new ColleagueButton("OK");
        buttonCancel = new ColleagueButton("Cancel");

        // 设置仲裁者
        checkGuest.setMediator(this);
        checkLogin.setMediator(this);
        textUser.setMediator(this);
        textPass.setMediator(this);
        buttonOk.setMediator(this);
        buttonCancel.setMediator(this);

        // 设置监听
        checkGuest.addItemListener(checkGuest);
        checkLogin.addItemListener(checkLogin);
        textUser.addTextListener(textUser);
        textPass.addTextListener(textPass);
        buttonOk.addActionListener(this);
        buttonCancel.addActionListener(this);
    }

    // 接收来自于 Colleague 的通知然后判断各个 Colleague 的启用/禁用状态
    @Override
    public void colleagueChanged() {
        // 如果选择游客按钮，则禁止输入用户名、密码
        if (checkGuest.getState()) {
            textUser.setColleagueEnabled(false);
            textPass.setColleagueEnabled(false);
            buttonOk.setColleagueEnabled(true);
        } else {
            textUser.setColleagueEnabled(true);
            userpassChanged();
        }
    }

    // 针对不同的情况，设置 Colleague 的状态
    private void userpassChanged() {
        if (textUser.getText().length() > 0) {
            textPass.setColleagueEnabled(true);
            if (textPass.getText().length() > 0) {
                buttonOk.setColleagueEnabled(true);
            } else {
                buttonOk.setColleagueEnabled(false);
            }
        } else {
            // 未输入 User ，禁止输入密码
            textPass.setColleagueEnabled(false);
            buttonOk.setColleagueEnabled(false);
        }
    }

    @Override
    public void actionPerformed(ActionEvent e) {
        System.out.println(e.toString());
        System.exit(0);
    }
}

|| Main 类

  Main 类生成了 LoginFrame 类的实例。虽然 Main 类的 main 方法结束了，但是 LoginFrame 类的实例还一直被保存在 AWT 框架中。

public class Main {
    public static void main(String[] args) {
        new LoginFrame("Mediator Sample");
    }
}

16.3 Mediator 模式中的登场角色

  在 Mediator 模式中有以下登场角色。
  ◆ Mediator （仲裁者、中介者）
  Mediator 角色负责定义与 Colleague 角色进行通信和做出决定的接口（API）。在示例程序中，由 Mediator 接口扮演此角色。

  ◆ ConcreteMediator （具体的仲裁者、中介者）
  ConcreteMediator 角色负责实现 Mediator 角色进行通信的接口（API）。在示例程序中，由 LoginFrame 接口扮演此角色。

  ◆ Colleague （同事）
  Colleague 角色负责定义与 Mediator 角色进行通信的接口（API）。在示例程序中，由 Colleague 接口扮演此角色。

  ◆ ConcreteColleague （具体的同事）
  ConcreteColleague 角色负责实现 Colleauge 角色的接口（API）。在示例程序中，由 ColleagueButton类、ColleagueText类和 ColleagueCheckbox 类扮演此角色。

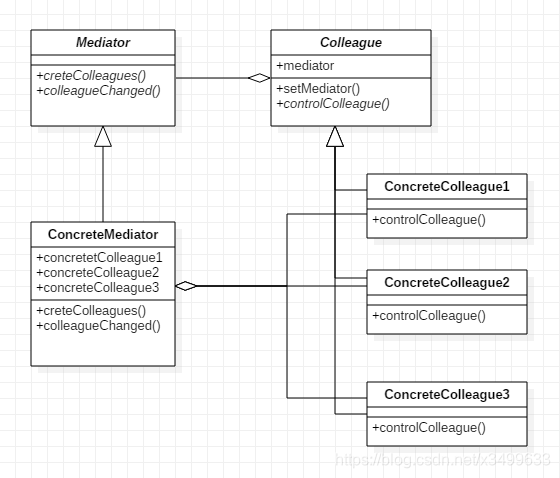

Mediator 模式 UML 类图

16.4 拓展思路的要点

|| 当发生分散灾难时

  在示例程序中 LoginFrame 类的 colleagueChanged 方法稍微有些复杂。如果发生需求变更，该方法中很容易产生 Bug。不过这并不是什么问题。因为即使 colleagueChanged 方法中发生了 Bug，由于其他地方并没有控制控件的启用/禁用状态的逻辑处理，因此只需要调试该方法就很容易地找出 Bug 的原因。
  如果这段逻辑分布在 Colleague 的各子类中，那么无论是编写代码还是调试代码和修改代码，都会非常困难。
  通常情况下，面向对象编程可以帮助我们分散处理，避免处理过于集中，也就是说可以 “分而治之”，但是在本章中的示例程序中，把处理分散在各个类中是不明智的。如果只是将应当分散的处理分散在各个类中，但是没有将应当集中的处理集中起来，那么分散的类最终只会导致灾难。

|| 通信线路的增加

  假设现在有 A 和 B 这 2 个实例，它们之间互相通信（相互之间调用方法），那么通信线路有两条，即 A -> B 和 A <- B。如果有 A 、B 和 C 这 3 个实例，那么就会有 6 条通信线路。以此类推，4条就会有12条同线路；5个实例就是20条通信线路。呈指数级上升。程序的结构会变得非常复杂。
  可能会认为，如果实例很少就不需要 Mediator 模式了。但是考虑到的是，即使最初实例很少，很可能随着需求的变更实例数量会慢慢变多，迟早会暴露出问题。

|| 哪些角色可以复用

  ConcreteColleague 角色可以复用，但 ConcreteMediator 角色很难复用。
  这是因为 ConcreteColleague 角色中并没有任何依赖于特定对话框的代码。在示例程序中，依赖于特定应用程序的部分被封装在扮演 ConcreteMediator 角色的 LoginFrame 中。依赖于特定应用程序就意味着难以复用。因此， LoginFrame 类很难在其他对话框中被复用。
