NGUI（一）：ScrollView、Grid和Table

一：

UIGrid 和 UITable 的原理很简单，对子 Transform 的 List 进行排序，然后更加不同的规则进行定位排列（UIGrid 和 UITable 还是有很大不同的）。

排序（Sort）

   UIGrid和 UITable 定义了5种排列方式（其实是3种，None默认不排序即Transform的默认排序，Custom虽然提供virtual 可以重载）：

 public enum Sorting
{
    None,
    Alphabetic,
    Horizontal,
    Vertical,
    Custom,
}
1
2
3
4
5
6
7
8

  对应的三种排序方法：集 Alphabetic 按照名字字符串排序，Horizontal 和 Vertical 按照localPosition 进行的排序

static public int SortByName (Transform a, Transform b)
{
    return string.Compare(a.name, b.name);
}
static public int SortHorizontal (Transform a, Transform b)
{
    return a.localPosition.x.CompareTo(b.localPosition.x);
}
static public int SortVertical (Transform a, Transform b)
{
    return b.localPosition.y.CompareTo(a.localPosition.y);
}
1
2
3
4
5
6
7
8
9
10
11
12

  这里说下，虽然提供了Custom方式，第一感觉NGUI的developer考虑很周到，但是提供的确实重载 virtual 函数的方式，D.S.Qiu 觉得这种方式太不好了，为了一个方法就要写一个 子类去重载，个人觉得指定一个委托，扩展起来会更直观，但这一要求开发者一开始就得指定这个 Custom Sort Delegate。

UIGrid定位原理
  下面这段代码是 Reposition() 的一部分，原理很简单：根据定义的cellHeight 和cellWidth 来调整子 Transform 的 localPosition。这里还是吐槽下：Reposition() 的代码太多容易了，至少我看到了这段代码在 Reposition 中出现了两次，完全多余，其实就是处理流程就应该是： 先获取所有子 Transform List ，然后对List 排序，最后就是下面这段定位代码了。

for (int i = 0, imax = list.Count; i < imax; ++i)
{
    Transform t = list[i];
    if (!NGUITools.GetActive(t.gameObject) && hideInactive) continue;
    float depth = t.localPosition.z;
    Vector3 pos = (arrangement == Arrangement.Horizontal) ?
        new Vector3(cellWidth * x, -cellHeight * y, depth) :
        new Vector3(cellWidth * y, -cellHeight * x, depth);

    if (animateSmoothly && Application.isPlaying)
    {
        SpringPosition.Begin(t.gameObject, pos, 15f).updateScrollView = true;
    }
    else t.localPosition = pos;

    if (++x >= maxPerLine && maxPerLine > 0)
    {
        x = 0;
        ++y;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

UITable 定位原理

  UITable 的定位方法在 ReositionVaribleSize 中，跟UIGrid 最大不同点是：UIGrid 只根据定义的cellHeight 和 cellWidth 来计算位置，UITable 根据“内容“（UIWidget）来计算位置的。

protected void RepositionVariableSize (List children)
{
float xOffset = 0;
float yOffset = 0;

int cols = columns > 0 ? children.Count / columns + 1 : 1;
int rows = columns > 0 ? columns : children.Count;

Bounds[,] bounds = new Bounds[cols, rows];
Bounds[] boundsRows = new Bounds[rows];
Bounds[] boundsCols = new Bounds[cols];

int x = 0;
int y = 0;
    //这个循环计算每行，每列，每个cell 的内容的编辑 Bounds
for (int i = 0, imax = children.Count; i < imax; ++i)
{
    Transform t = children[i];
    Bounds b = NGUIMath.CalculateRelativeWidgetBounds(t, !hideInactive);

    Vector3 scale = t.localScale;
    b.min = Vector3.Scale(b.min, scale);
    b.max = Vector3.Scale(b.max, scale);
    bounds[y, x] = b;

    boundsRows[x].Encapsulate(b);
    boundsCols[y].Encapsulate(b);

    if (++x >= columns && columns > 0)
    {
        x = 0;
        ++y;
    }
}

x = 0;
y = 0;
    //计算位置
for (int i = 0, imax = children.Count; i < imax; ++i)
{
    Transform t = children[i];
    Bounds b = bounds[y, x];
    Bounds br = boundsRows[x];
    Bounds bc = boundsCols[y];

    Vector3 pos = t.localPosition;
    pos.x = xOffset + b.extents.x - b.center.x;
    pos.x += b.min.x - br.min.x + padding.x;   //以每列最右边的x值为标准，即保证每列最左边的基准点

    **if (direction == Direction.Down)
    {
        pos.y = -yOffset - b.extents.y - b.center.y;
        pos.y += (b.max.y - b.min.y - bc.max.y + bc.min.y) * 0.5f - padding.y;
    }
    else
    {
        pos.y = yOffset + (b.extents.y - b.center.y);
        pos.y -= (b.max.y - b.min.y - bc.max.y + bc.min.y) * 0.5f - padding.y;
    }

    xOffset += br.max.x - br.min.x + padding.x * 2f;

    t.localPosition = pos;

    if (++x >= columns && columns > 0)
    {
        x = 0;
        ++y;

        xOffset = 0f;
        yOffset += bc.size.y + padding.y * 2f;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

}**

  这里还是有吐槽：根据 Bounds 的定义 b.extens.x - b.center.x + b.min.x == 0 ,也就是这部完全是没有必要的

pos.x = xOffset + b.extents.x - b.center.x;
pos.x += b.min.x - br.min.x + padding.x;
1
2

  类似计算 y 的值也其他更直接方法

(b.max.y - b.min.y - bc.max.y + bc.min.y) * 0.5f
1

使用经验
  1.UIGrid 没有考虑Bounds ，根据UIGrid 的计算公式可以知道：UIGrid 的第一个元素的 localPosition 的 x 和 y 一定都是 0 ，所以要位置，必须调整UIGrid 的localPosition ，但是实际在有可能调整的是 子对象，然后再 Scene 窗口看是没问题的（注意此时还没有重排），一运行就会出现位置的偏移。
  2.UITable 的子组件的 x 总是以 每列最左为 起始基准点的， y 则是每行居中对齐 ：(b.max.y - b.min.y - bc.max.y + bc.min.y) * 0.5f 这行代码起始就是计算当前组件和所在行中心点的偏移。
下图是将NGUI 其中一个组件的 sprite 左移了，就出现下面的排列：

虽然 NGUI 提供了 UIGrid 和 UITable ，起始是非常之不完善，几乎做不了什么功能。
  

这里分享两条经验：

1. 使用UIGrid时，调整界面的时候让 UIGrid 的 transform 和 其第一个子组件的 transform 相同，这样经过计算之后，位置就是之前调整想要的。或者将 第一个子组件 transform 重置，这样调整UIGrid 的 transform 位置看到的效果就是真实的。
2. 使用UITable 让每列元素的左边界都相同，即左对齐。可以看到 NGUI Example 的 Question Log 的 Table 的所有组件（UILable UISprite）的 pivot 都调整为 left 。

  总之，就是根据UIGrid 和UITable 的排列原理做相应的调整。

小结：

  这篇文章相对于NGUI所见即所得系列其他文章来说，简单很多。最近要做一个界面根据内容自适应，挺复杂的，一堆莫名其妙的问题。之前一直觉得 Unity 的 UI 没有Window MFC 等开发直接拖拽方式那么直观。NGUI 虽然很庞大，但NGUI越来越容易让我吐槽了，可能是对NGUI的家底多少掌握的缘故吧。
  很久就听说Unity要出自己的 UI 了，其实D.S.Qiu 也一直有想尝试自己写一点UI的可视化编辑工具（Visual Editor）。昨天不经意看到 Cocos2D 的 UI 编辑器 CocoStudio 感觉很强大，然后顺手google Unity有没有这方面的工具，果然还是发现了 UIToolkit ， bitverse RagePixel 和 EWS editor ，也就说 Unity其实也有些 UI 可视化工具的。尤其 bitverse 支持的组件特别丰富，很强大，只可惜没有集成 Batch DrawCall 的功能。

二：

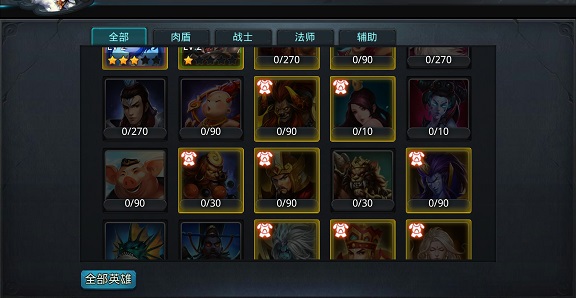

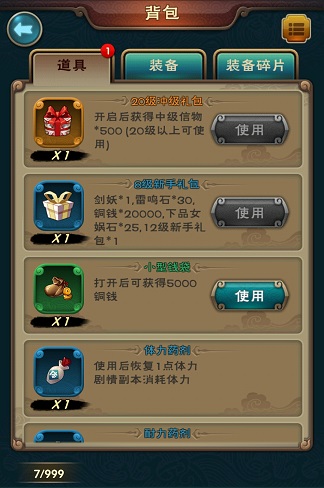

下面我们来看看游戏UI开发中比较核心的开发，我称为列表开发，比如背包和各种形式不一的列表等，下面我们来看几个具体的样例：



基本上就是一些重复的制作好的多个UI控件进行排列，同时可以支持滚动，当然，高级一点的话也可能需要支持拖拽操作等。

下面我们来学习一下这些功能该如何使用NGUI实现，最后再给出一个具体的示例。

基础控件

NGUI已经帮助我们设计好了相关的组件，所以我们要实现上面的效果不需要从头开始，只要学会使用NGUI提供的相关的脚本即可，非常简单。

ScrollView

即滚动视口组件，当我们需要对一个或多个对象在一个指定的区域内进行滚动时，可以使用该组件。

我们可以在任意的UI下添加一个ScrollView，添加好的ScrollView我们发现其绑定了2个脚本，分别如下：

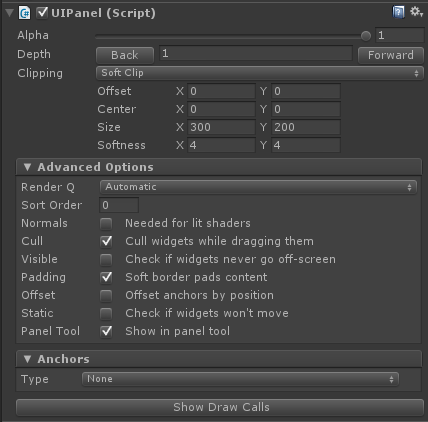

UIPanel

UIPanel组件主要是可以实现剪辑移出视口的内容，下面我们看看主要使用到的参数的意思：

Clipping：剪辑类型

1. None：不剪辑，移出可视区域的图像任然可见。
2. Texture Mask：可以选择一张贴图作为遮罩。
3. Soft Clip：柔和剪辑，默认选择该模式，我们一会会集体说它。
4. Constrain but don`t Clip：约束不能拖拽出视口但是不进行剪辑。

如果选择了Soft Clip则会出现一些可选项，如下：

1. Offset：视口偏移量。
2. Center：和Offset效果一致。
3. Size：视口尺寸。
4. Softness：剪辑边缘柔和度。

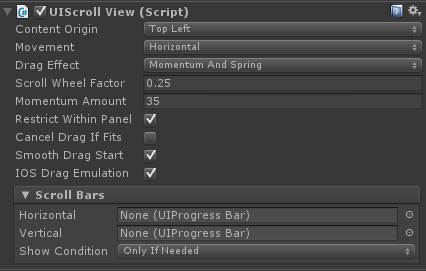

UIScroll View

本脚本用来控制视口滚动功能，我们具体看下核心的属性：

1. Content Origin：滚动起点，默认为左上角。
2. Movement：滚动方向：Horizontal水平方向、Vertical垂直方向、Unrestrained自由拖动、Custom自定义方向。
3. Drag Effect：拖动效果：None无效果、Momentum带惯性的拖动、MomentumAndSpring惯性和弹性的拖动（拖动越界后会自动弹回到正常的位置）。
4. Scorll Wheel Factor：滚轮因子，值越大滚动越快。
5. Momentun Amount：惯性因子，值越大滚动时惯性越大。
6. Restrict Within Panel：拖拽是否被限制在视口内，默认选中即可。
7. Cancel Drag If Fits：但刚好合适视口时则退出拖拽。
8. Smooth Drag Start：勾选时拖拽开始会有一种缓冲的感觉，不勾选则开始拖动就是鼠标移动的速度。
9. IOS Drag Emulation：模拟IOS的拖拽效果，可以增强拖拽体验。
10. Scroll Bars：滚动条属性允许我们自己设置滚动条，留空则表示不使用滚动条。

我们单独在看看Scroll Bars的Show Condition属性：

1. Always：总是显示滚动条。
2. Only If Need：当需要显示时出现。
3. When Dragging：拖拽时出现。

Grid

下面我们看看Grid组件，当我们需要对多个UI进行排列时就需要用到这个组件了。

一般我们不会直接添加一个Grid对象（因为Grid对象需要依靠父级对象来确定大小，自身是不能设定尺寸的），我们可以先创建一个Invisible Widget组件，再在该对象下创建Grid组件，最后把需要排序的组件拖入该Grid中即可。

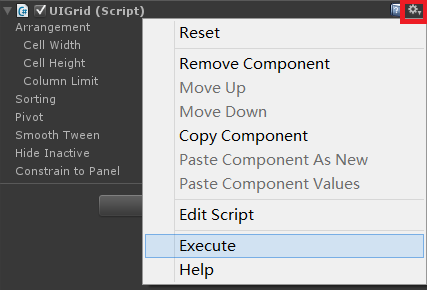

当我们需要在编辑界面就将子对象排列好时可以点击设置菜单，如下：

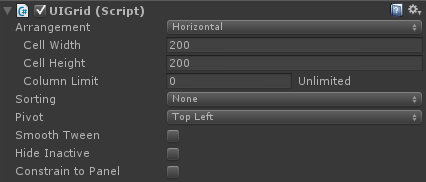

我们来看看Grid提供的属性：

1. Arrangement：网格排列方向，Horizontal水平排列、Vertical垂直排列、Cell Snap按子项当前的位置对齐子项。
2. Cell Width：子项格子宽度。
3. Cell Height：子项格子高度。
4. Column Limit：子项最大数量。
5. Sorting：排序方式：None按照Index排序、Alphabetic按照名字进行排序、Horizontal和Vertical按照localPosition进行的排序、Custom自己实现的排序方式。
6. Pivot：网格起始点锚点。

其它项一般使用默认值即可。

Table

Grid是对子项进行水平或垂直的排序，而Table是对子项进行可换行的排序。

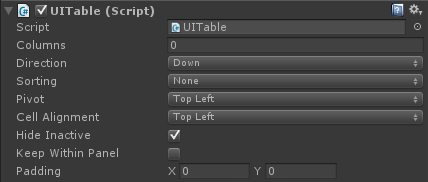

我们来看看Table的属性：

1. Columns：列数，超过该数目会添加一行。
2. Direction：行添加方向，Down向下添加、Up向上添加。
3. Sorting：排序方式：None按照Index排序、Alphabetic按照名字进行排序、Horizontal和Vertical按照localPosition进行的排序、Custom自己实现的排序方式。
4. Pivot：网格起始点锚点。
5. Cell Alignment：格子对齐点。
6. Padding：间隔。

其它项一般使用默认值即可。

简单的列表（Demo1）

这里我们就快速的过一遍，示例工程文件会在本系列的结尾给出。

下面我们基于上面学习的组件实现一个简单的列表：

1. 我们在UI中创建一个ScrollView并调整其大小，设置滚动方向为垂直；
2. 在ScrollView中添加一个Grid组件，设置其排序方向为垂直，同时设置其Pivot为Top；
3. 在Grid组件中添加一个Sprite组件命名为Item，在Sprite组件上添加一些列表和一个按钮；
4. 通过复制创建多个Item到Grid组件中；

实现滚动效果

给每个Item组件都添加Box Collider和Drag Scroll View组件即可；

添加自定义滚动条

NGUI给我们提供了一些已经制作好的预制件，比如水平和垂直滚动条，我们可以直接使用；

1. 点击菜单栏“NGUI”->“Open”->“Prefab Toolbar”；
2. 在打开的窗口中选择“Simple Vertical Scroll Bar”，将其拖拽到场景中摆好位置；
3. 选中我们之前创建的Scroll View对象，设置其Scroll Bar属性中的Vertical为我们刚创建的滚动条即可进行关联；

运行一下，我们简单的列表就完成了，虽然还没有任何的功能
