【机器学习】李宏毅 - 06 卷积神经网络CNN

引言

卷积神经网络常用于图像分类（Image Classification）中。

图像分类的基本步骤包括：首先把所有图片重新缩放（Rescale）成大小一样的图片；然后把每一个类别表示成一个 One-Hot Vector ；最后将图像的矩阵数据拉直（flatten）变成一个向量，输入到模型中。

显而易见，如果我们仍然使用完全连接网络（Fully Connected Network），那么假设输入的图片是$100\times 100$的大小，包含RGB三层数据，那么拉直后的向量长度是$100\times 100\times 3$，假设我们有1000个神经元（Neuron），那么第一层的权重数目就高达$3\times 10^7$个！尽管参数的增加可以增强模型的弹性和能力，但是同样 增加了过拟合（Overfitting）的风险 ！

因此我们需要重新考虑使用什么结构的神经网络，来有效减少参数的数目。

观察 1：模型通过识别一些“特定模式”来识别物体，而“不是整张图片”

神经元（Neuron） 不需要把整张图片当作输入，以识别鸟类为例，只需输入“鸟嘴”、“鸟眼”、“鸟足”的相关数据，就可以侦测出是不是符合某些关键的Pattern。

简化神经网络 1: 设定感受野（Receptive Field）

既然每个神经元只需要考察特定范围内的图像信息，那么我们把图像数据展平后输入到神经元中即可。

Receptive Field的多样性

• Receptive Field之间可以重叠；
• 一个Receptive Field可以有多个神经元“守备”；
• Receptive Field大小可以任意；
• Receptive Field可以只考虑RGB中的部分Channel；
• Receptive Field可以是长方形的；
• Receptive Field不一定相连。

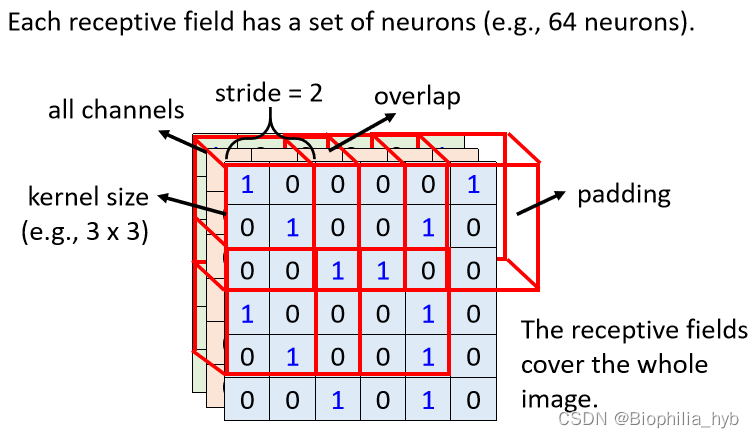

Receptive Field的一般设置

1. 一般做影像辨识时会观察全部的RGB的Channel，所以描述Receptive Field时，无需说明Channel的个数，只需说明 高、宽 $\to$ Kernal Size ，一般的kernal size不宜过大，通常设为 $3\times 3$。
2. 每个Receptive Field会有不止一个神经元守备 $\to$ 输出通道数/卷积核数目
3. 不同Receptive Field之间的关系 $\to$ Receptive Field可以 左右或上下平移 ，位移距离叫作stride，这个值属于超参数。一般而言，Receptive Field之间有重叠，是为了避免交界处的pattern被忽略。
4. Receptive Field超出的部分需要被padding补值，可以补零、补平均值或是边缘值。

观察 2: 同样的pattern，可能出现在图片的“不同位置”

例如两张鸟类的图片，当我们观察它们的鸟嘴时，会发现不同图片中的鸟嘴位置不一样，但是此时侦测鸟嘴的神经元做的工作是类似的，如果我们让每一个神经元都具备侦测鸟嘴的功能，就会使参数更多，如何高效地处理这个问题呢？答案是： 共享参数 ！

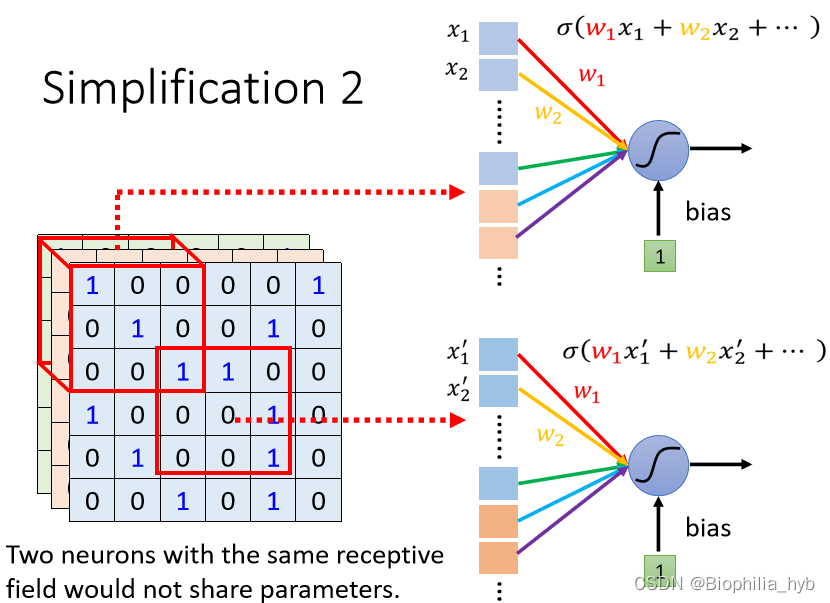

简化神经网络 2: 不同的Receptive Field的神经元共享参数（Parameter Sharing），即权值共享

方法：使两个神经元守备的Receptive Field不一样，但是参数一模一样。

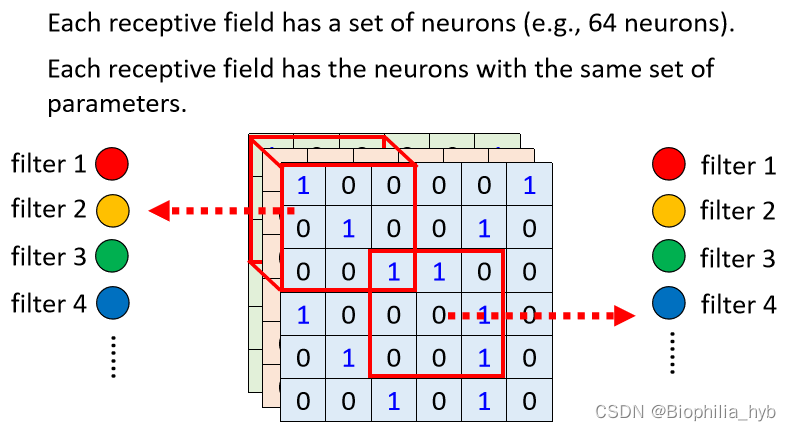

参数共享的设定：对于每个Receptive Field，都使用一组相同的神经元进行守备，这一组神经元被称作 filter ，对不同Receptive Field使用的filter参数相同。

卷积层（Convolutional Layer）基本定义

卷积层中有多个filter，可以抓取图片中的某一种特征，filter的参数就是神经元中的权重（weight）。不同的filter扫过一张图片，会和图片对应位置的数值进行内积计算，得到一个数值，遍历一遍后会产生内积后的“新图片”。每一个filter产生新图片的过程，也是产生图片的新channel的过程，最后形成了feature map。

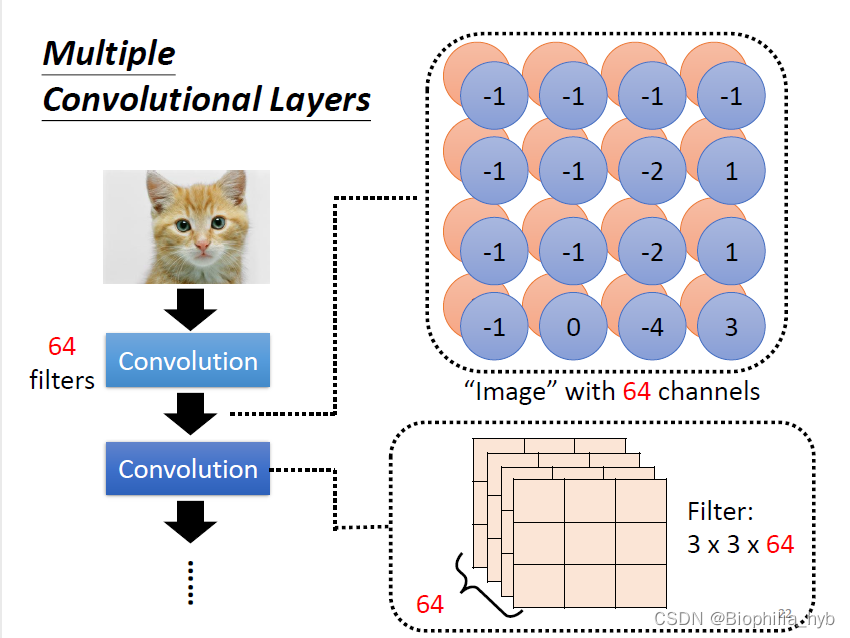

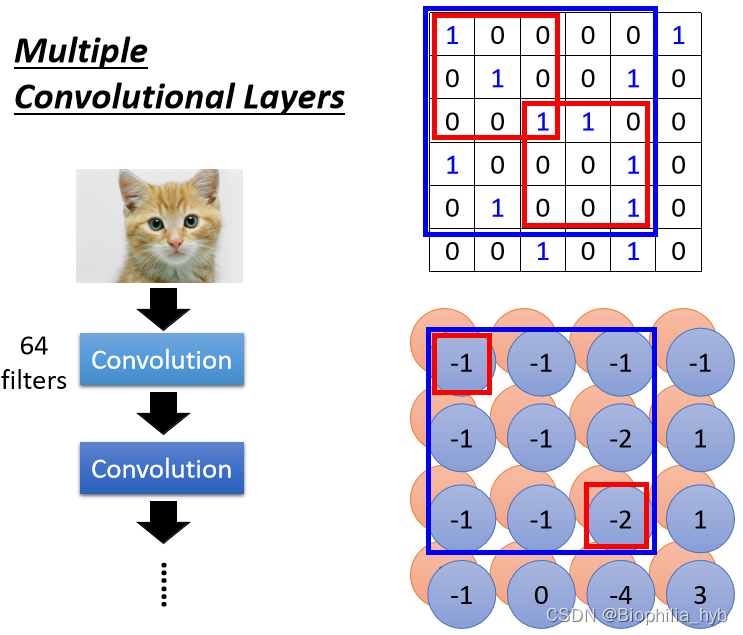

多层卷积

假设我们有64个filter，处理RGB图像，那么第一层卷积的结果，产生了一张$3\times 3\times 64$的feature map，当我们继续下一层卷积时，需要对新产生的64个channel都进行处理。

多层卷积的功能在于，让 小卷积核看到大pattern。

当我们在第二层卷积中观察$3\times 3$的范围时，会发现包含了原图中$5\times 5$范围内的pattern。因此当卷积层越来越深，即使只用了$3\times 3$的filter，看到的pattern也会变多。

总结

从神经元角度（Neuron）和滤波器角度（Filter）理解卷积：

不用看整体图片

• 神经元角度：只要考虑Receptive Field
• 滤波器角度：使用滤波器来侦测pattern

处理图片不同位置的相同pattern

• 神经元角度：守备不同Receptive Field的神经元可以共用参数
• 滤波器角度：使用滤波器“扫过”整张图片

卷积层（Convolutional Layer）的优势

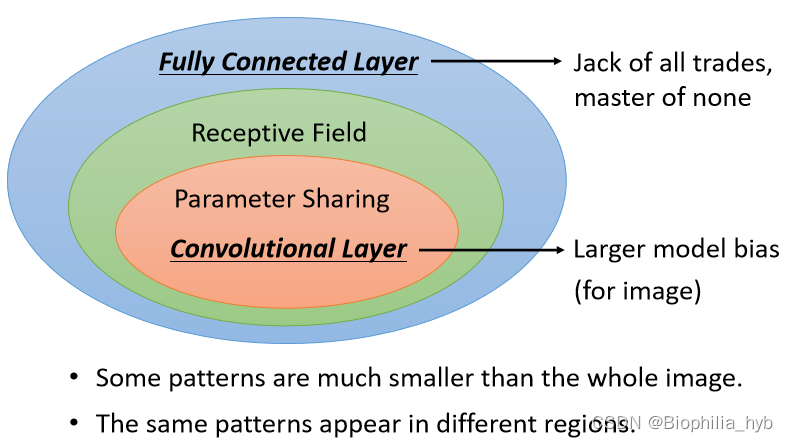

卷积层是受限的“弹性变小”的完全连接神经网络（简称FC）

1. FC可以通过学习，决定要看到的图片的范围，加上Receptive Field这一概念后，就只能看某一个范围。
2. FC可以自由决定守备不同Receptive Field的各个神经元参数，加上参数共享的概念后，守备不同Receptive Field的同一个滤波器（Filter）参数相同。

总结

• 一般而言，模型偏差（Bias）小，模型的灵活性（Flexibility）很高的时候，模型比较容易过拟合（Overfitting），FC layer可以做各种各样的变化，但是可能无法在特定的任务上做好。
• 卷积神经网络（CNN）的偏差（Bias）比较大，但是它是专为影像设计的网络，所以针对影像识别分类可以表现优异。

观察 3: 图片降采样（Subsampling）不影响图片的辨析

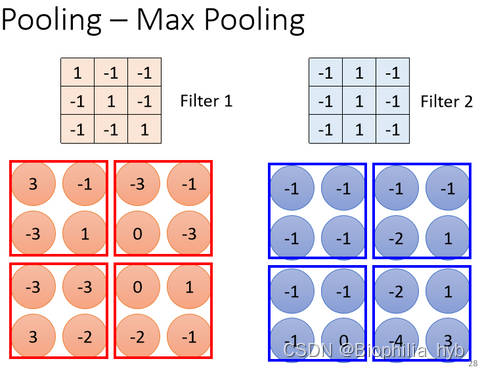

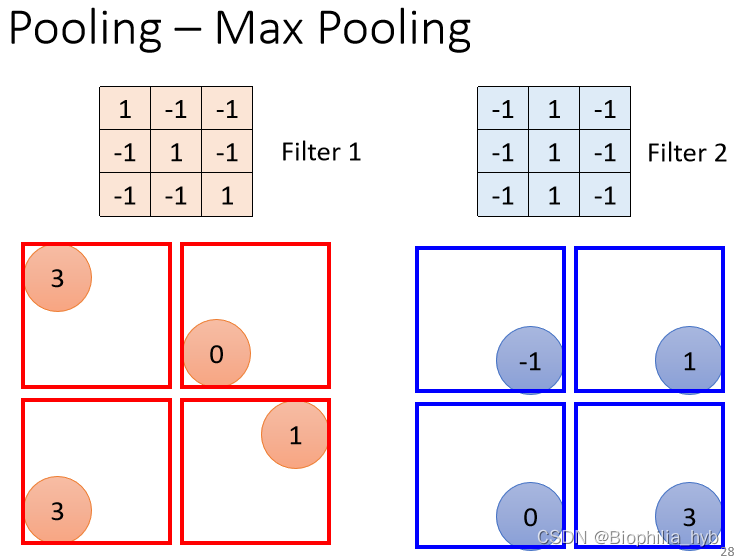

简化神经网络：采用池化（Pooling）把图片变小，减小运算量。

Pooling本身没有参数，它不是一个网络层，也没有需要学习的参数。作用类似于一个激活函数，是一个运算器（Operator）。

功能可以分为 Max Pooling 、 Avg Pooling ……

应用的范围大小是可以调整的。

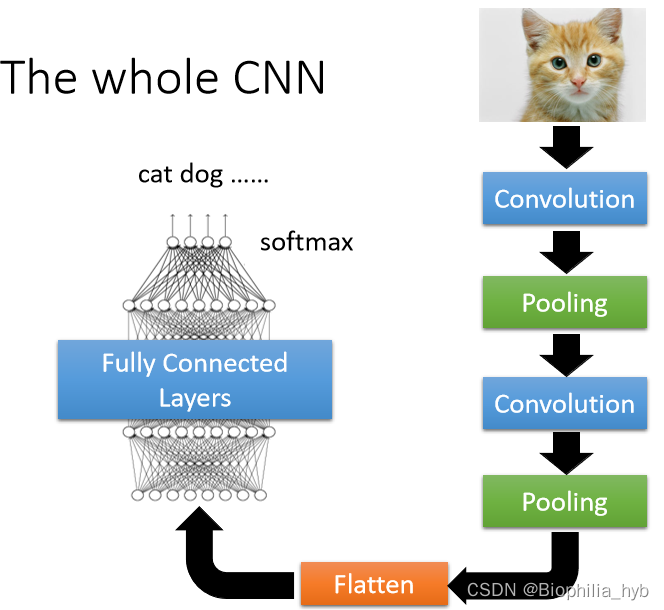

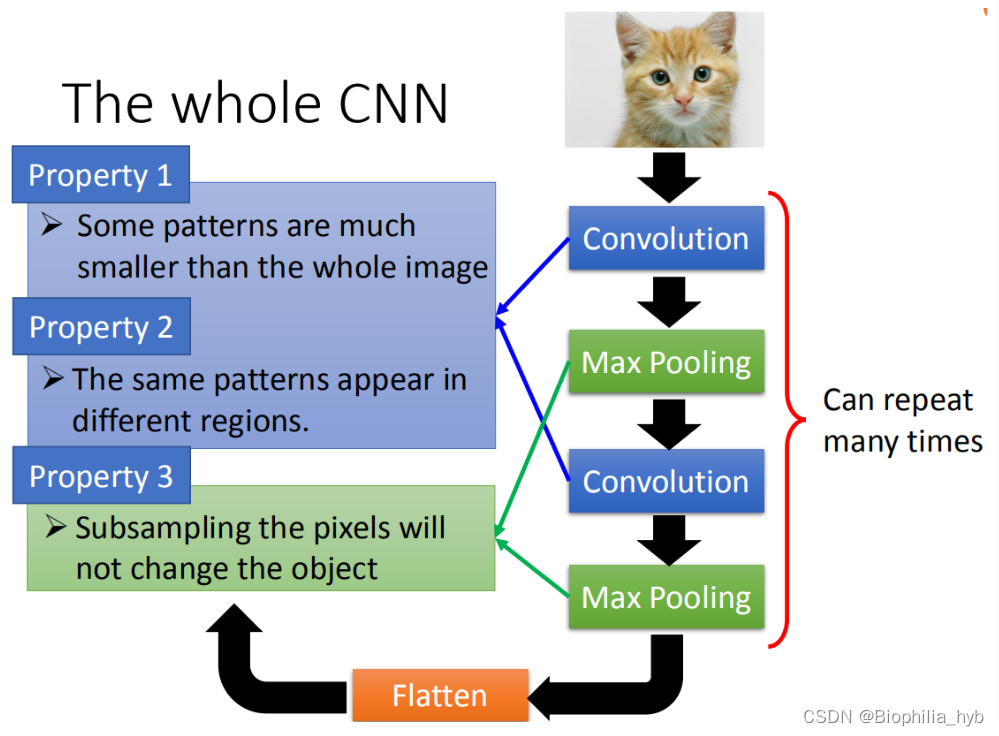

典型分类网络结构CNN

卷积（Convolution）-池化（Pooling）-卷积-池化（循环）-拉直（Flatten）- 完全连接网络（Fully Connected） - softmax

一般来说，卷积和池化交替使用就足够了，针对具体问题（如AlphaGo棋盘问题）池化是不必要的。而且如果在运算资源充足的情况下，池化可以不做，因为它会降低性能。

案例：Alpha Go

背景：把棋盘看成$19\times 19$的图片，用48个channels来描述。

方法：完全连接网络可以被使用在这个问题上，而CNN可以表现更加出色。

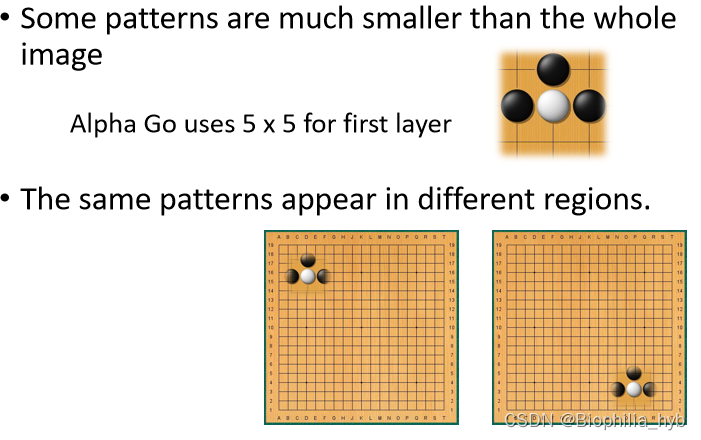

与图像辨识的共同点

• 一些pattern比整个棋盘图像小得多

• 同一个pattern会出现在棋盘的各个区域

  与图像辨识的不同点

• 没有Pooling

CNN的缺陷

空间变换：没有尺度缩放不变性（Scaling invariant）和旋转不变性（Rotation invariant）

改善方法：数据增强，空间网络变换
