7.5寸单面黑白屏幕_Wifi标签功耗电流计算

7.5寸黑白屏幕Wifi标签不工作的时候电流的消耗主要来自两部分：待机时，醒来监听时。经过测量，7.5寸黑白屏幕Wifi标签的待机电流是7.04uA , 醒来监听的峰值电流是80.1 mA。7.5寸黑白屏幕Wifi标签系统设定每间隔1秒醒来一次监听是否有唤醒数据。充电锂电池电池的容量是 3000mAh。

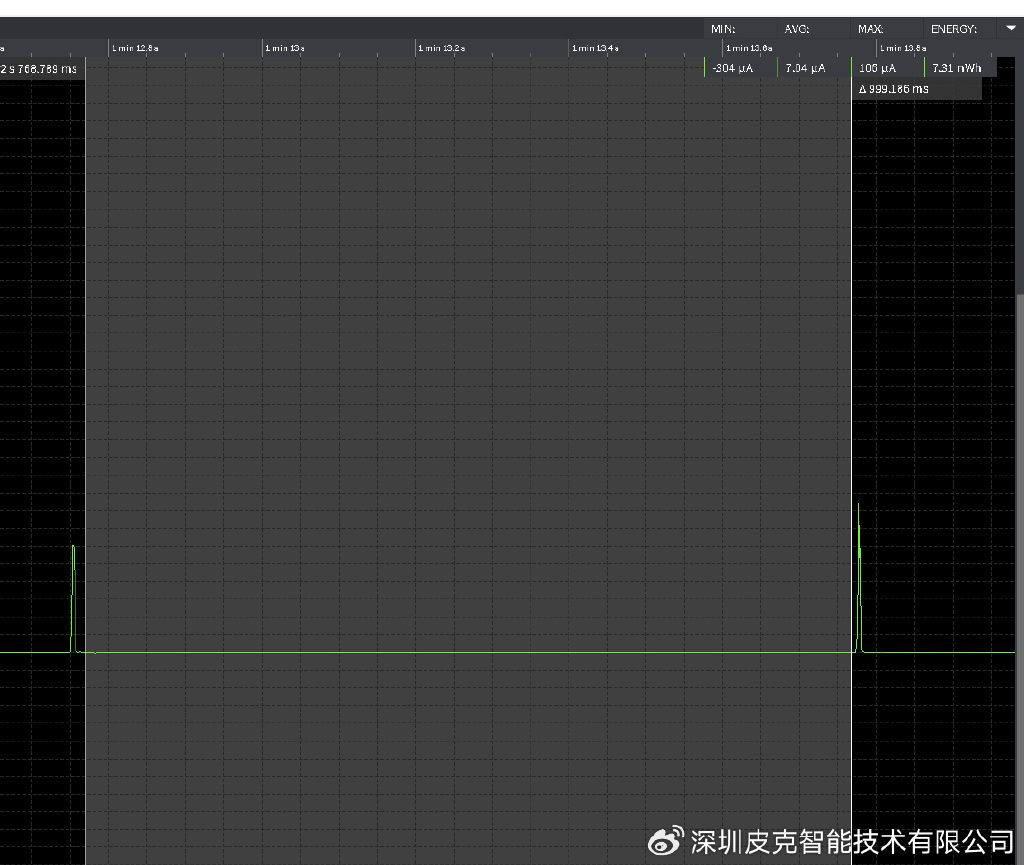

1 小时待机电量：0.007x1=0.007 mAh

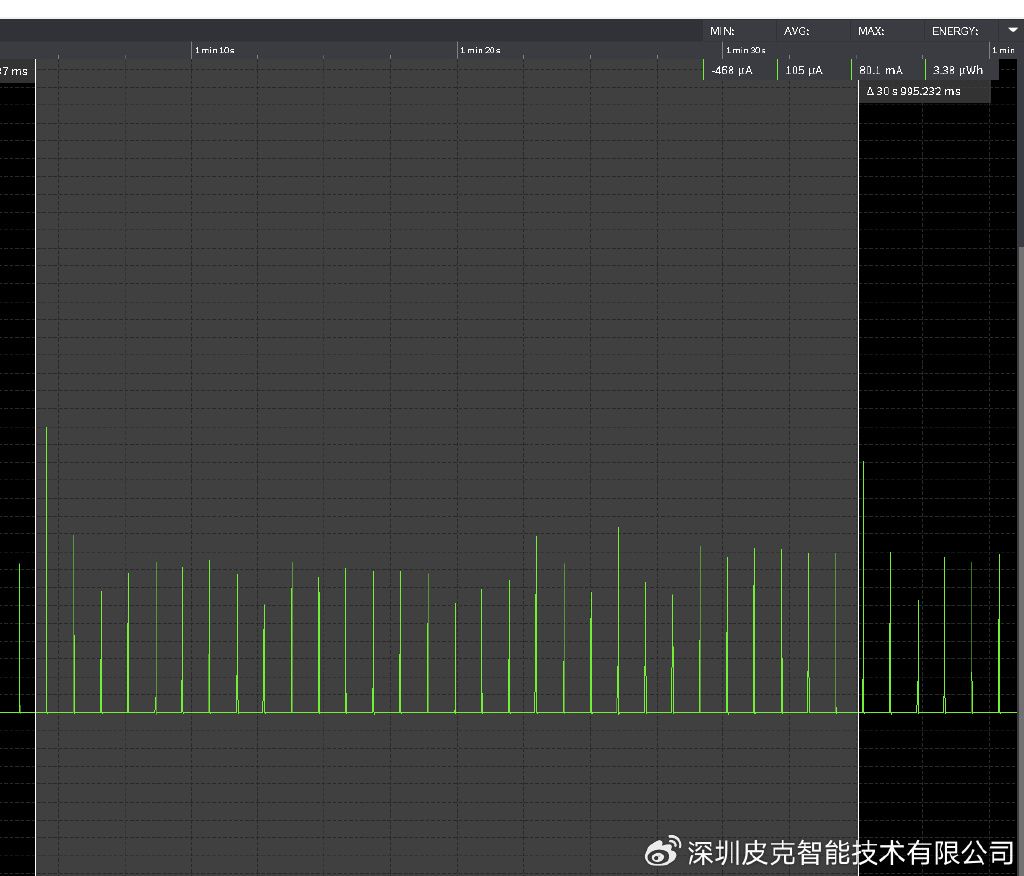

上图是是醒来30S（包括待机和醒来监听）

从图中可以看出醒来监听的峰值电流是80.1mA,平均电流是105uA=0.105mA

用平均电流来计算1 小时醒来监听电量：0.105X1=0.105mAh

由此可计算出：

7.5寸黑白屏幕Wifi标签不工作时，即没有通信不刷屏幕的情况下，一年总消耗电量：0.105X24X365=919.8mAh

7.5寸黑白屏幕Wifi标签工作的时候刷新一次屏幕的电量。

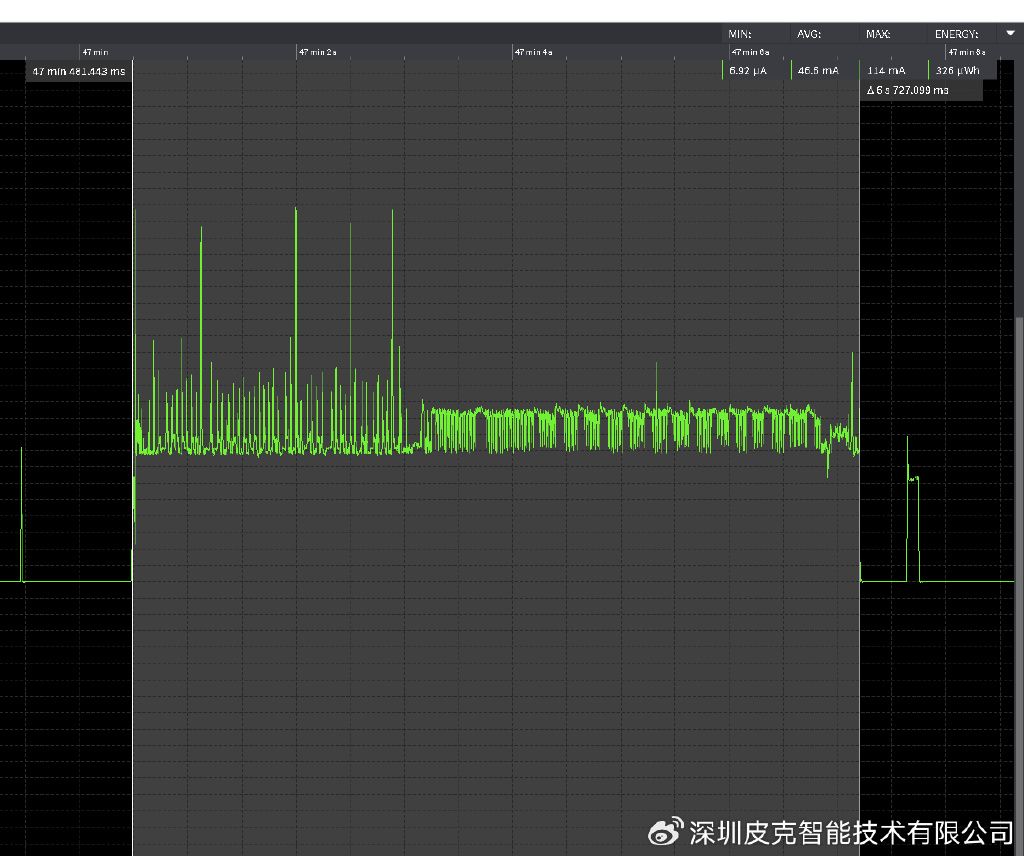

上图是刷新一次屏幕过程的电量消耗图：

从图中可以看出刷新一次屏幕的时间是6.727s,峰值电流是114mA,平均电流是46.6mA,刷新一次屏幕消耗的电量是326uWh=0.326mWh,转化成mAhw为：0.326/3.75=0.08693mAh

或者用平均电流来计算刷新一次屏幕消耗的电量为：(6.727/3600)X46.6=0.087mAh

两种计算方法得出来的结果是差不多一样的。

平均一天刷四次屏幕，一年刷屏消耗的电量：

0.087X365X4=127.02mAh

综上所述，平均一天刷一次屏幕，一年消耗的总电量：

919.8（年待机耗电）+127.02（年每天刷四次耗电）=1046.82mAh

3000mAh的电池按80%-2400mAh的使用来算；2400/1046.82=2.3年
