8086/8088指令系统

指令格式

1. 前缀（Prefixes）

• 功能：前缀用于修改指令的行为，如指定特定的寻址模式或指定段寄存器等。
• 类型：
  • 数据宽度前缀：如BYTE PTR、WORD PTR，指定操作数的数据宽度。
  • 重复前缀：如REP、REPE、REPZ，用于重复执行某些指令直到条件满足。
  • 段超越前缀：如ES:、CS:、SS:、DS:，指定不同的段寄存器。
  • 操作数大小前缀：如LOCK、REP，控制锁存状态或重复执行。

2. 操作码（Opcode）

• 功能：定义了要执行的操作，如算术运算、逻辑运算、数据传输等。
• 示例：
  • ADD AX, BX：将AX寄存器的值与BX寄存器的值相加，结果存入AX。
  • MOV AX, [BX+SI]：将内存地址[BX+SI]处的数据移动到AX寄存器。

3. 模态字节（Mod R/M byte）

• 功能：指示源或目的操作数的位置。
• 组成：
  • Mod字段：指示寻址模式。
  • Reg字段：指定寄存器。
  • R/M字段：指定寄存器或内存地址。

4. 位移量（Displacement）

• 功能：是一个8位或16位的偏移量，用于计算实际的内存地址。
• 示例：
  • MOV AX, [BX + 100H]：将内存地址[BX + 100H]处的数据移动到AX寄存器。

5. 立即数（Immediate data）

• 功能：如果指令需要一个立即数作为操作数。
• 示例：
  • MOV AX, 2000H：将立即数2000H赋值给AX寄存器。

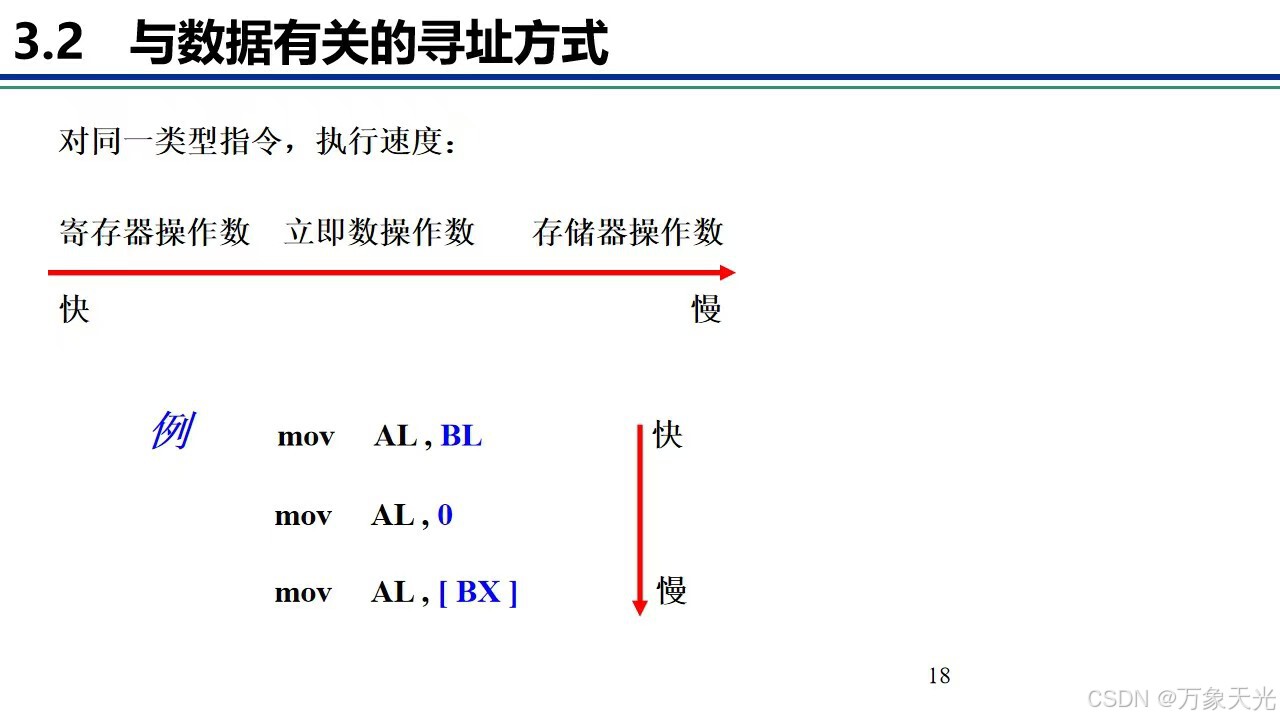

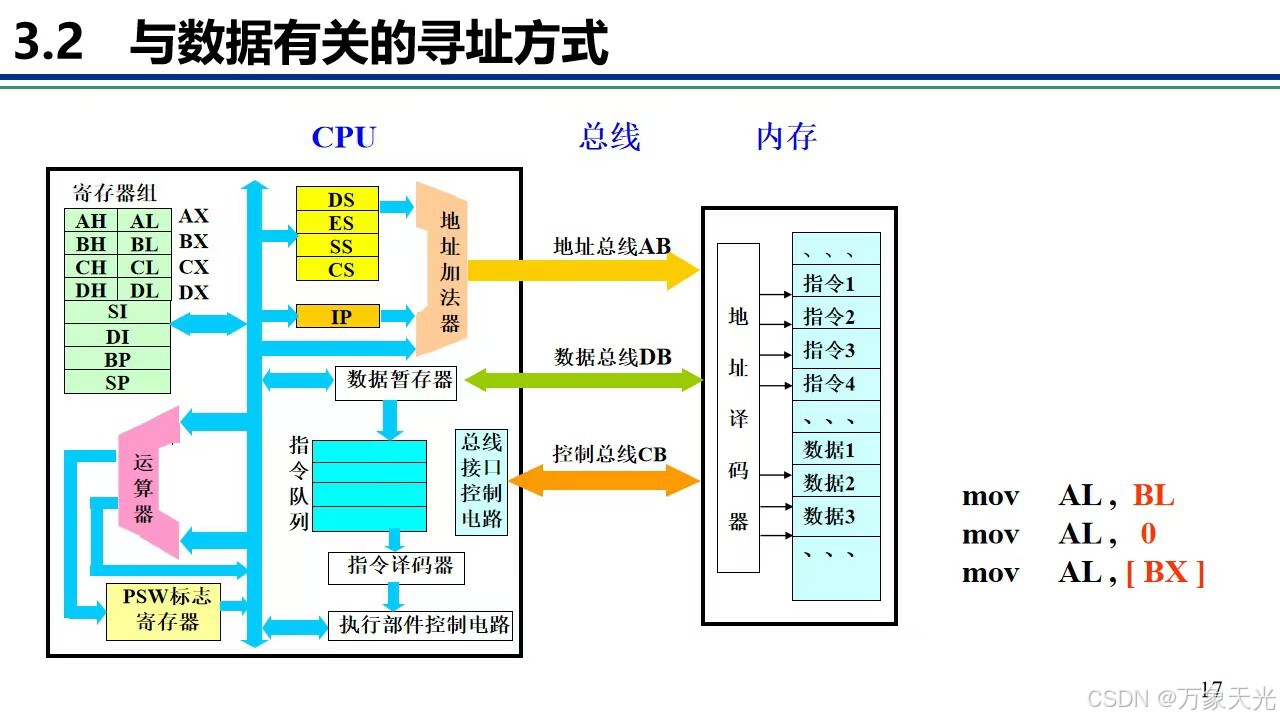

操作数的来源

操作数可以来自多个不同的来源：

1. 立即数（Immediate Data）

• 定义：立即数是指直接写入指令中的数值。
• 特点：
  • 不需要访问内存或寄存器。
  • 执行速度快。
• 示例：

  MOV AX, 2000H

2. 寄存器（Registers）

• 定义：寄存器是CPU内部的小型存储单元。
• 特点：
  • 速度快，直接在CPU内部处理。
• 示例：

  ADD AX, BX

3. 存储器（Memory）

• 定义：操作数位于内存中的某个位置。
• 特点：
  • 需要读取或写入内存。
  • 执行速度较慢。
• 示例：

  MOV AX, [BX+SI]



4. I/O 端口（I/O Ports）

• 定义：用于与外部设备通信的端口。
• 特点：
  • 通常用于输入输出操作。
• 示例：

  IN AL, 60H





操作数的数量

指令可以有不同数量的操作数：

1. 无操作数（No Operands）

• 定义：不需要任何操作数。
• 示例：

  HLT

2. 单操作数（Single Operand）

• 定义：只有一个操作数。
• 示例：

  NOT AX

3. 双操作数（Dual Operands）

• 定义：有两个操作数。
• 示例：

  SUB AX, BX

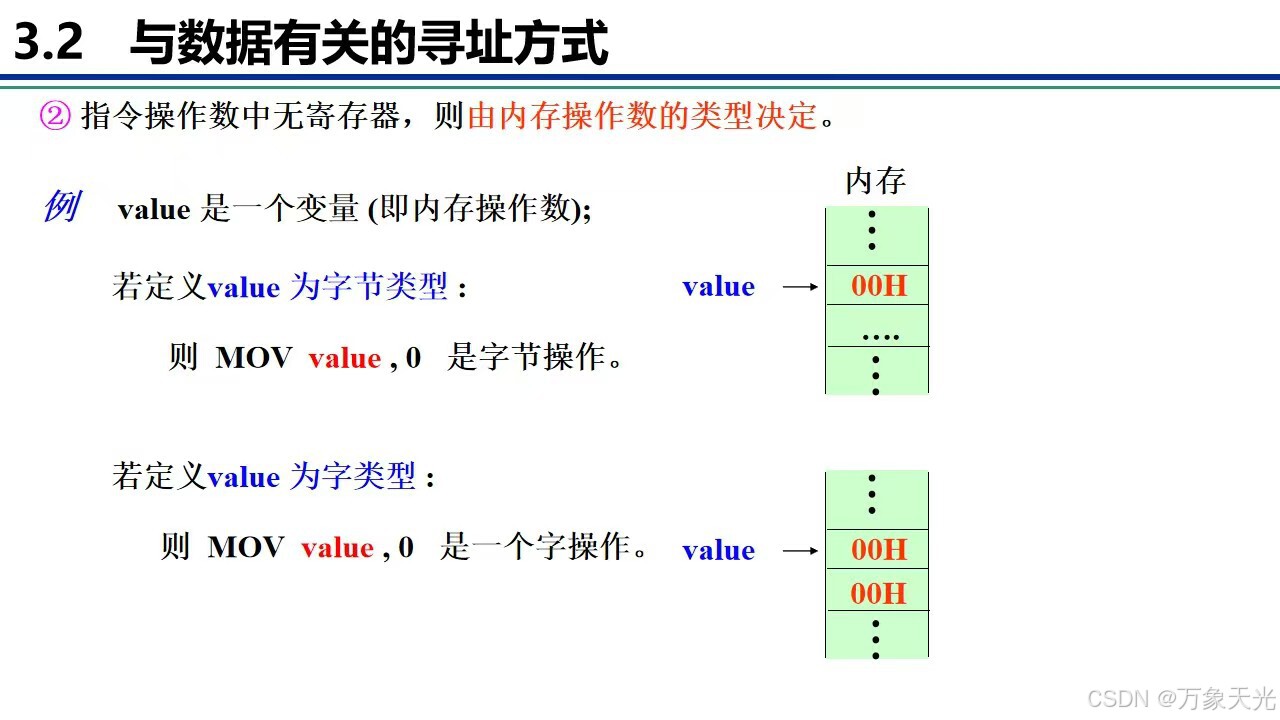

操作数的类型

操作数可以有不同的类型：

1. 8位寄存器（8-bit Registers）

• 定义：常见的8位寄存器包括AL、AH、BL、BH、CL、CH、DL 和 DH。
• 示例：

  XOR AL, 0FFH

2. 16位寄存器（16-bit Registers）

• 定义：常用的16位寄存器包括AX、BX、CX 和 DX。
• 示例：

  CMP AX, BX

3. 指针和索引寄存器（Pointer and Index Registers）

• 定义：包括BP、SI 和 DI，常用于寻址。
• 示例：

  MOV SI, 1000H

4. 段寄存器（Segment Registers）

• 定义：包括CS、DS、SS 和 ES，用于分段寻址。
• 示例：

  MOV ES, AX

5. 存储器地址（Memory Addresses）

• 定义：通过寄存器组合或其他寻址方式计算得出。
• 示例：

  MOV AX, [BX + 100H]



寻址方式

寻址方式用于确定操作数的实际内存地址：

1. 直接寻址（Direct Addressing）

• 定义：操作数的地址直接出现在指令中。
• 示例：

  MOV AX, [2000H]

2. 寄存器间接寻址（Register Indirect Addressing）

• 定义：使用寄存器的内容作为内存地址。
• 示例：

  MOV AX, [BX]

3. 寄存器相对寻址（Register Relative Addressing）

• 定义：基址寄存器加上一个位移量。
• 示例：

  MOV AX, [BX + 100H]

4. 基址加变址寻址（Base Plus Index Addressing）

• 定义：使用基址寄存器和变址寄存器的组合。
• 示例：

  MOV AX, [BX + SI]

5. 比例缩放寻址（Scaled Index Addressing）

• 定义：在变址寻址基础上乘以一个比例因子（1, 2, 4, 8）。
• 示例：

  MOV AX, [BX + SI * 4]

6. 基址加变址加比例缩放寻址（Base Plus Index Plus Scaled Index Addressing）

• 定义：结合了基址、变址和比例缩放。
• 示例：

  MOV AX, [BP + DI * 2]

7. 段超越寻址（Segment Override Addressing）

• 定义：使用不同的段寄存器来定位内存区域。
• 示例：

  MOV AX, ES:[BX]

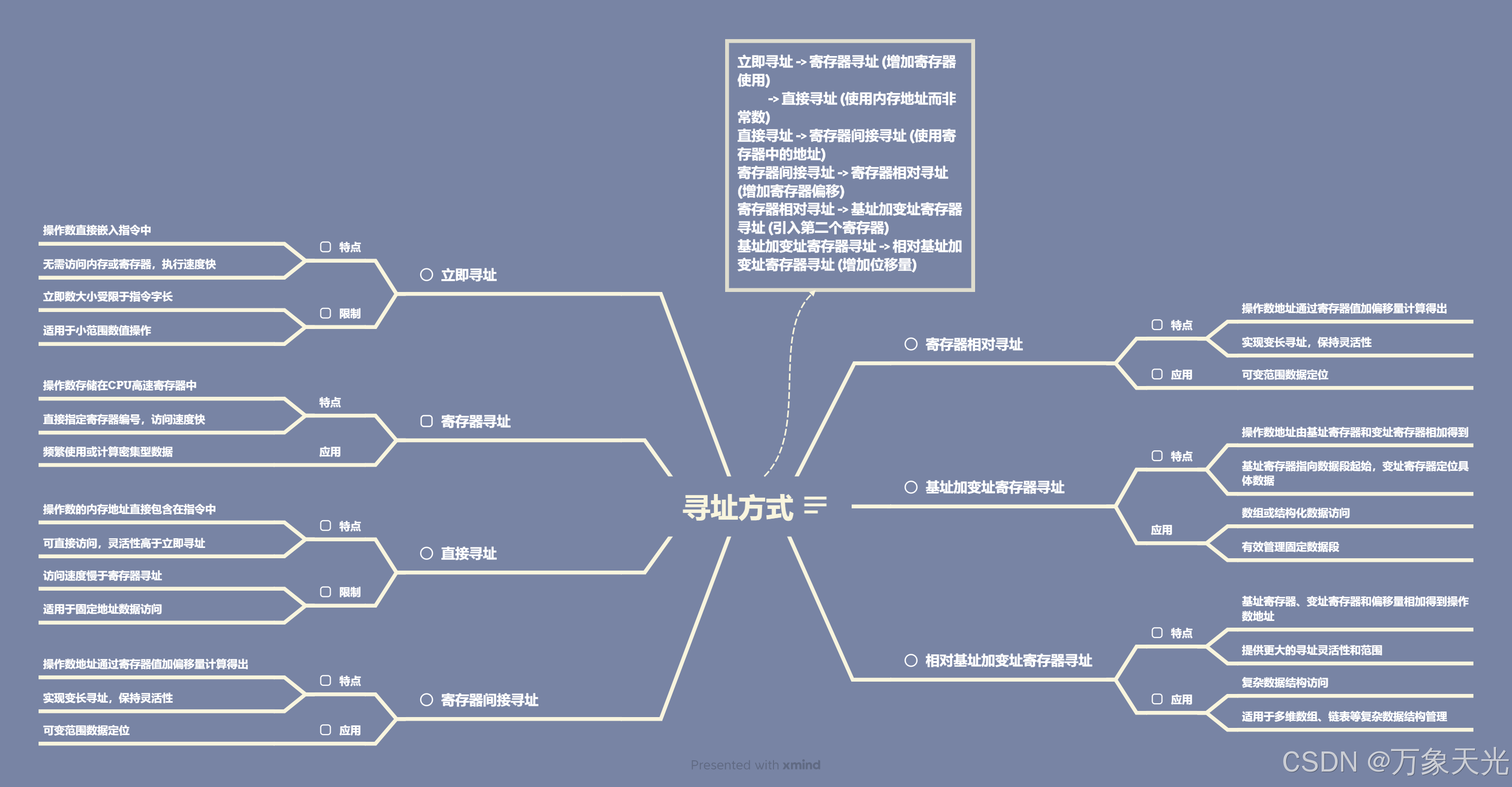

下面是我根据寻址方式整理的思维导图:
