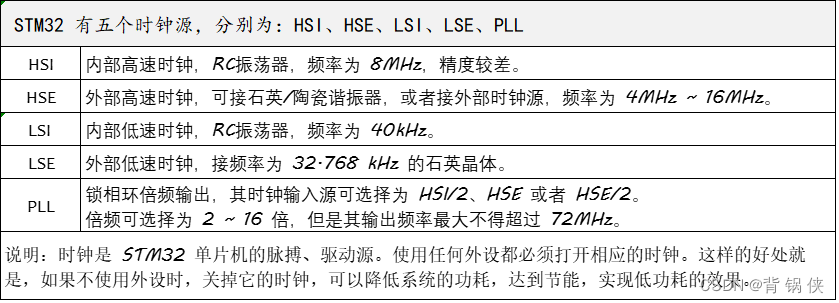

STM32F103x 的时钟源

原创 已于 2024-02-23 12:38:28 修改 · 846 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

于 2024-02-23 11:39:27 首次发布
本文介绍了AHB（高级高性能总线）和APB（高级外设总线）在嵌入式系统中的区别，APB1主要连接低速外设如电源接口、CAN、USB等，而APB2则负责高速外设如UART、SPI、定时器和ADC。IO口也按功能划分为普通IO和第二功能IO。

AHB (Advanced High-performance Bus) 高速总线，用来接高速外设的。

APB (Advanced Peripheral Bus) 低速总线，用来接低速外设的，包含APB1 和 APB2。


APB1：上面连接的是低速外设，包括电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3 等等。

APB2：上面连接的是高速外设包括 UART1、SPI1、Timer1、ADC1、ADC2、所有普通 IO 口(PA~PE)、第二功能 IO 口等。
