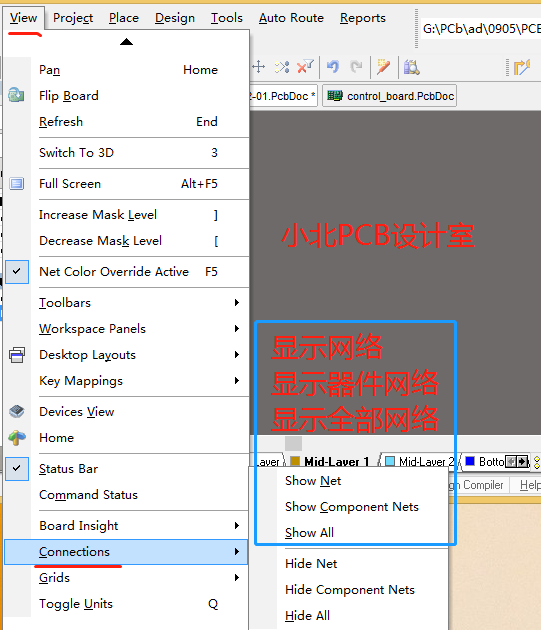

1.显示/隐藏网络线(也可以按快捷N时行选择显示/隐藏飞线)。

altium designer显示/隐藏飞线

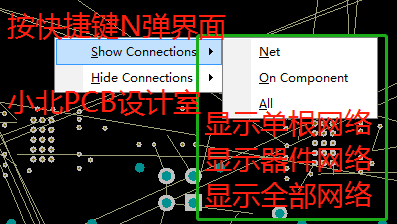

如果是按快捷N会弹出下面对话框。

altium designer显示/隐藏飞线

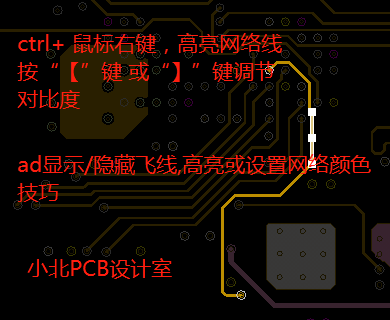

2:高亮网络线(按CTRl+鼠标右键,高亮某一网络。为了行成对比。我们键“【”或“】“可以调整显示对比。把高亮的的网络线显示明显。

高亮网络

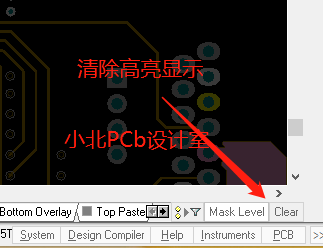

高亮用完后,我们要清除高亮显示。执行在软件的右下角的clear命令。

Altium Designer|AD如何显示或隐藏飞线

3.设置网络颜色

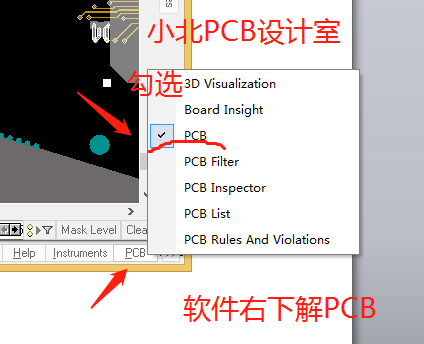

我们平常经常对GND网络或其它电源网络线设成不同的颜色,有利于布线。打开PCB界面,在软件的右下方执行PCB命令,如图所示:

高亮网络

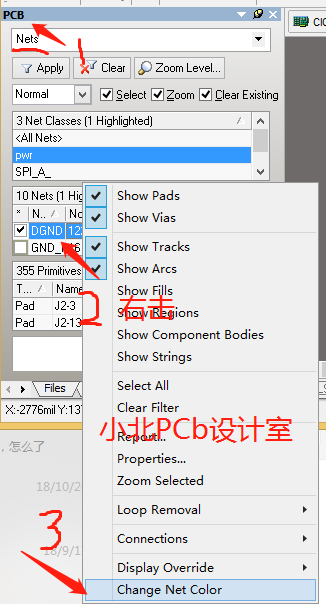

显示PCB界面上选择网络,执行change net color命令。

高亮网络

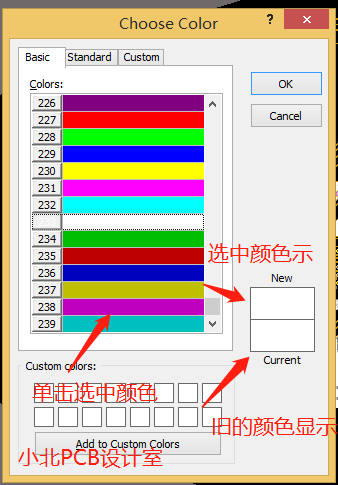

弹出下面对话框,选定好颜色按确定就可以。
