本文详细介绍了ARM处理器在启动过程中的关键步骤，包括从_start标签开始的上电跳转，进入不同处理器模式，关闭中断，初始化CPU状态。在reset函数中，通过mrs、msr指令切换到管理员模式，并关闭缓存、MMU、对齐检查等。接着，调用cpu_init_crit进行更深入的初始化，如清空D cache，关闭Icache，配置C1协处理器以关闭MMU和Dcache，选择异常中断向量并启用地址对齐。最后，设置堆栈指针并调用board_init_f进入C语言世界。内容涉及ARM状态寄存器、协处理器CP15的使用以及低级初始化流程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

uboot/arch/arm/cpu/start.s

mrs、msr读写ARM状态寄存器指令

bit（bit clear）位清除指令

orr 位或指令

LDR{条件} 目的寄存器 <存储器地址>

1、上电跳转

start.s:

_start:
b reset

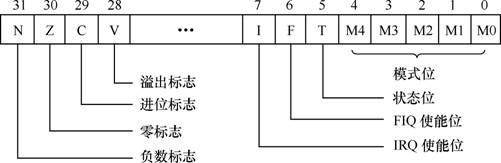

I、F中断禁止位，置1中断禁止

M[4：0]	处理器模式	ARM模式可访问的寄存器	THUMB模式可访问的寄存器
0b10000	用户模式	PC,CPSR,R0~R14	PC,CPSR,R0~R7,LR,SP
0b10001	FIQ模式	PC,CPSR,SPSR_fiq,R14_fiq~R8_fiq,R0~R7	PC,CPSR,SPSR_fiq,LR_fiq,SP_fiq,R0~R7
0b10010	IRQ模式	PC,CPSR,SPSR_irq,R14_irq~R13_irq,R0~R12	PC,CPSR,SPSR_irq,LR_irq,SP_irq,R0~R7
0b10011	管理模式	PC,CPSR,SPSR_svc,R14_svc~R13_svc,R0~R12	PC,CPSR,SPSR_svc,LR_svc,SP_svc,R0~R7
0b10111	中止模式	PC,CPSR,SPSR_abt,R14_abt~R13_abt,R0~R12	PC,CPSR,SPSR_abt,LR_abt,SP_abt,R0~R7
0b11011	未定义模式	PC,CPSR,SPSR_und,R14_und~R13_und,R0~R12	PC,CPSR,SPSR_und,LR_und,SP_und,R0~R7
0b11111	系统模式	PC,CPSR,R0~R14	PC,CPSR,LR,SP,R0~R74

2、关闭普通中断和快速中断，状态位清零，进入管理员模式

reset:
   /*
   * set the cpu to SVC32 mode
   */
   mrs   r0,cpsr
   bic   r0,r0,#0x1f
   orr   r0,r0,#0xd3 /*11010011*/
   msr   cpsr,r0

我们只在重新启动时进行系统关键初始化，从ram启动时不会

#ifndef CONFIG_SKIP_LOWLEVEL_INIT
bl cpu_init_crit /*跳转到3*/

#endif

3、清空D cache、关闭D cache、关闭I cache、关闭MMU系统保护和ROM保护、关闭MMU、关闭对齐检查、关闭TLB(TLB是啥)、选择高端异常中断向量、使能地址对齐、使能I cache

cpu_init_crit:
在禁用缓存之前刷新D cache
mov r0, #0

flush_dcache:
mrc p15, 0, r15, c7, c10, 3/*清空D cache*/
bne flush_dcache

mcr p15, 0, r0, c8, c7, 0 /* 关闭TLB */
mcr p15, 0, r0, c7, c5, 0 /* 关闭I cache */

/*
* disable MMU and D cache
* enable I cache if CONFIG_SYS_ICACHE_OFF is not defined
*/

配置C1协处理器
mrc   p15, 0, r0, c1, c0, 0 /*读C1协处理器到R0*/
bic   r0, r0, #0x00000300   /* clear bits 9:8 (---- --RS) 关闭MMU系统保护和ROM保护*/
bic   r0, r0, #0x00000087   /* clear bits 7, 2:0 (B--- -CAM) 关闭MMU 关闭对齐检查关闭D cache */

#ifdef CONFIG_SYS_EXCEPTION_VECTORS_HIGH
   orr   r0, r0, #0x00002000   /* set bit 13 (--V- ----) 选择高端异常中断向量*/
#else
   bic   r0, r0, #0x00002000   /* clear bit 13 (--V- ----) */
#endif
   orr   r0, r0, #0x00000002   /* set bit 2 (A) Align 使能地址对齐*/
#ifndef CONFIG_SYS_ICACHE_OFF
   orr   r0, r0, #0x00001000   /* set bit 12 (I) I-Cache 使能icache*/
#endif
   mcr   p15, 0, r0, c1, c0, 0 /*把R0写进C1*/

配置完毕

mov   ip, lr      /* 将返回地址寄存器内容放到指令地址寄存器中，LRbl   cpu_init_crit 后面的地址*/
bl   lowlevel_init   /* go setup pll,mux,memory */
mov   lr, ip       /* restore link */
mov   pc, lr       /* back to my caller */ 跳回2 bl   cpu_init_crit 后面

lowlevel_init:
#ifdef CONFIG_SOC_DM644X

#else /* CONFIG_SOC_DM644X */
mov pc, lr（相当于啥也没做，又跳回去了，LR是bl后面的地址）
#endif

4、上接1reset函数的bl cpu_init_crit

/* Set stackpointer in internal RAM to call board_init_f */
call_board_init_f:
#ifdef CONFIG_NAND_SPL /* deprecated, use instead CONFIG_SPL_BUILD disable*/
   ldr   sp, =(CONFIG_SYS_INIT_SP_ADDR)
#else
#ifdef CONFIG_SPL_BUILD /*disable*/
   ldr   sp, =(CONFIG_SPL_STACK)
#else
   ldr   sp, =(CONFIG_SYS_INIT_SP_ADDR) /*设置堆栈寄存器、堆栈的偏移地址*/
#endif
#endif
   bic   sp, sp, #7 /* 8-byte alignment for ABI compliance 8字节对齐*/
   ldr   r0,=0x00000000 /*设置参数，r0-r3参数寄存器*/
   bl   board_init_f /*设置堆栈之后，就能进入C语言世界，为什么C语言需要堆栈，请参考unix高级环境编程进程部分/arch/arm/lib/board.c*/
