AI 重塑电子设计范式：派兹互连标准化体系与智能工具深度解析

在电子设计领域，元器件标准化缺失、设计周期冗长、AI 技术应用碎片化等痛点长期制约行业效率。近期，派兹互连发布的 AI 智能设计平台与集成库体系，为破解这些难题提供了创新路径。本文将结合行业趋势与技术细节，深度解读派兹方案的核心价值。

技术迭代催生行业新需求

据《2025 中国 EDA 产业发展白皮书》显示，83% 的企业面临元器件库标准化不足导致的设计周期延长问题，而 AI 技术的应用渗透率仍不足 15%。

行业困境

传统 EDA 的 “三大枷锁”

1.标准化体系缺位

全球元器件分类编码混乱，跨企业协作需人工适配，耗时占比超设计周期的 30%。

参数定义不统一，电气、机械属性缺失率高达 45%，导致选型错误频发。

2.设计流程低效

手工创建原理图符号、PCB 封装平均耗时 4.2 小时 / 器件，异形器件建模成本更高。

首板验证平均需 3.2 次迭代，中小企业研发成本占比超营收的 25%。

3.AI 技术落地难

通用 AI 模型难以理解电子设计专业逻辑，参数校验准确率不足 60%。

设计知识沉淀不足，60% 企业面临工程师经验断层问题。

派兹破局：“标准 + AI智能” 双轮驱动

派兹基于西门子 EDA PADS 工业级内核与自主研发的熠瓴多模态大模型，派兹互连构建了 “三维五阶” 派兹智能设计体系 ：

1. 七大标准建库体系：电子设计的 “通用语言”

分类编码：接轨 UNSPSC 国际标准，建立 12 级分类体系，覆盖 20 万 + 器件品类。

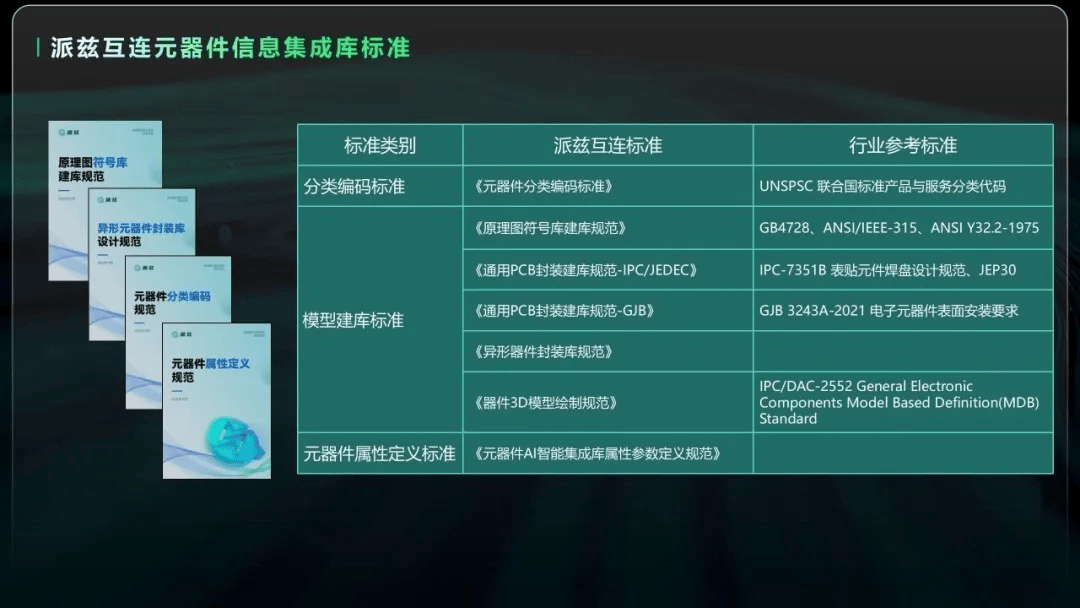

模型规范：整合 7 大建库标准（如 IPC/JEDEC、GJB），实现 2D 符号到 3D 模型的全参数化驱动。

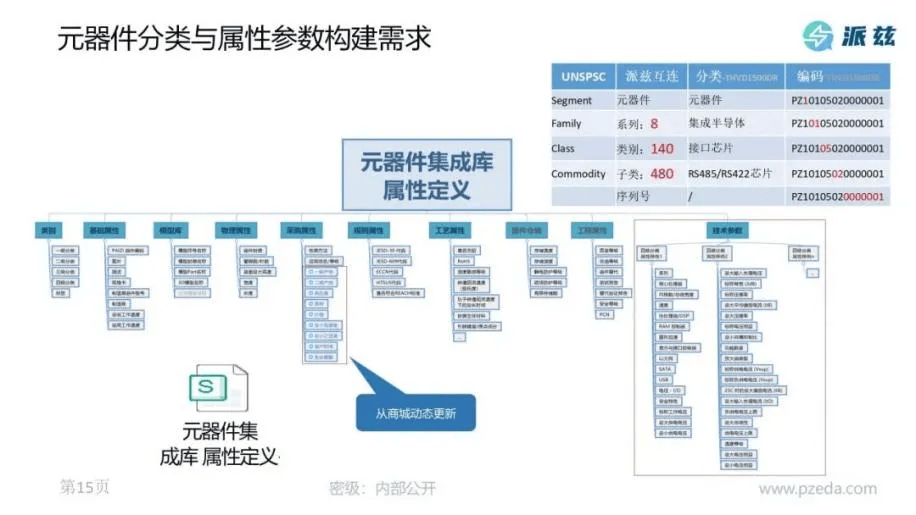

属性参数：定义 286 项核心参数，涵盖电气性能（ESD 等级、功耗曲线）、合规认证（RoHS、AS9100）等 8 大维度，参数完整性较传统方案提升 40%。

2. AI 智能设计平台：从 “人工操作” 到 “智能决策”

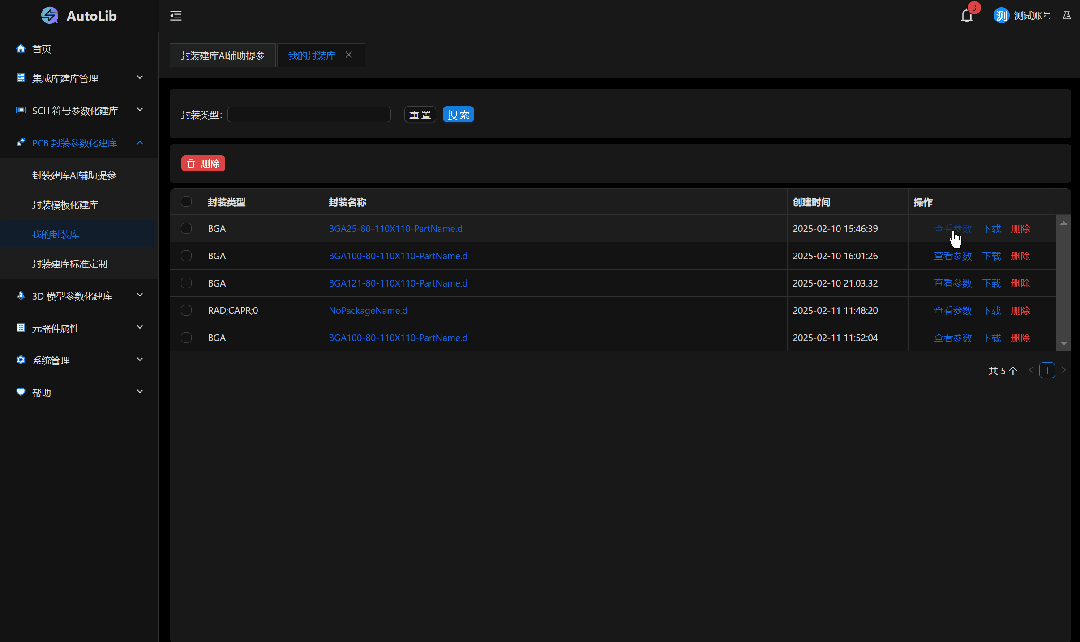

AI智能建库：输入器件型号，AI 自动生成符合标准的原理图符号、PCB 封装及 3D 模型，效率提升 70%。

智能参数管理：动态对接厂商数据，每季度更新参数库，支持 AI 校验与实时预警。

跨工具兼容：无缝适配 Altium Designer、Cadence 等主流 EDA 工具。

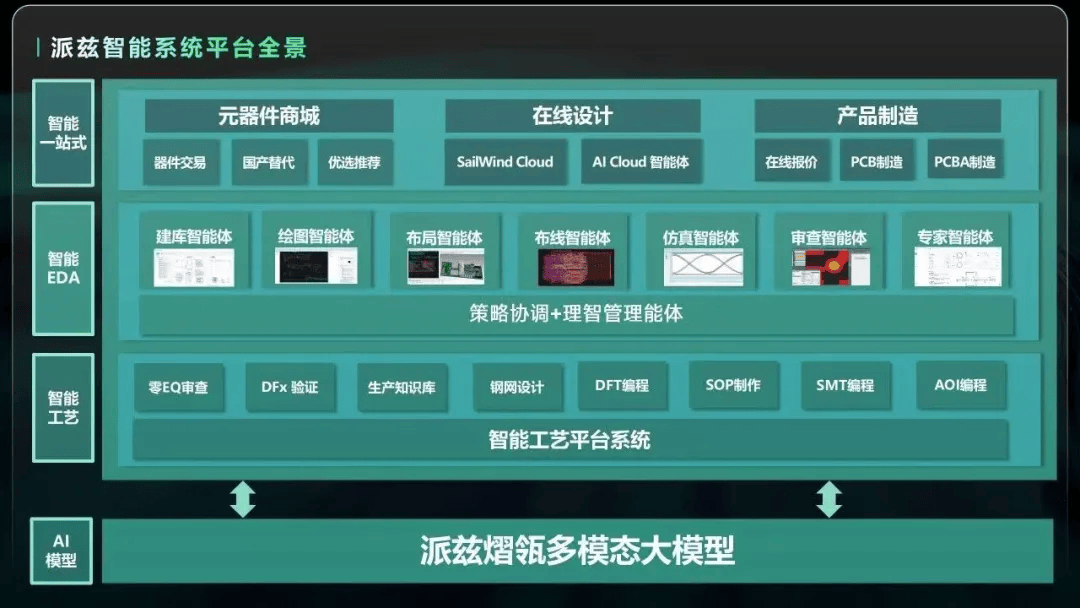

3. 全链路智能体矩阵：设计全流程赋能

AI智能建库：派兹 AI 智能电子设计平台依托建库标准，具备三大优势：自动化精准建模、智能参数管理、可视化与定制适配

• AI布局布线：基于SailWind强大成熟的自动布局布线器算法与熠瓴大模型AI算法相结合，实现从自动布局布线到智能布局布线的进化。
• AI智能仿真（SI）：依托熠瓴大模型垂直领域知识库，融合国产自主可控的传统智能仿真工具能力，实现智能化信号完整性仿真。
• 智能DFM 分析：集成 2000 + 板厂工艺数据，首板验证次数降至 1.8 次。
• 知识中枢：构建电子设计知识图谱，自动沉淀企业专属设计规则。

行业实践：效率革命已见成效

某新能源汽车电子企业采用派兹方案后，研发周期缩短 40%，首板成功率提升至 92%；某军工单位通过标准化库管理，跨部门协作效率提高 60%。这些案例印证了派兹 “标准 + 智能” 模式的实际价值。

3.21 苏州站

派兹互连AI赋能EDA设计革新研讨会

对派兹感兴趣的从业者，可关注 “AI 智创未来 —— 派兹互连 SailWind AI 赋能 EDA 设计革新研讨会（苏州站）”。

3 月 21 日，活动将汇聚行业专家，进一步解析派兹技术应用实践。扫描下方二维码，即可报名参与，获取前沿技术动态。

派兹互连通过标准化与智能化创新，正为电子设计行业开辟新路径。无论是追求效率提升的企业，还是关注技术革新的从业者，其方案都值得深入探索，而 3.21 苏州站活动，无疑是近距离接触这些技术的绝佳契机。
