Pads 绘制板框

最新推荐文章于 2025-10-11 10:13:14 发布
转载 最新推荐文章于 2025-10-11 10:13:14 发布 · 9.8k 阅读 · 13 ·
CC 4.0 BY-SA版权
原文链接：https://www.eda365.com/forum-6-1.html
文章标签：

#pads #硬件设计 #PCB设计

本文介绍在PCB设计中，如何通过两种方法将DXF文件转化为板框：一是手动绘制2D线并转换为板框；二是直接将DXF生成板框。通过详细步骤指导，帮助读者掌握高效PCB设计技巧。

在画PCB之前，首先是要进行DXF的导入，再进行板框的绘制。具体如何导入DXF，上一节有具体教程，这里只教如何进行板框的绘制。

具体方法有两种如下：

1：用2D线照着DXF进行绘制

2：直接将DXF生成板框

第一种：绘制出板框形状，右击选择特性，将2D线改为板框即可

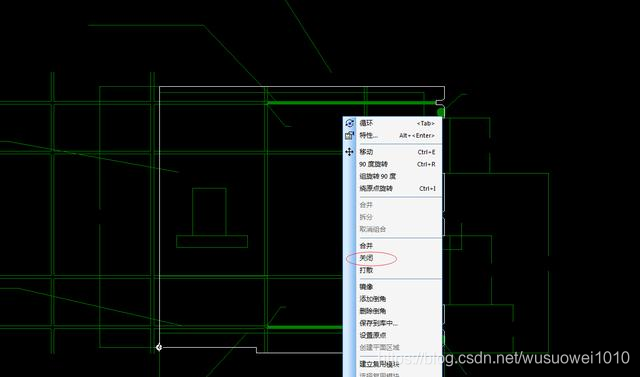

第二种：选择已经需要绘制成板框的区域，右击选择关闭

Pads 绘制板框
接着选择合并

Pads 绘制板框

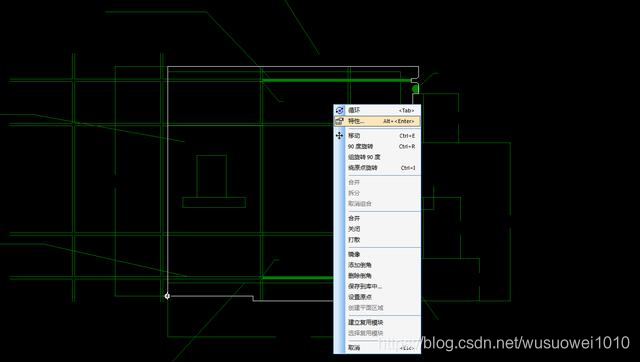

然后右击选择特性

Pads 绘制板框

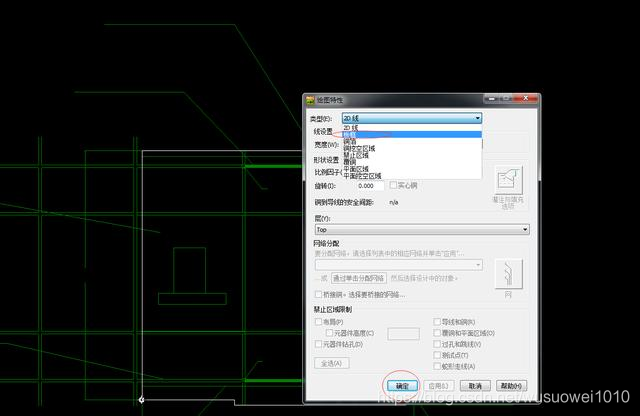

将2D线改为板框即可

Pads 绘制板框
