maskrcnn benchmark 使用简介(1) DataLoader

1 配置文件

“/maskrnn_benchmark/config”　文件夹下可以看到两个文件default.py和paths_catalog.py。default.py是默认的配置文件，paths_catalog.py保存了数据集和模型的保存地址，可以根据自己的情况进行修改。
配置文件的一级选项有：

• INPUT： 输入图像的尺寸、标准化均值和方差、RGB格式转化
• DATASETS: 训练和测试数据集，可以参考paths_catalog.py，设置为list
• DATALOADER: 线程数量、尺寸可被整除数(0 不调整图像尺寸)、每个batch中图像尺寸比率是否兼容
• MODEL：可选项较多，主要是网络结构的参数
  1. 主干网络、
  2. FPN、
  3. Grop_Norm、
  4. RPN、
  5. RoI_Head
  6. RoI_Box_Head
  7. RoI_Mask_Head
  8. RoI_KeyPoint_Head
  9. resnet
  10. retinanet
  11. fbnet
• Solver：最大迭代次数、基础学习率、学习类衰减因子、动量、参数衰减因子、warmup参数、checkpoint、batch_size
• Test：batch_size、每张图片检测数量等
• OutDir：保存路径
• Path_CataLog：paths_catalog.py文件路径

抽象类

ImageList

PyTorch 中，网络输入的第一维通常是 batchsize 维，因此，同一个 batch 的所有样本具有相同的 height 和 width.

但是，为了支持在同一个 batch 内的图片能够是不同尺寸和长宽比(aspect ratios)的，该项目新建了 ImageList 类，其能够内部支持 batch 内不同尺寸的图像. 所有的图片进行了补零(padding with zeros)，以确保图像尺寸相同，并可以可以根据第一维进行 batch 化. 该类有两个属性，tensors和image_sizes，前者是$B\times C\times H\times W$的torch.tensor，后者是长度为$B$的torch.Size($H\times W$)。补零前的图像原始尺寸保存在 image_sizes属性中，batch 化后的张量保存在 tensors 中.

该项目提供了一个工具函数 - to_image_list，其输入支持不同的类型，如，tensors 列表，并返回 ImageList对象.

BoxList

BoxList 类保存了特定图像的边界框数据.bbox(Nx4 tensor)，以及图像的尺寸.size（$W\times H$，与 image_sizes. image_sizes 相反），属于边界框的模式.mode(string)，其他域.extra_fields(dict)。

此外，还包含了关于边界框几何变换的方法，如，裁剪.crop()，缩放resize() 翻转.transpose()，以及模式转换.convert().

BoxList的输入边界框格式，支持两种形式：

1. xyxy - 每个 box 记为 x1, x2, y1, y2 坐标的形式.
2. xywh - 每个 box 记为 x1, y1, w, h 的形式.

另外，每个 BoxList实例还可以包含每个边界框的任意新增信息，如，labels，可见性visibility，概率值probability scores 等.

from maskrcnn_benchmark.data import make_data_loader
from config import cfg
import numpy as np
import matplotlib.pyplot as plt
import math, cv2

def show_img_batch(imgs, targets, index2class):
    img = imgs.tensors.permute(0, 2, 3, 1).contiguous().numpy() + np.array([[[102.9801, 115.9465, 122.7717]]])
    # img /= 255.0
    img = img.astype(np.uint8)
    print(np.max(img), np.min(img))
    fig = plt.figure()

    batch_size = imgs.tensors.shape[0]
    num_cols = int(math.ceil(batch_size / 2))
    ax = fig.subplots(2, num_cols)
    for i in range(ax.shape[1]):
        for j in range(ax.shape[0]):
            ax[j, i].axis('off')
            images = img[j * num_cols + i][:, :, ::-1].copy()
            t = targets[j*num_cols + i]
            labels = t.extra_fields['labels']
            bbox = t.bbox
            for l in range(len(labels)):
                pt1, pt2 = (bbox[l, 0], bbox[l, 1]), (bbox[l, 2], bbox[l, 3])
                print(pt1, pt2)
                cv2.rectangle(images, pt1, pt2, (0, 255, 0), thickness=2)
                cv2.putText(images, index2class[labels[l]], (pt2[0]-20, pt2[1]-30), cv2.FONT_HERSHEY_COMPLEX, 1.2, (0, 255, 0), 2)
            ax[j, i].imshow(images)
            print()
    plt.show()

# datasets' and models' path can be find in path_catalog
from config import paths_catalog
cfg.SOLVER.IMS_PER_BATCH = 4
cfg.DATALOADER.SIZE_DIVISIBILITY = 32

data_loader = make_data_loader(cfg, is_train=bool, is_distributed=False)
data_iter = iter(data_loader)

images, targets, idx = next(data_iter)
show_img_batch(images, targets, index2class=data_loader.dataset.CLASSES)

for i, img, size, t in zip(idx, images.tensors, images.image_sizes, targets):
    print('index: %d' % i)
    print('tensor shape:', img.shape, '\ttensor device: ', img.device, '\ttensor dtype: ', img.dtype)
    print('original image size: ', size)
    print('bbox: ', t.bbox)
    print('bbox img size: ', t.size)
    print('bbox mode: ', t.mode)
    if t.extra_fields is not None:
        print('target extra_fields: ')
        for k, v in t.extra_fields.items():
            print('\t', k, v)
    else:
        print('target extra_fields is none')
    print()

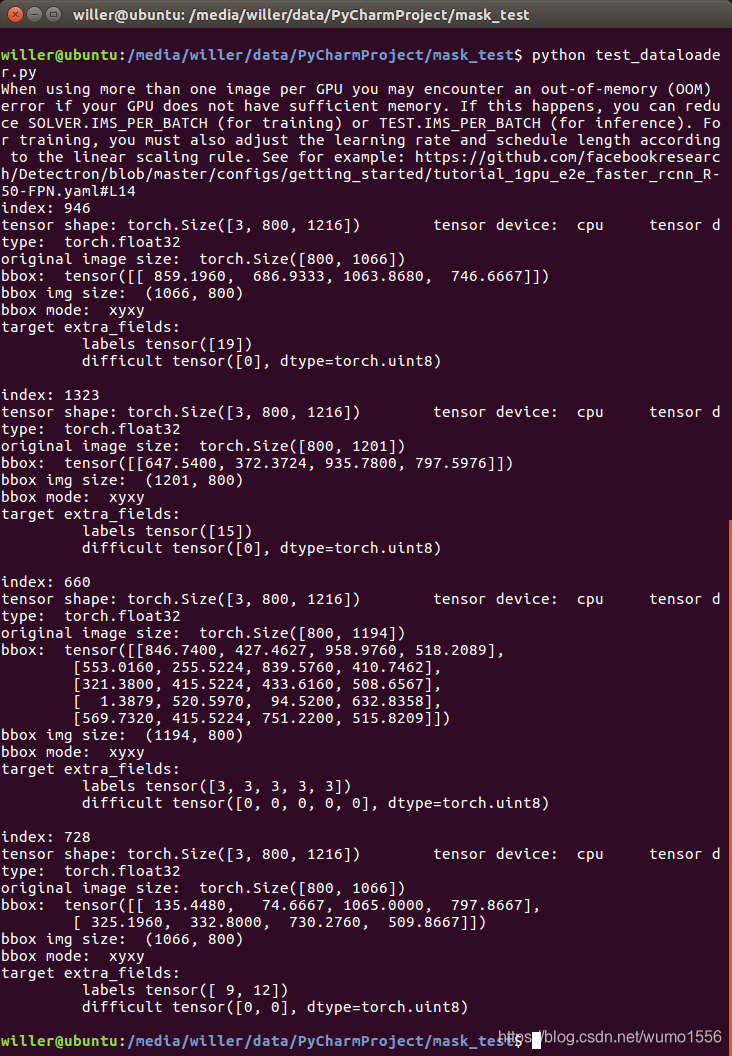

运行结果：
