NR随机接入过程详解

一  引言

给合实例，详细说明NR里UE随机接入的过程，重点关注所使用的资源的信息，方便以后调查和处理随机接入的故障。

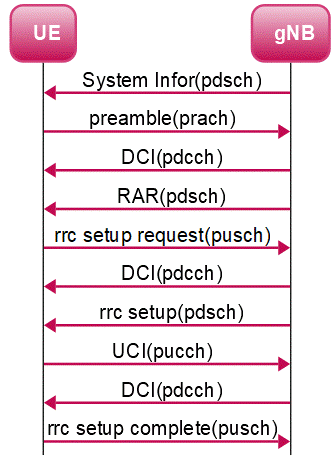

二  接入总体过程

从系统消息开始，到RRC建立完成。把UE与gNB的每一步交互都讲清楚。

三  分步骤详解

1. UE获取系统消息

对于接入来说，最重要的部分是SIB1里关于rach的配置：

rach-ConfigCommon: setup (1)

    setup

        rach-ConfigGeneric

            prach-ConfigurationIndex: 98

            msg1-FDM: one (0)

            msg1-FrequencyStart: 16

            zeroCorrelationZoneConfig: 13

            preambleReceivedTargetPower: -108 dBm

            preambleTransMax: n10 (6)

            powerRampingStep: dB6 (3)

            ra-ResponseWindow: sl20 (5)

        ssb-perRACH-OccasionAndCB-PreamblesPerSSB: one (3)

            one: n40 (9)

        ra-ContentionResolutionTimer: sf64 (7)

        rsrp-ThresholdSSB: -120dBm <= SS-RSRP < -119dBm (37)

        prach-RootSequenceIndex: l139 (1)

            l139: 0

        msg1-SubcarrierSpacing: kHz30 (1)

        restrictedSetConfig: unrestrictedSet (0)

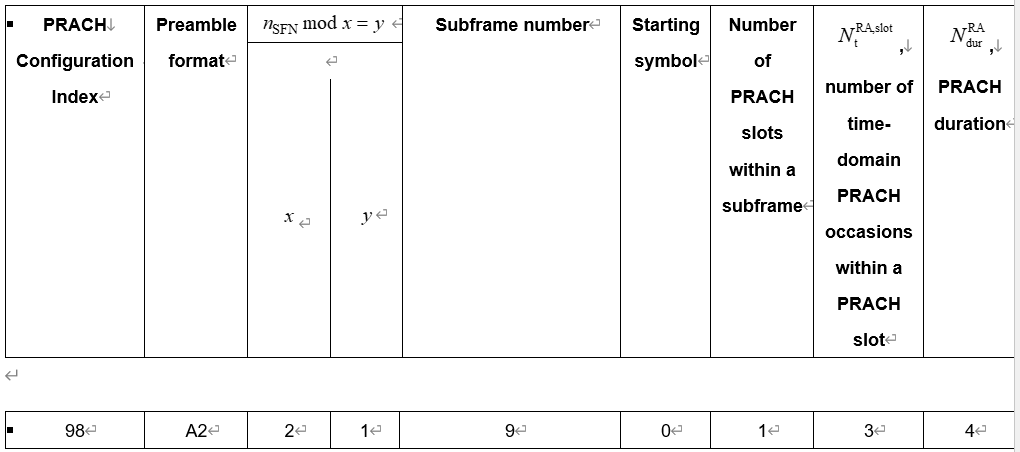

            模2余1的sfn, 9号slot

这个表里面假定子载波间隔是15khz，而实际上使用的是30 khz。所以实际的时隙应该是18， 19slot。

根据规范



where

-    is given by the parameter "starting symbol" in Tables 6.3.3.2-2 to 6.3.3.2-4;

-    is the PRACH transmission occasion within the PRACH slot, numbered in increasing order from 0 to  within a RACH slot where  is given Tables 6.3.3.2-2 to 6.3.3.2-4 for  and fixed to 1 for ;

-    is given by Tables 6.3.3.2-2 to 6.3.3.2-4;

-    is given by

-   if
