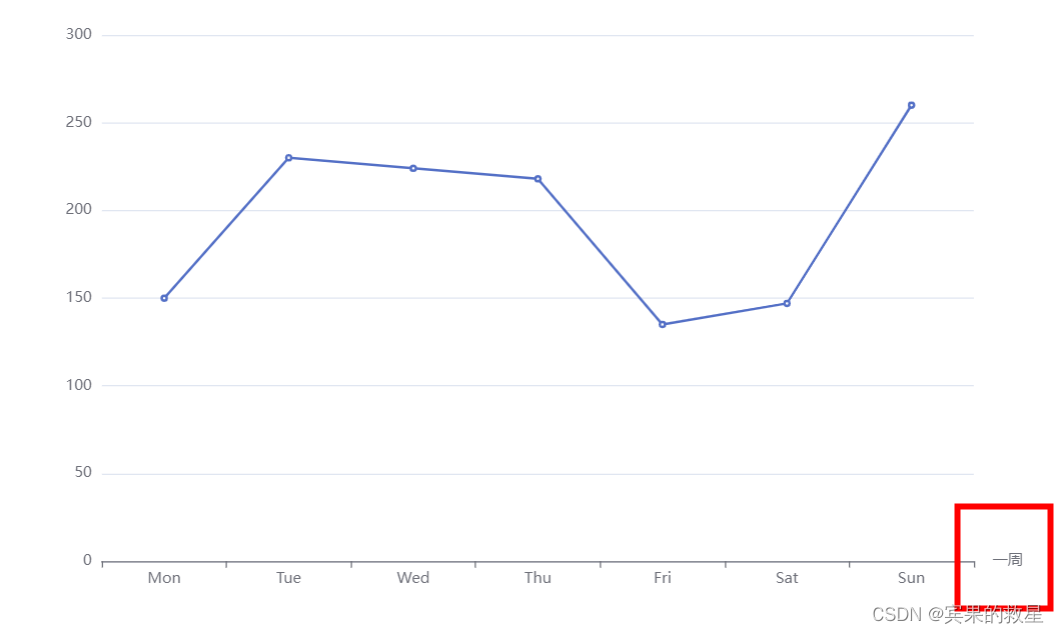

x轴名称

option = {
  xAxis: {
    type: 'category',
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
    name:"一周",//名称。
    nameLocation:'end',//名称显示位置。
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [150, 230, 224, 218, 135, 147, 260],
      type: 'line'
    }
  ]
};

x轴文本倾斜

option = {
  xAxis: {
    type: 'category',
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
    axisLabel : {
        interval:0, //刻度标签的显示间隔
        rotate:"45"
    }
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [150, 230, 224, 218, 135, 147, 260],
      type: 'line'
    }
  ]
};

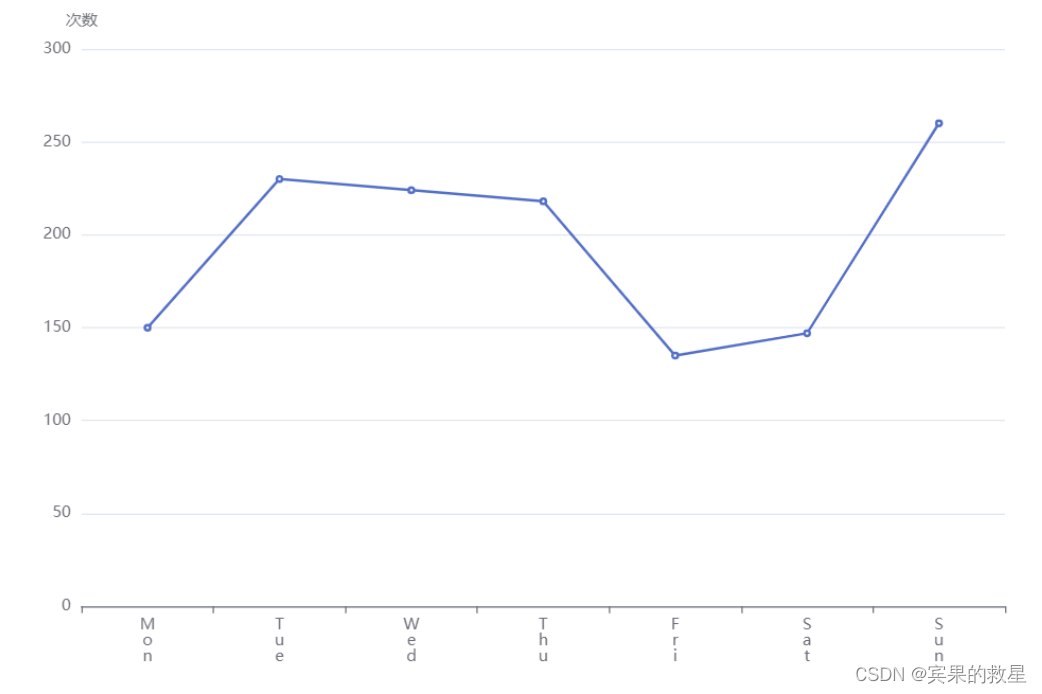

x轴文本竖直展示

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        axisLabel: {
          interval: 0,
          formatter:function(value)  {
              return value.split("").join("\n");
          }
        }
    },
    yAxis: [
        {
            name: '次数',
            type: 'value',
        },
    ],
    series: [
        {
            type: 'line',
            data: [150, 230, 224, 218, 135, 147, 260],

        },
    ]
};

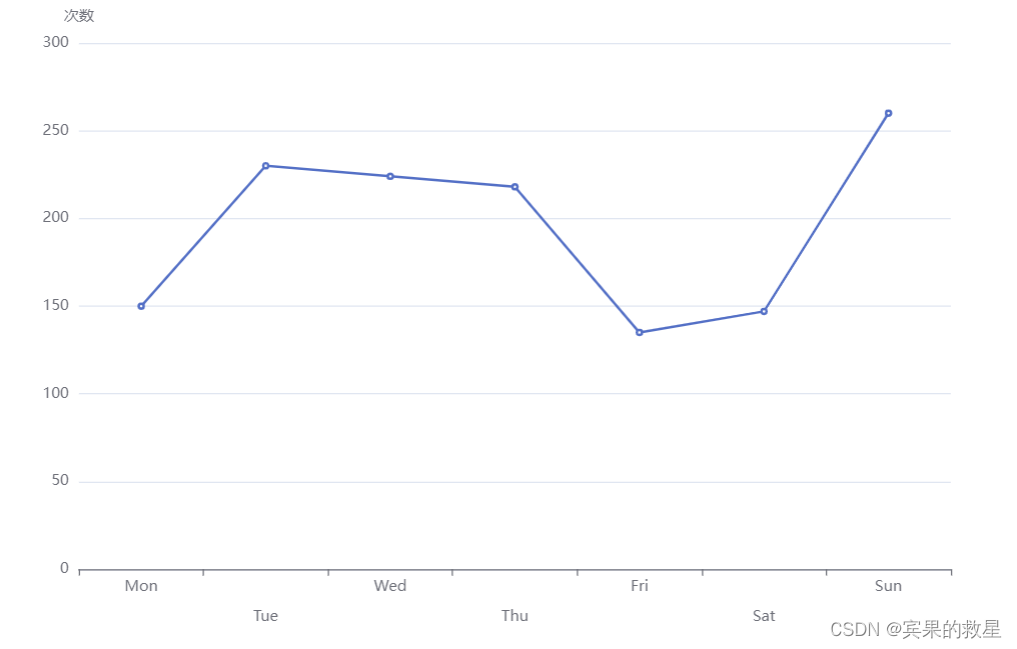

x轴隔一个换行

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        axisLabel : {
          clickable:true,//并给图表添加单击事件  根据返回值判断点击的是哪里
          interval : 0,
          formatter : function(params,index){
            if (index % 2 != 0) {
                return '\n\n' + params;
            }
            else {
                return params;
            }
          }

        }
    },
    yAxis: [
        {
            name: '次数',
            type: 'value',
        },
    ],
    series: [
        {
            type: 'line',
            data: [150, 230, 224, 218, 135, 147, 260],

        },
    ]
};

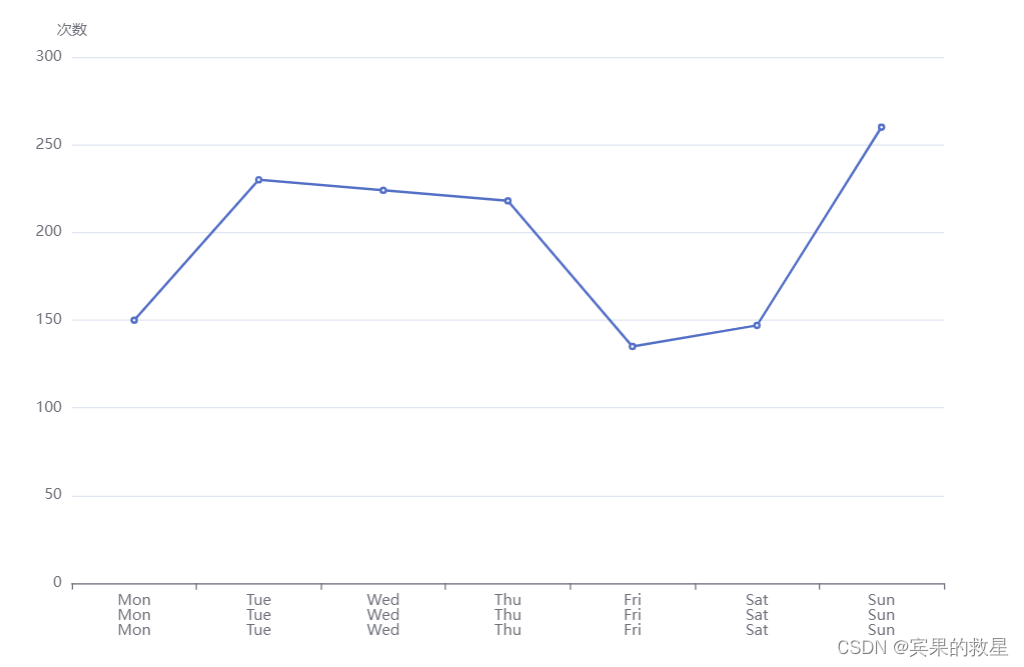

x轴换行展示

option = {
    xAxis: {
        type: 'category',
        data: ['MonMonMon', 'TueTueTue', 'WedWedWed', 'ThuThuThu', 'FriFriFri', 'SatSatSat', 'SunSunSun'],
        axisLabel : {
          formatter : function(params){
            var name = "";// 最终
            var num = params.length;// 标签个数
            var col = 3;// 每行显示字个数
            var row = Math.ceil(num / col);// 显示几行，向上取整

            // 条件等同于row>1
            if (num > col) {
              for (var p = 0; p < row; p++) {
                var tempStr = "";// 表示每一次截取的字符串
                var start = p * col;// 开始截取的位置
                var end = start + col;// 结束截取的位置
                // 此处特殊处理最后一行的索引值
                if (p == row - 1) {
                  // 最后一次不换行
                  tempStr = params.substring(start, num);
                } else {
                  // 每一次拼接字符串并换行
                  tempStr = params.substring(start, end) + "\n";
                }
                name += tempStr;// 最终拼成的字符串
                }

            } else {
              name = params; // 将旧标签的值赋给新标签
            }
            return name
          }
        }
    },
    yAxis: [
        {
            name: '次数',
            type: 'value',
        },
    ],
    series: [
        {
            type: 'line',
            data: [150, 230, 224, 218, 135, 147, 260],

        },
    ]
};

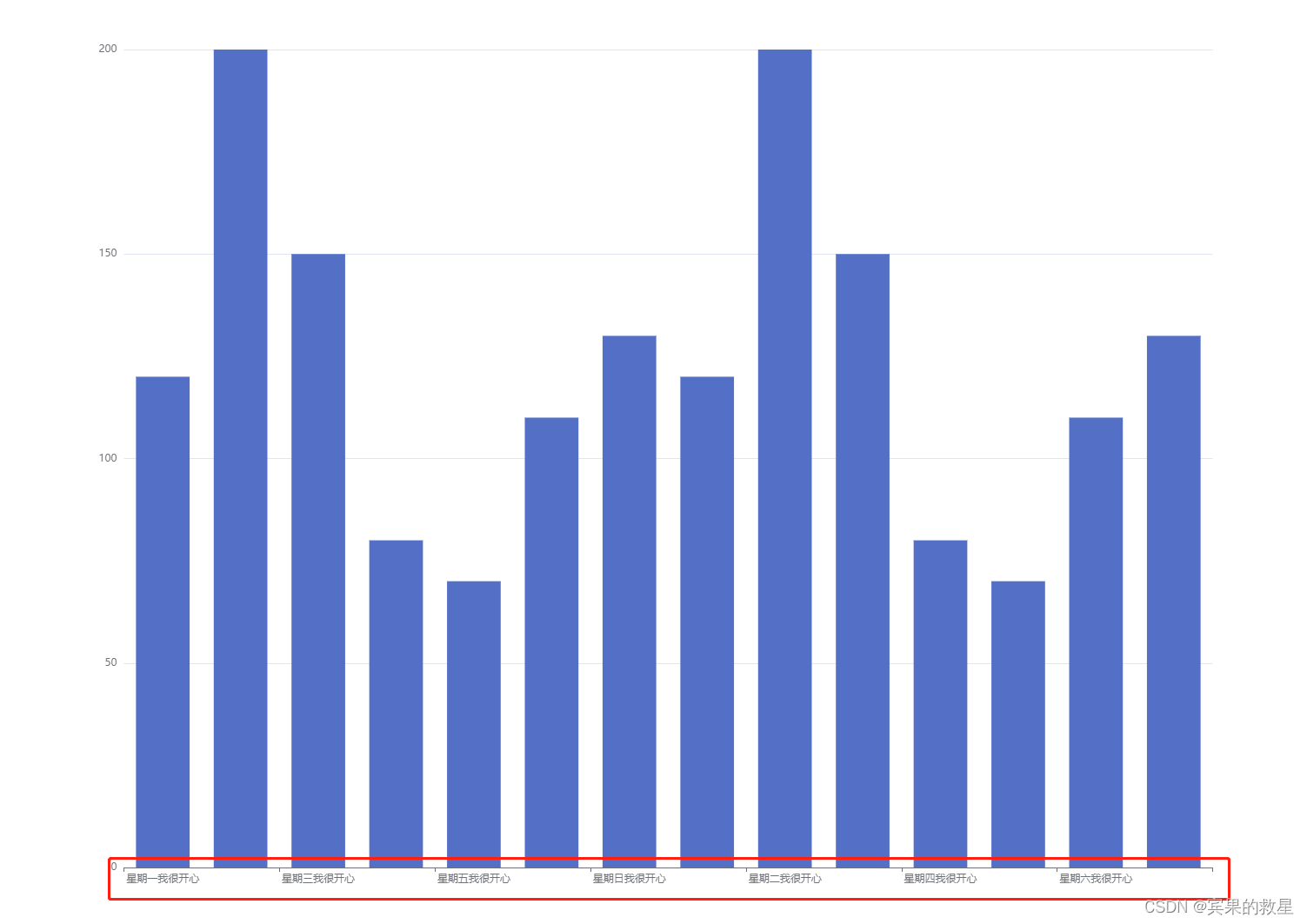

x轴数量过多，全部显示

正常情况下会出现一个隔一个的情况。

option = {
  xAxis: {
    type: 'category',
    data: ['星期一我很开心', '星期二我很开心', '星期三我很开心', '星期四我很开心', '星期五我很开心', '星期六我很开心', '星期日我很开心','星期一我很开心', '星期二我很开心', '星期三我很开心', '星期四我很开心', '星期五我很开心', '星期六我很开心', '星期日我很开心']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [120, 200, 150, 80, 70, 110, 130,120, 200, 150, 80, 70, 110, 130],
      type: 'bar'
    }
  ]
};

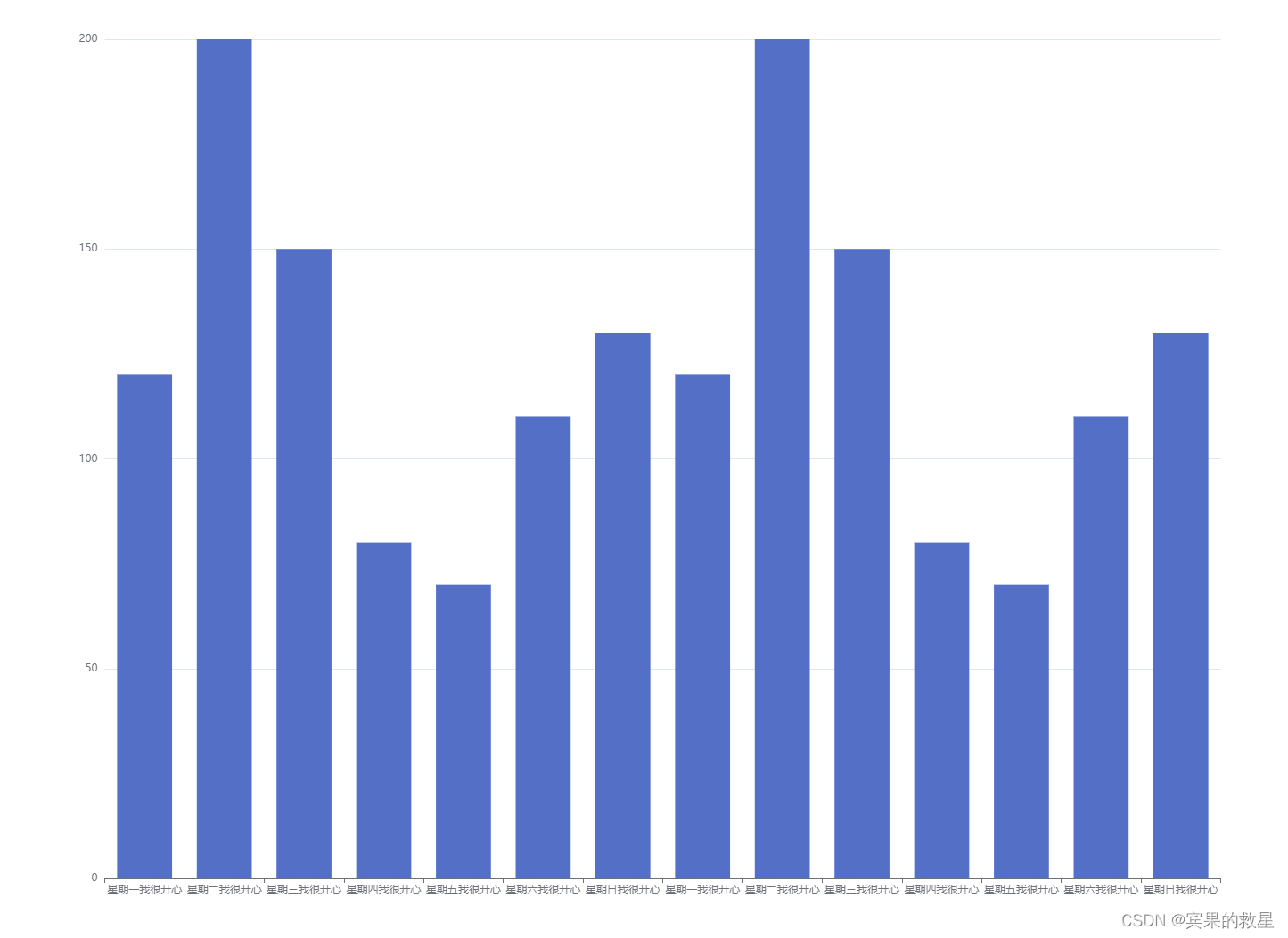

期望效果:

option = {
  xAxis: {
    type: 'category',
    axisLabel:{interval: 0},
    data: ['星期一我很开心', '星期二我很开心', '星期三我很开心', '星期四我很开心', '星期五我很开心', '星期六我很开心', '星期日我很开心','星期一我很开心', '星期二我很开心', '星期三我很开心', '星期四我很开心', '星期五我很开心', '星期六我很开心', '星期日我很开心']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [120, 200, 150, 80, 70, 110, 130,120, 200, 150, 80, 70, 110, 130],
      type: 'bar'
    }
  ]
};

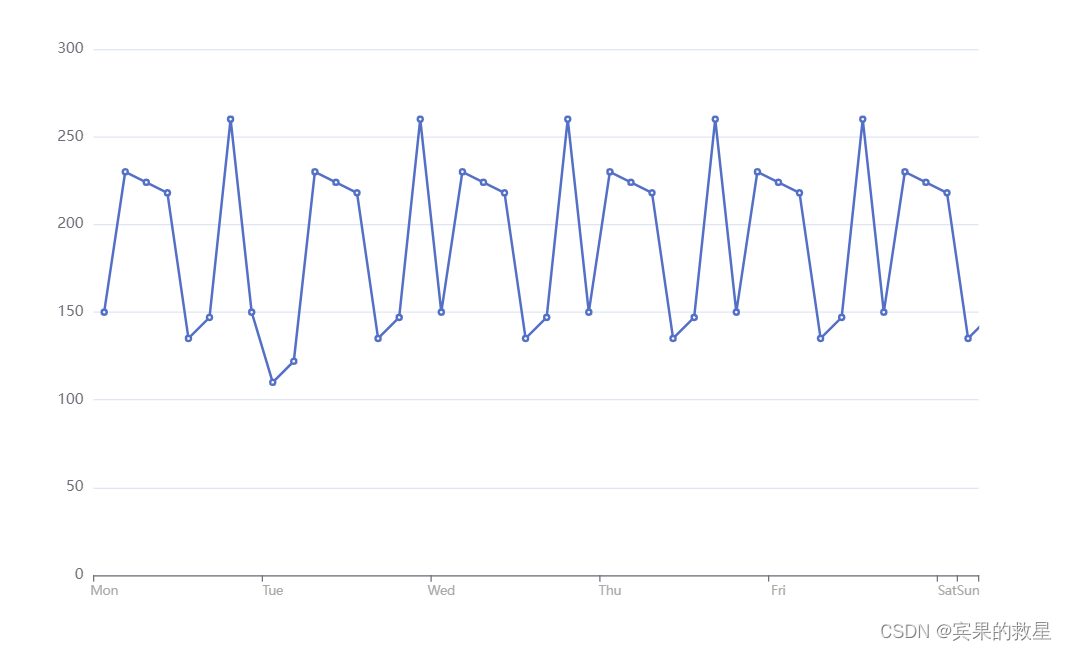

x轴数量过多，间隔七条

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun','Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun','Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun','Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun','Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun','Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        axisLabel: {
            interval:7,//interval为x轴两相邻数据之间所包含数据条数
            show: true,
            textStyle: {
              color: "#a9a9a9", //更改坐标轴文字颜色
              fontSize: 10 //更改坐标轴文字大小
            },
            showMinLabel: true,//显示最小值
            showMaxLabel: true,//显示最大值
        },
    },
    yAxis: [
        {
            type: 'value',
        },
    ],
    series: [
        {
            type: 'line',
            data: [150, 230, 224, 218, 135, 147, 260,150,110,122,230, 224, 218, 135, 147, 260,150, 230, 224, 218, 135, 147, 260,150, 230, 224, 218, 135, 147, 260,150, 230, 224, 218, 135, 147, 260,150, 230, 224, 218, 135, 147, 260],

        },
    ]
};

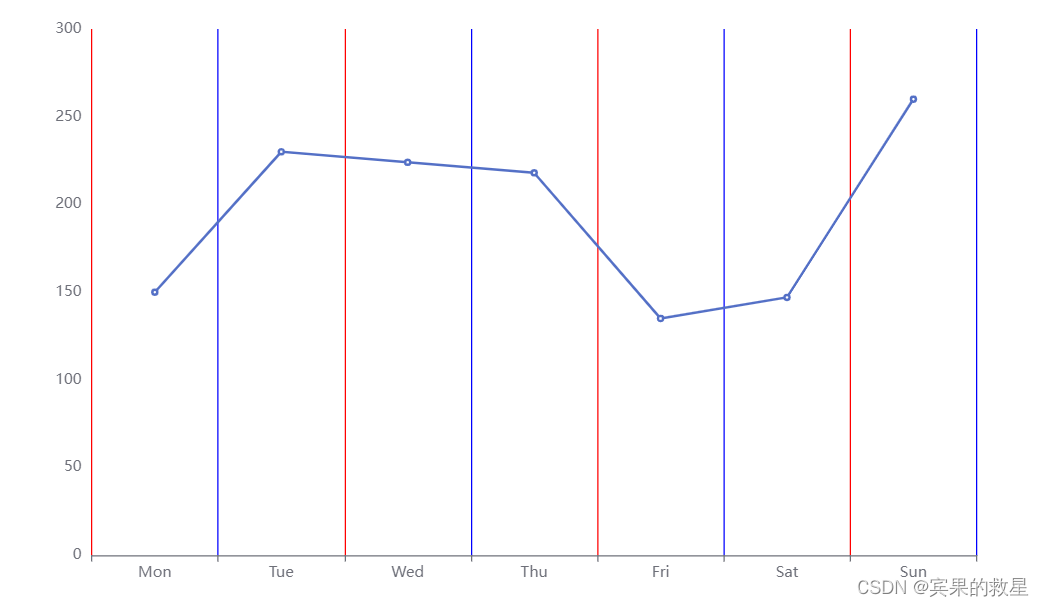

x轴坐标线

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
        splitLine: {
            show: true,
            lineStyle:{
                color:['red','blue'],
            }
        }
    },
    yAxis: {
        type: 'value',
        splitLine: {
            show: false
        }
    },
    series: [
        {
            type: 'line',
            yAxisIndex: 0,
            data: [150, 230, 224, 218, 135, 147, 260],

        },
    ]
};
