本文提供了4种解决ECharts X轴标签过长导致文字重叠的方案：1) 标签倾斜摆放；2) 限制每行字数换行显示；3) 垂直竖显文字；4) 隔行显示。此外，推荐使用卡拉云快速生成图表，无需前端开发。

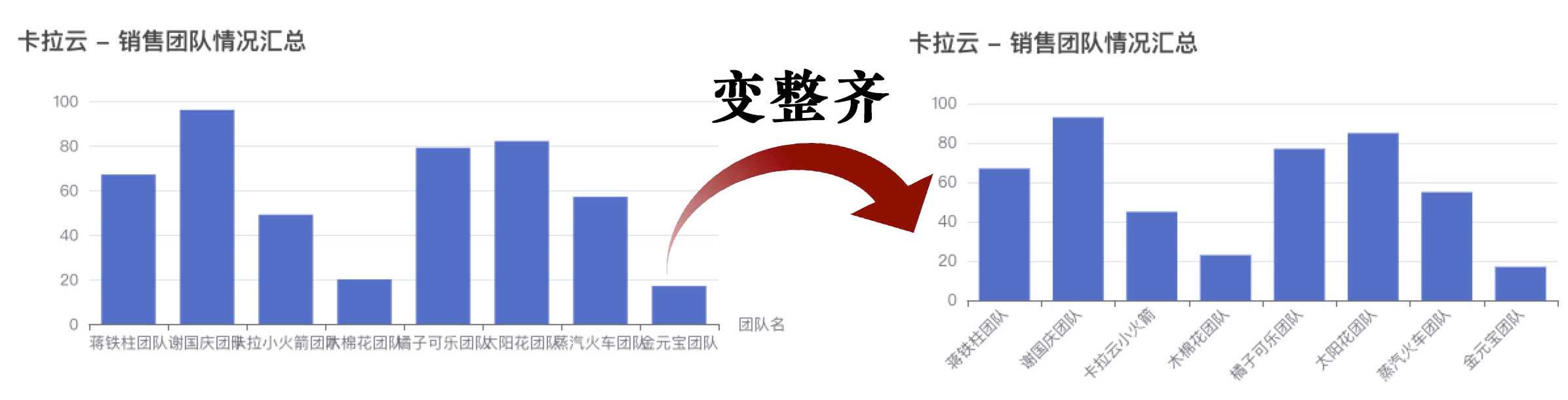

echart

另外，这个世界已经悄然发生变化，现在根本无需写任何前端代码，直接使用卡拉云 —— 新一代低代码开发工具帮你搭建后台工具，卡拉云可一键接入常见数据库及 API ，无需懂前端，内置完善的各类前端组件，无需调试，拖拽即用。原来三天的工作量，现在 1 小时搞定，谁用谁知道，用上早下班，详见本文文末。

我们开始吧。

方法一：Echarts X 轴标签倾斜摆放

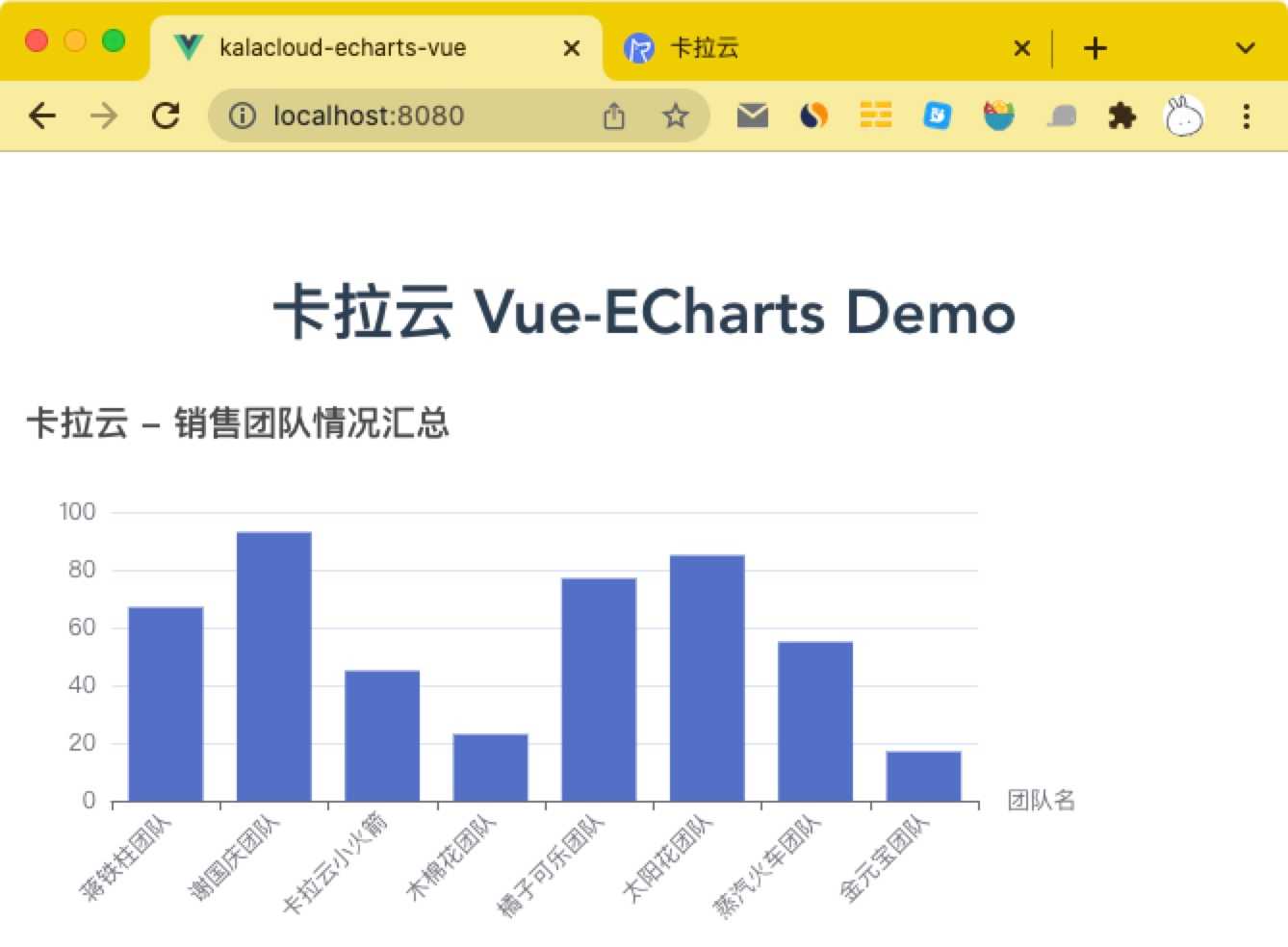

echarts-45

我个人比较喜欢 45 度倾斜显示，兼顾美观的前提下解决 echarts X 轴标签文字过多导致的显示不全。

myChart.setOption({
  title: { text: '卡拉云 - 销售团队情况汇总' },
  tooltip: {},
  xAxis: {
    data: [
      '蒋铁柱团队',
      '谢国庆团队',
      '卡拉云小火箭',
      '木棉花团队',
      '橘子可乐团队',
      '太阳花团队',
      '蒸汽火车团队',
      '金元宝团队'
    ],
    name: '团队名', // X 坐标轴名称
    nameLocation: 'end', // 名称显示在 X 坐标轴的位置
    axisLabel: {
      //  X 坐标轴标签相关设置
      interval: 0,
      rotate: '45'
    }
  },
  yAxis: {},
  series: [
    {
      name: '数量',
      type: 'bar',
      data: [67, 93, 45, 23, 77, 85, 55, 17]
    }
  ]
});

rotate 调整 X 轴标签倾斜角度，一般倾斜 45 度就能完美解决 X 轴标签超长显示问题
interval 间隔显示。0 为显示所有 X 轴标签，1 为空一个显示一个等

扩展阅读：《12 款最棒 Vue 开源 UI 库测评 - 特别针对国内使用场景推荐》

方法二：Echarts X 轴限制每行字数，换行显示

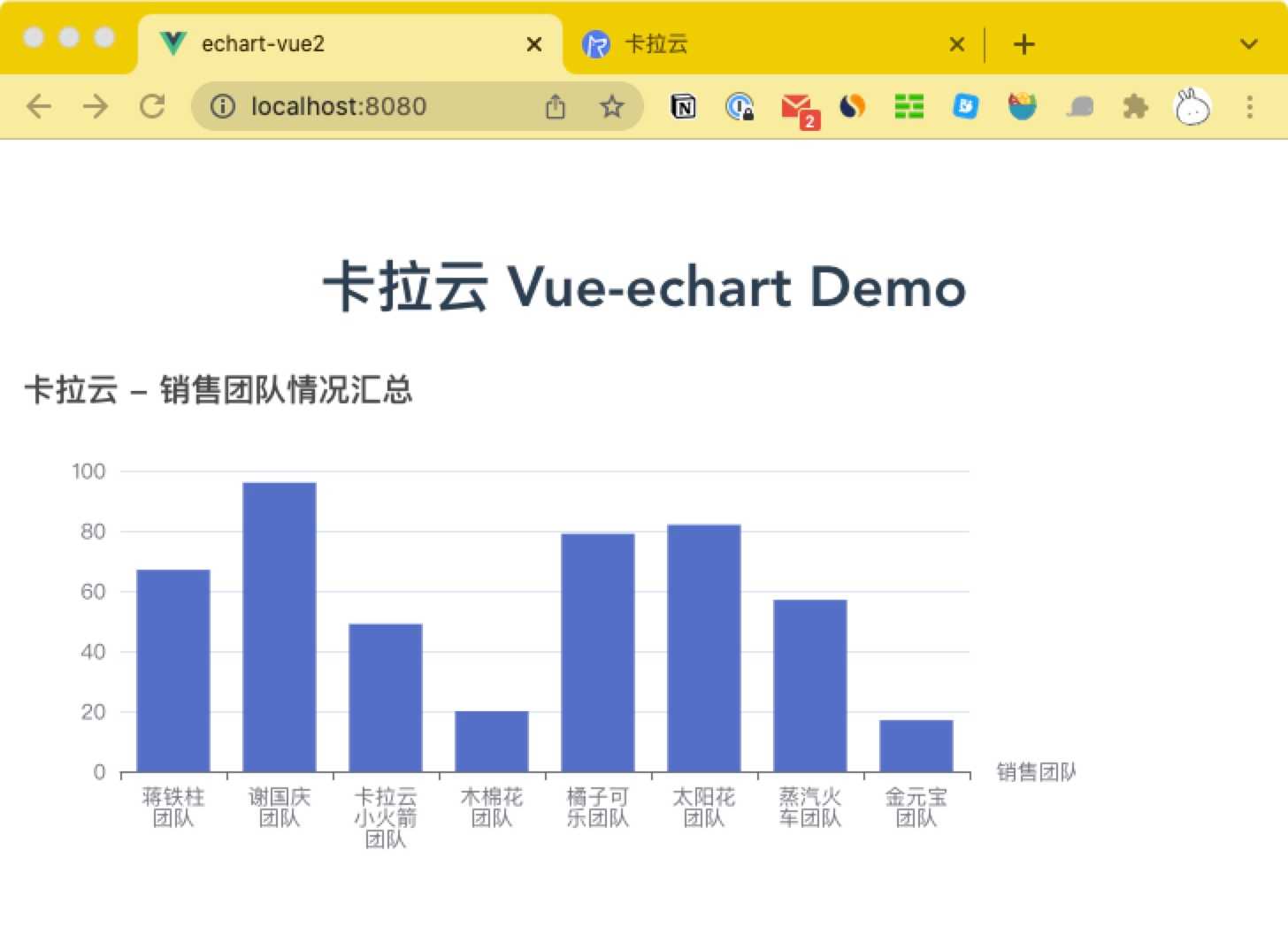

echarts-transverse

「换行显示标签」适合按字数断句的场景，X 轴每个标签都是前 N 个字一断是一个完整的词时，特别适合这种场景实用。

myChart.setOption({
  title: { text: '卡拉云 - 销售团队情况汇总' },
  tooltip: {},
  xAxis: {
    data: [
      '蒋铁柱团队',
      '谢国庆团队',
      '卡拉云小火箭',
      '木棉花团队',
      '橘子可乐团队',
      '太阳花团队',
      '蒸汽火车团队',
      '金元宝团队'
    ],
    name: '团队名', // X 坐标轴名称
    nameLocation: 'end', // 名称显示在 X 坐标轴的位置

    axisLabel: {
      formatter: function (params) {
        var newParamsName = ''; // 拼接后的新字符串
        var paramsNameNumber = params.length; // 实际标签数
        var provideNumber = 3; // 每行显示的字数
        var rowNumber = Math.ceil(paramsNameNumber / provideNumber); // 如需换回，算出要显示的行数

        if (paramsNameNumber > provideNumber) {
          /** 循环每一行,p表示行 */

          for (var i = 0; i < rowNumber; i++) {
            var tempStr = ''; // 每次截取的字符串
            var start = i * provideNumber; // 截取位置开始
            var end = start + provideNumber; // 截取位置结束

            // 最后一行的需要单独处理

            if (i == rowNumber - 1) {
              tempStr = params.substring(start, paramsNameNumber);
            } else {
              tempStr = params.substring(start, end) + '\n';
            }
            newParamsName += tempStr;
          }
        } else {
          newParamsName = params;
        }

        return newParamsName;
      }
    }
  },
  yAxis: {},
  series: [
    {
      name: '数量',
      type: 'bar',
      data: [67, 93, 45, 23, 77, 85, 55, 17]
    }
  ]
});

使用 formatter 函数实现换行

扩展阅读：《最棒的 7 个 Laravel admin 后台管理系统推荐》

方法三：Echarts X 轴垂直竖显文字

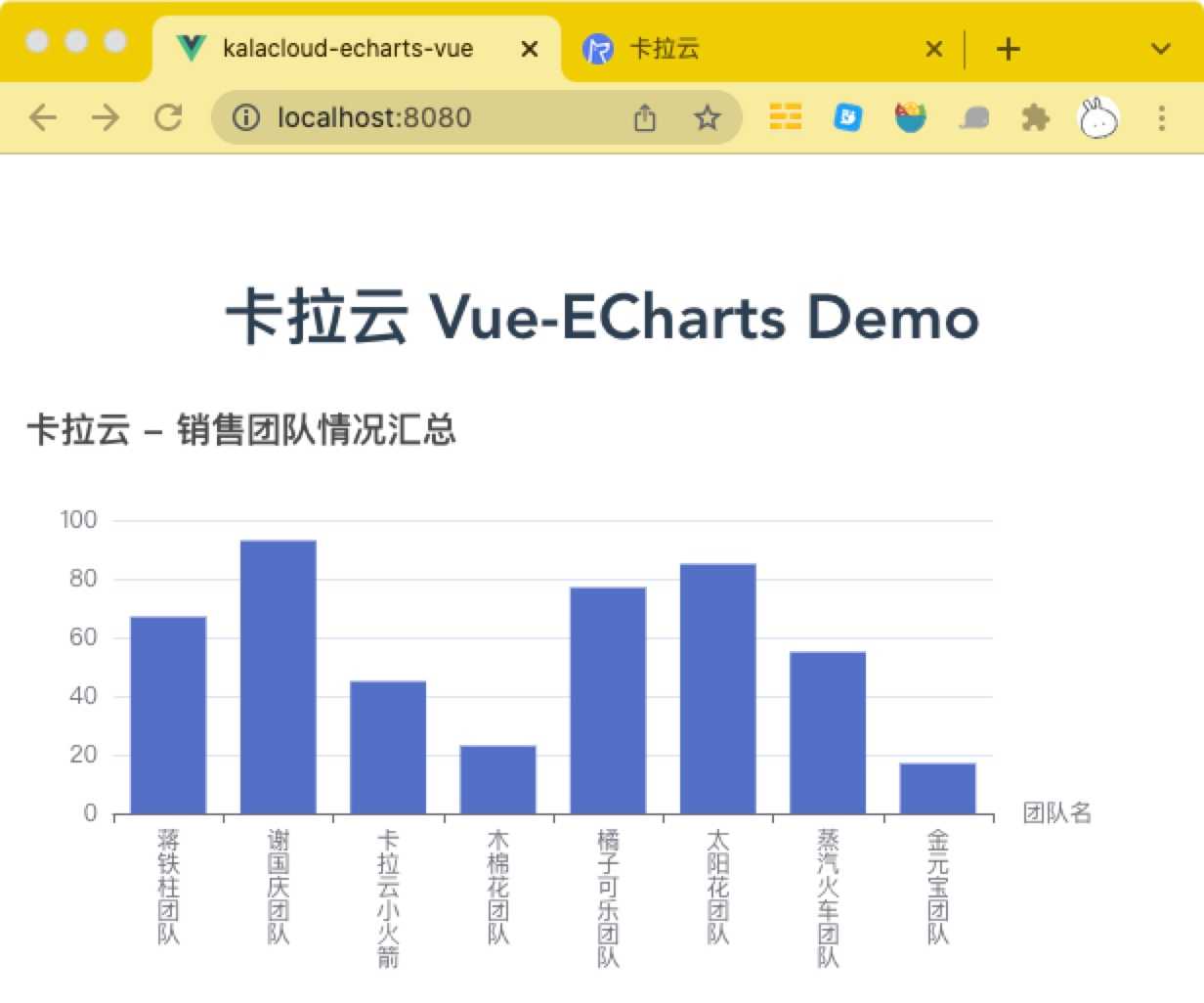

echarts-perpendicular

「垂直显示标签」的情况，显得更正式一些。

myChart.setOption({
  title: { text: '卡拉云 - 销售团队情况汇总' },
  tooltip: {},
  xAxis: {
    data: [
      '蒋铁柱团队',
      '谢国庆团队',
      '卡拉云小火箭',
      '木棉花团队',
      '橘子可乐团队',
      '太阳花团队',
      '蒸汽火车团队',
      '金元宝团队'
    ],
    name: '团队名', // X 坐标轴名称
    nameLocation: 'end', // 名称显示在 X 坐标轴的位置

    axisLabel: {
      interval: 0,
      formatter: function (value) {
        return value.split('').join('\n');
      }
    }
  },
  yAxis: {},
  series: [
    {
      name: '数量',
      type: 'bar',
      data: [67, 93, 45, 23, 77, 85, 55, 17]
    }
  ]
});

使用 formatter 函数实现换行，这里是每个字一行的形式进行换行。

扩展阅读：《最好用的 6 款 Vue 拖拽组件库推荐》

方法四：Echarts X 轴隔行显示

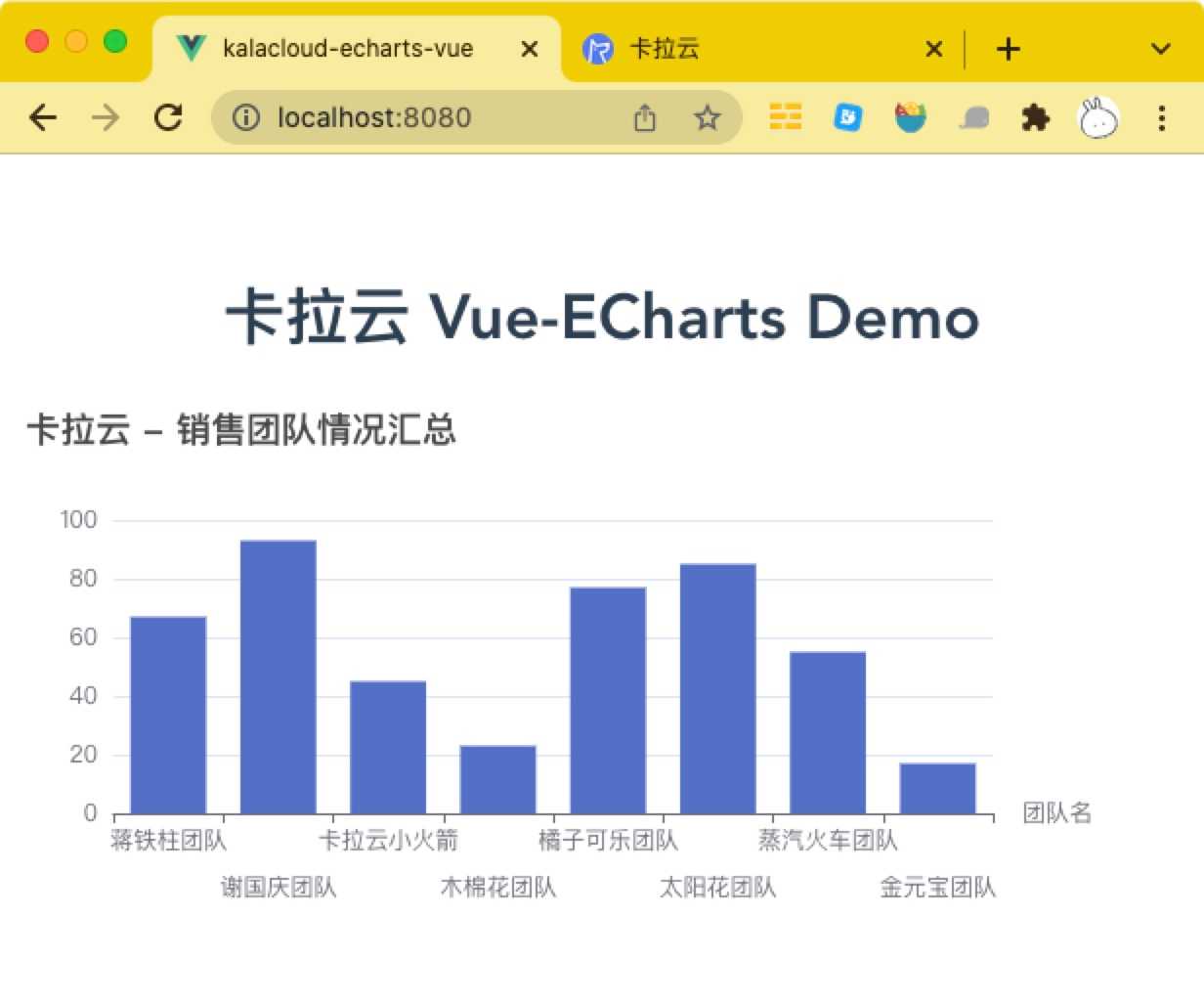

echarts-repeat

「间隔显示标签」是标签错落有致的显示在页面上。

myChart.setOption({
  title: { text: '卡拉云 - 销售团队情况汇总' },
  tooltip: {},
  xAxis: {
    data: [
      '蒋铁柱团队',
      '谢国庆团队',
      '卡拉云小火箭',
      '木棉花团队',
      '橘子可乐团队',
      '太阳花团队',
      '蒸汽火车团队',
      '金元宝团队'
    ],
    name: '团队名', // X 坐标轴名称
    nameLocation: 'end', // 名称显示在 X 坐标轴的位置

    axisLabel: {
      clickable: true,
      interval: 0,
      formatter: function (params, index) {
        if (index % 2 != 0) {
          return '\n\n' + params;
        } else {
          return params;
        }
      }
    }
  },
  yAxis: {},
  series: [
    {
      name: '数量',
      type: 'bar',
      data: [67, 93, 45, 23, 77, 85, 55, 17]
    }
  ]
});

扩展阅读：《Vue 实现 PDF 文件在线预览 - 手把手教你写 Vue PDF 预览功能》

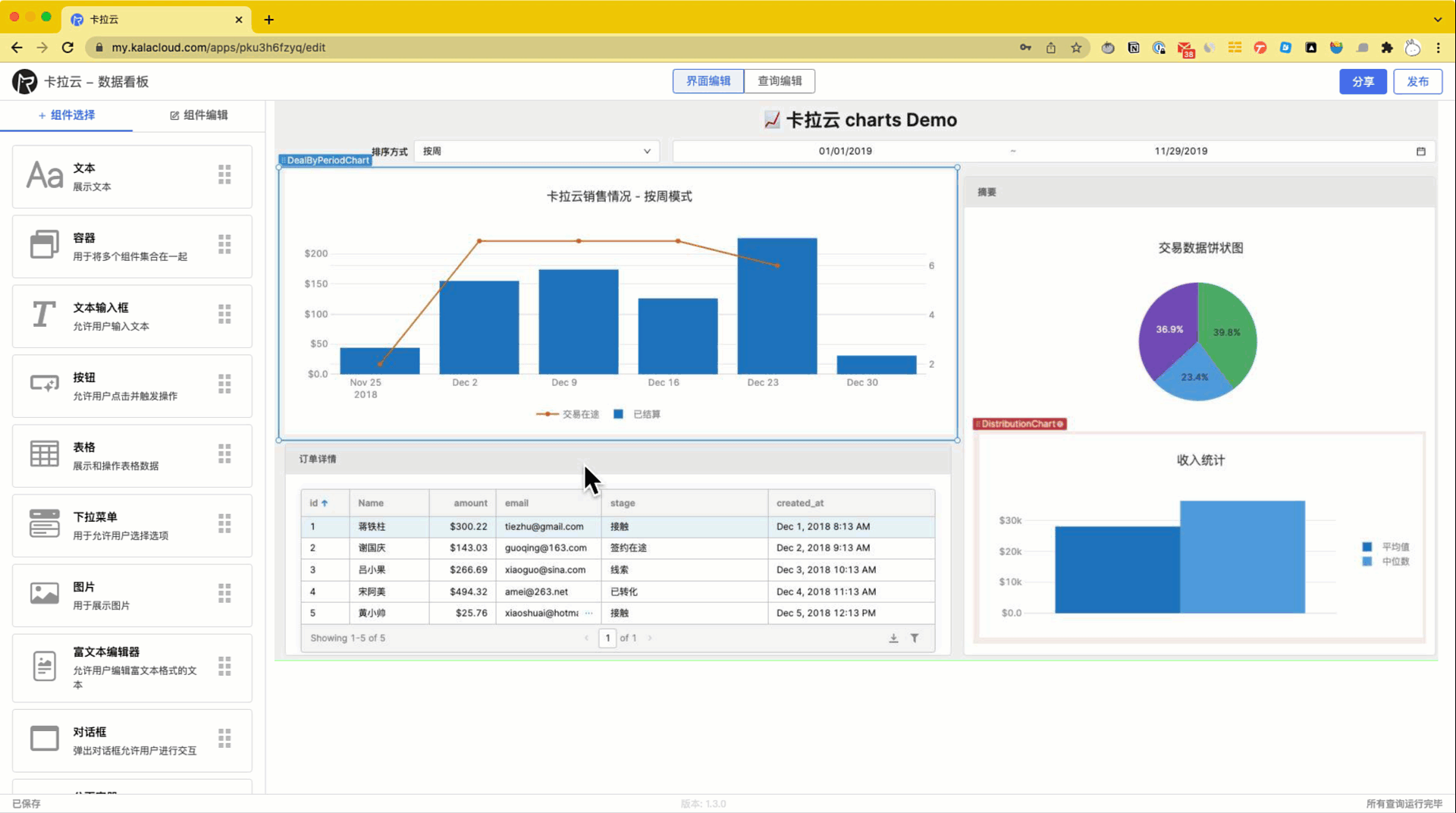

使用「卡拉云」直接生成图表

本文介绍了如何解决在 Vue 中 ECharts 标签文字超长的情况，虽然开源库已经帮我们解决了大部分造轮子的事，但总有些细枝末节的问题需要我们自己手动解决。那么有没有一种完全不用会前端，一行代码也不用写的方法，生成图表呢？这里推荐你使用卡拉云，卡拉云内置多种样式的图表，仅需鼠标拖拽即可生成，完全不用懂任何前端。
