点亮一个LED

一、建立工程步骤

1.打开Keil5软件

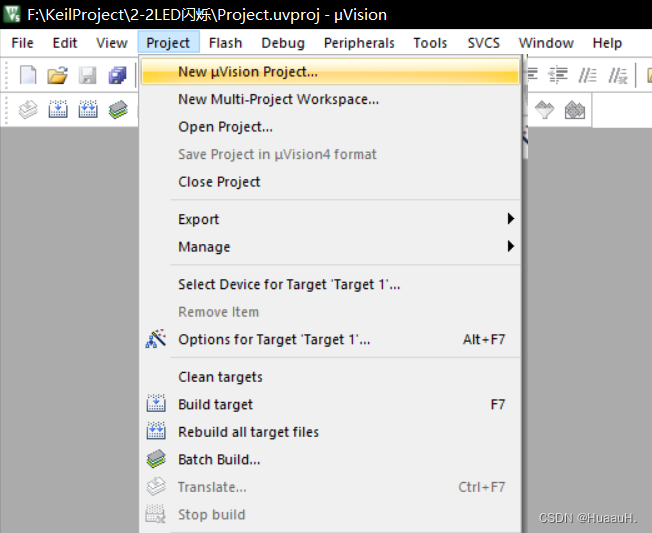

2.新建工程

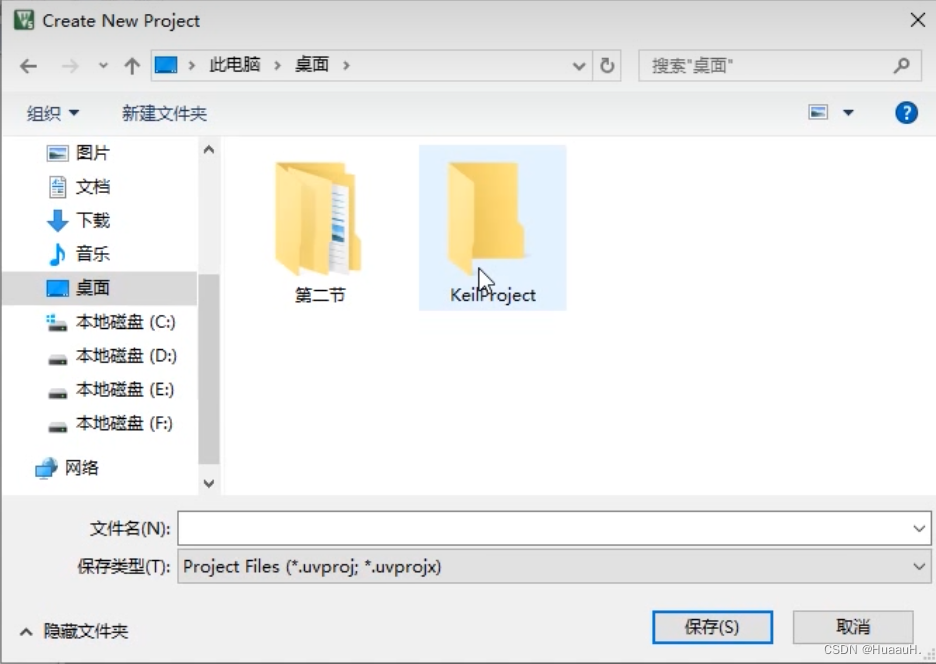

3.新建文件夹

4.再新建文件夹防止文件散乱

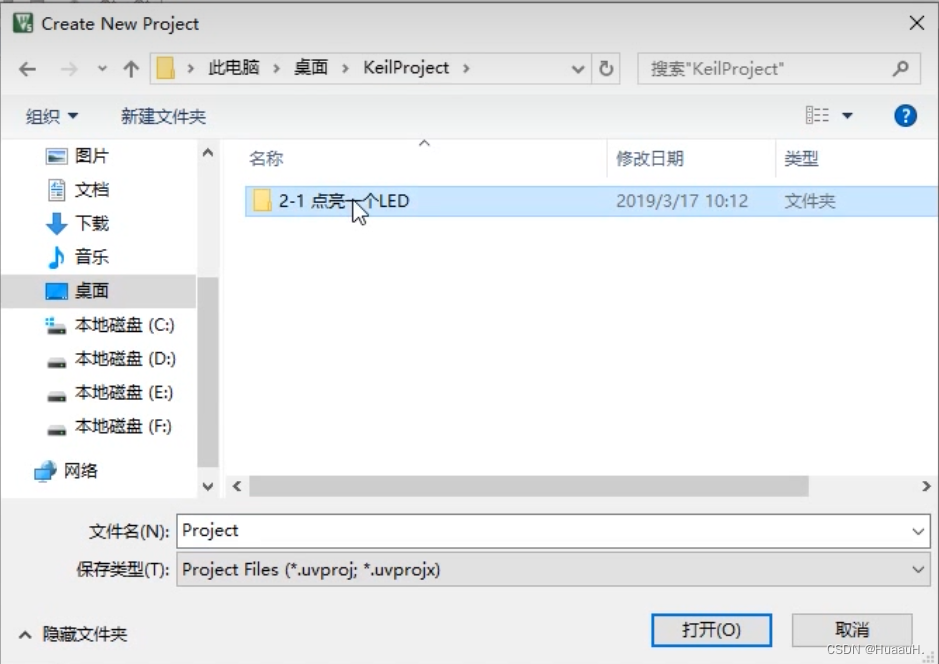

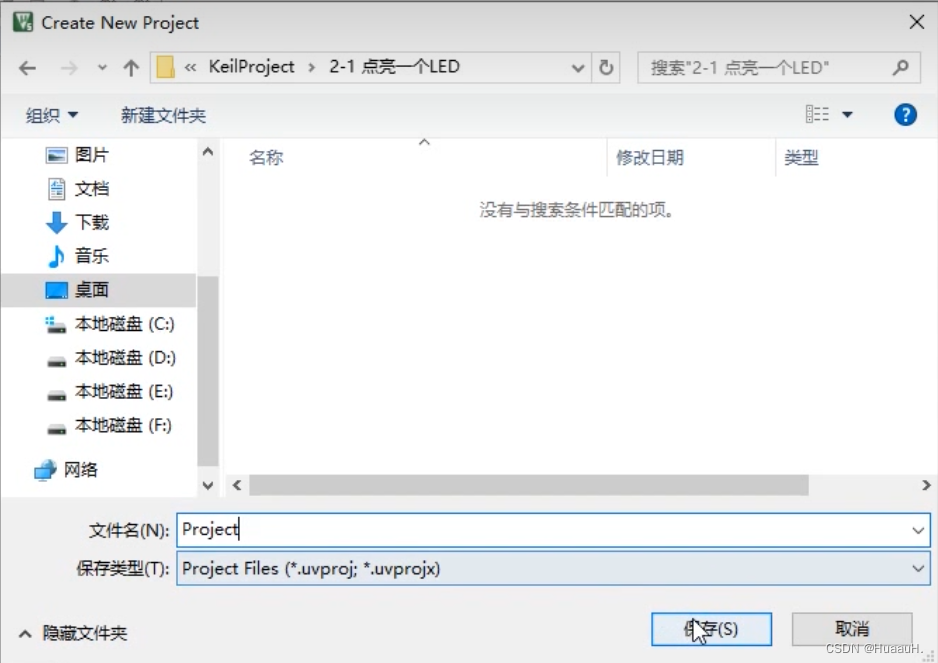

5.命名后保存

 6.选择型号

①找到Atmel



 ②选择AT89C52

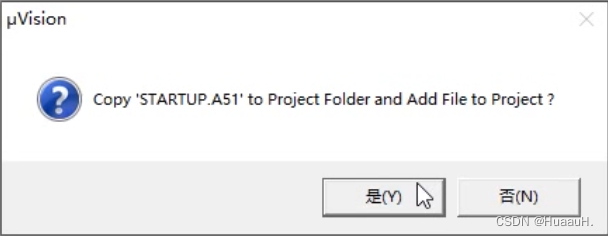

7.接着选择"是"和"否"都行

选择“是”新建工程后会自动帮你添加启动文件，启动文件我们一般不需要改，所以选择“否”。

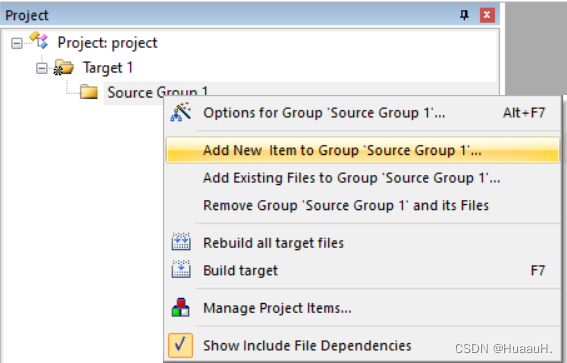

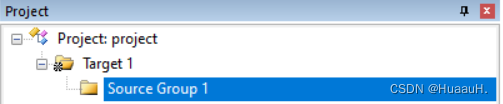

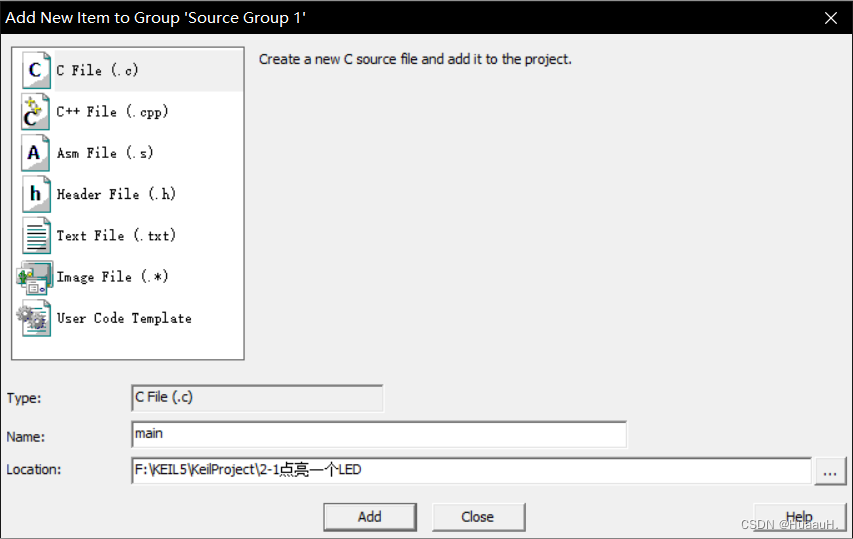

8.编写代码的文件夹，新建C语言程序文件



二、重要图标作用

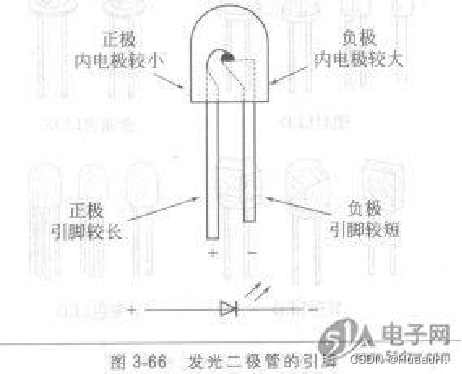

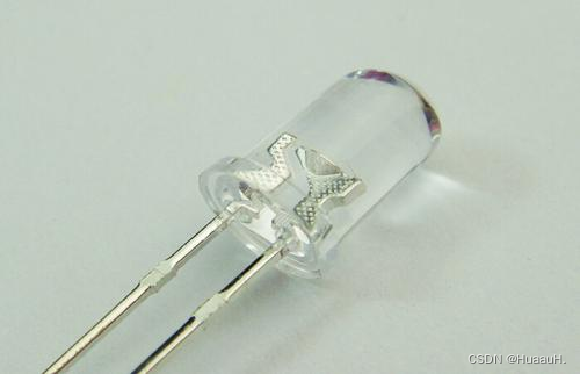

三、LED介绍

• 中文名：发光二极管
• 简称：LED
• 用途：照明、广告灯、指引灯、屏幕

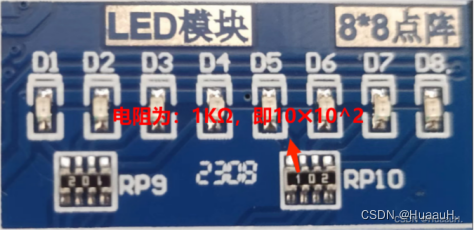

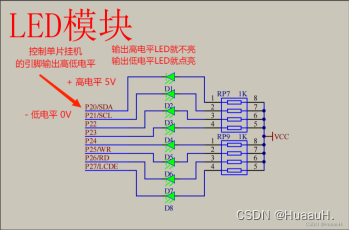

1.LED模块电路图

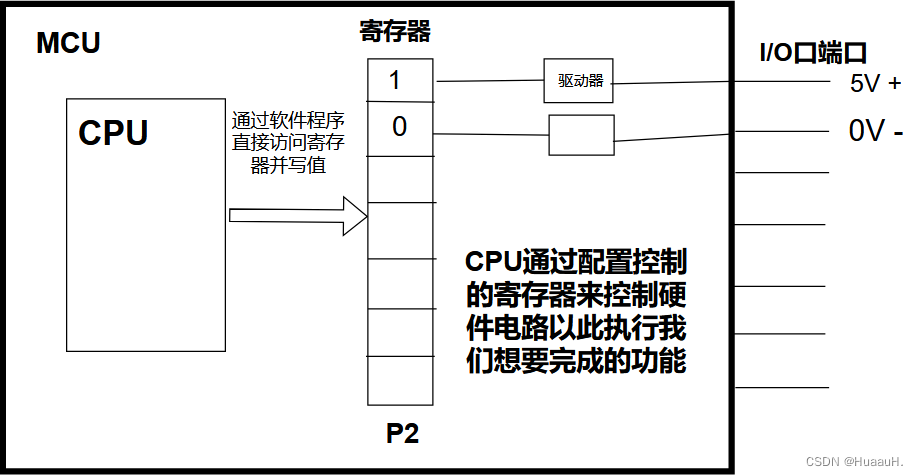

通过PCB原理图可以知道控制LED灯亮灭的是P2口的电平高低，并且接入+VCC5V即高电平1，LED灯要那个亮的话，P2端要设置为0，不亮就设置为1，有电势差，即有电流流过灯亮;



 四、编写程序

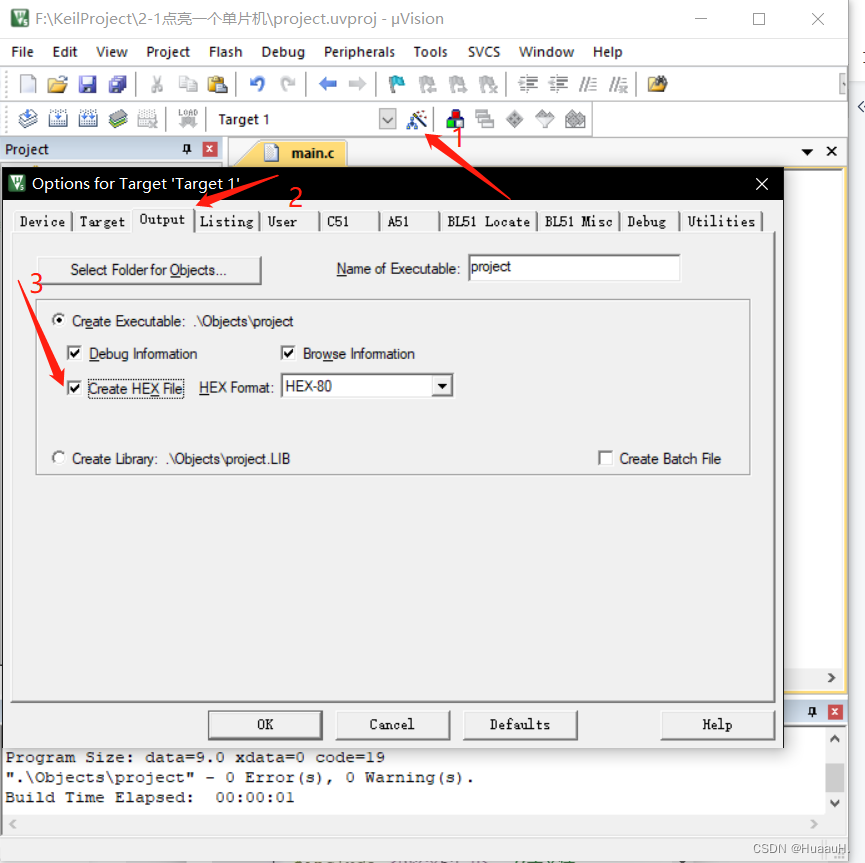

①设置

 ②代码

#include <REGX52.H>
void main()
{
	P2 = 0xFE;//1111 1110 0x是表示十六进制的前缀
}

1.P2=1111 1110，即第一个灯亮其他灯不亮，但是我们读取是从下面的，所有不是(P2=0111 1111)
2.用到P2口，要导入头文件#include <REGX52.H>
3.不能识别 P2=1111 1110这样的类型，所有将它转为16进制，开头用0x表示16进制的数

五、将程序下载到单片机

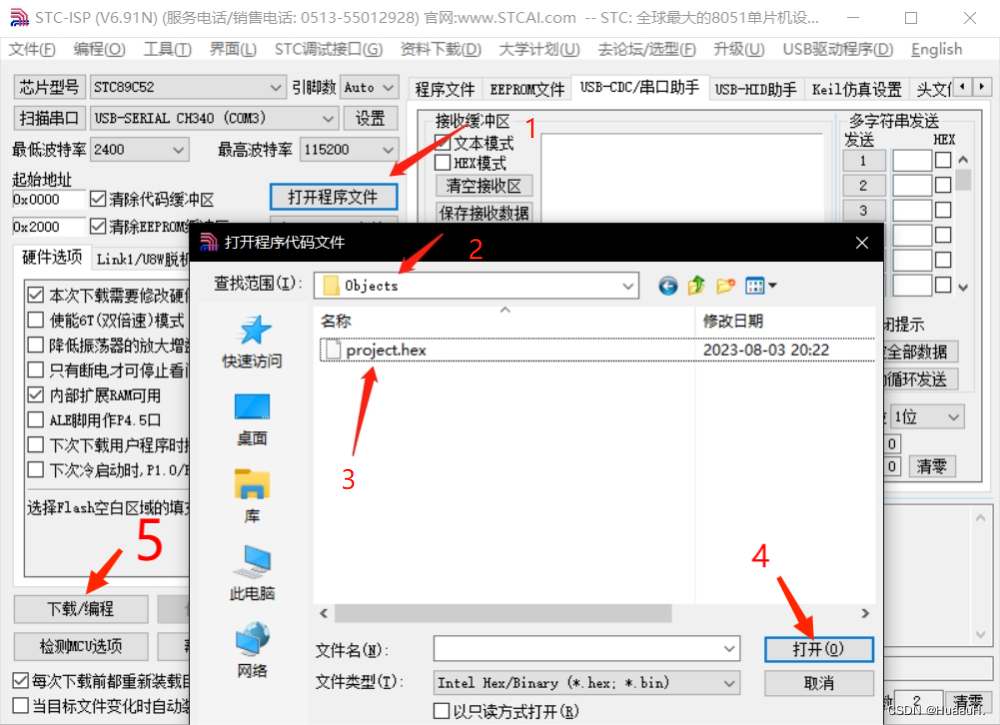

 ①打开STC-ISP

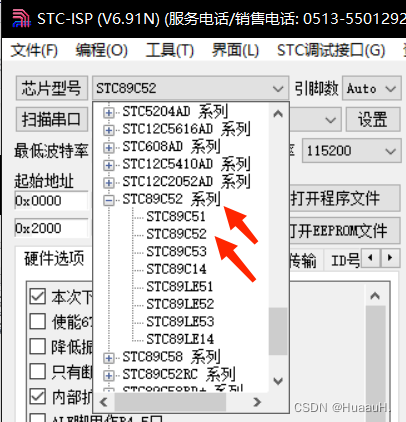

②选择型号

 ③下载程序步骤

六、LED一个亮一个灭

#include <REGX52.H>
void main()
{
	P2 = 0xAA;
}

 注意：

• 下载程序时先下载后上电
•  若烧录时一直显示正在检测目标单片机可以拔掉数据线重新接
• 注意型号，这个一般型号不对软件会提示你的型号
