前言

比较简短，另外一篇比较详细，有更多的内容，嘻嘻

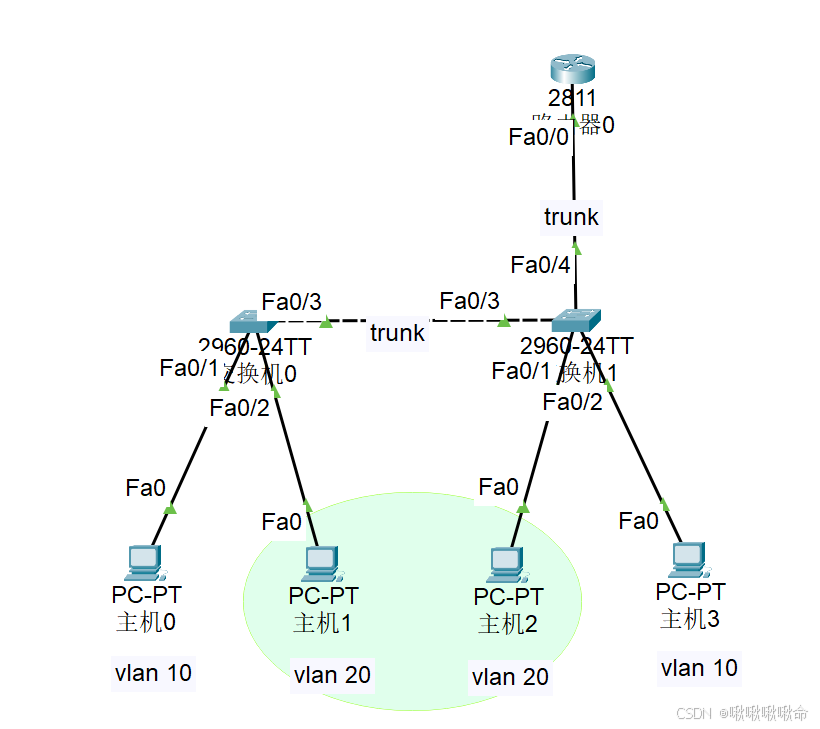

一、搭建拓扑图

1、选取设备

设备名称	设备型号	设备数量
交换机	2960-24TT	两台
电脑	PC-PT	4台
路由器	route-2811	1台

图例

二、配置交换机

1、划分vlan

#第一台交换机
enable
conf t
ho SW1        #给交换机给名字
vlan 10
vlan 20
ex

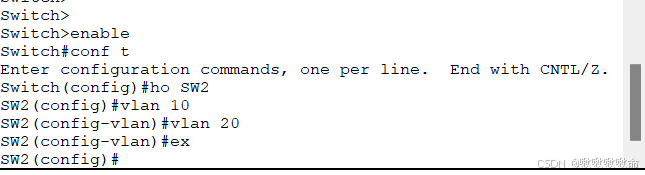

#第二台交换机
enable
conf t
ho SW2
vlan 10
vlan 20
ex

图例

2、配置接口

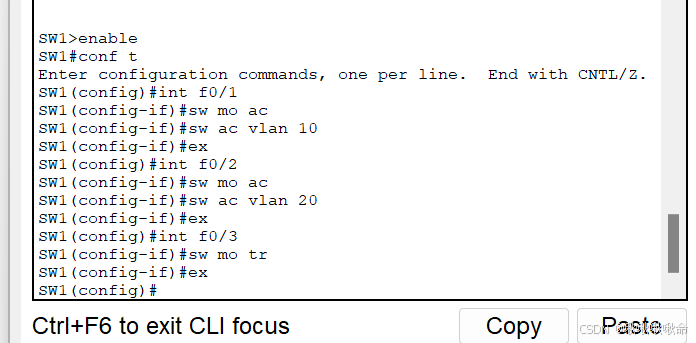

#第一台交换机接口
enable
conf t
int f0/1
sw mo ac
sw ac vlan 10
ex
int f0/2
sw mo ac
sw ac vlan 20
int f0/3                #trunk口
sw mo tr
ex
_______________________________________________________________

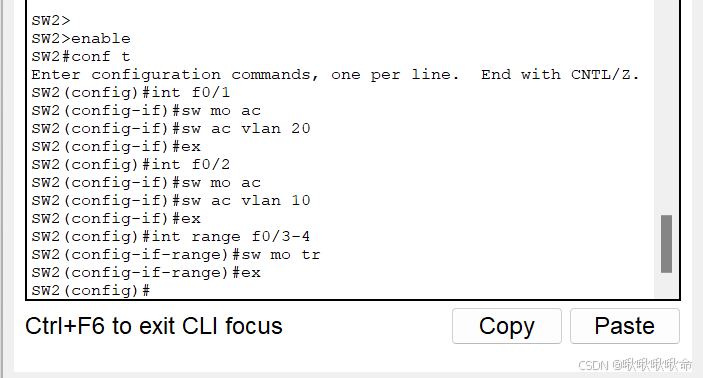

#第二台交换机
enable
conf t
int f0/1
sw mo ac
sw ac vlan 20
ex
int f0/2
sw mo ac
sw ac vlan 10
ex
int range f0/3-4        #可以批量做，嘻嘻，参考另外一篇笔记，更详细
sw mo tr
ex

图例

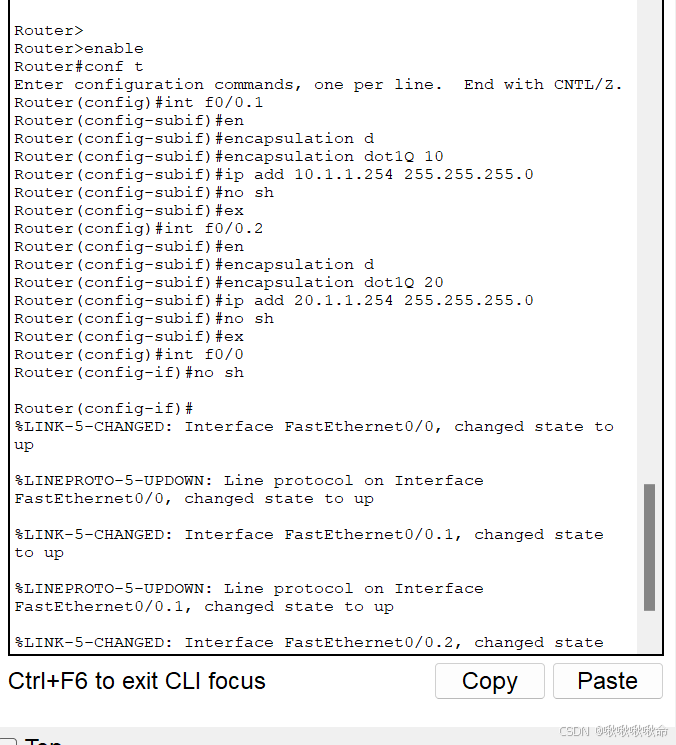

三、路由器配置

1、添加ip网关

enable
conf t
ho R1
int f0/0.1
encapsulation dot1Q 10              #封装标签，为了好分别，用10代替vlan 10
ip add 10.1.1.254 255.255.255.0     #添加网关
no sh
ex
int f0/0.2
encapsulation dot1Q 20              #封装标签，为了好分别，用20代替vlan 20
ip add 20.1.1.254 255.255.255.0     #添加网关
no sh
ex
int f0/0
no sh                               #启动

图例
