Cisco Packet Tracer 单臂路由实验

一、路由器子接口配置

1、路由器Fa0/0接口子接口1的IP地址配置:

注意:为子接口配置IP地址前需要对子接口封装dot1Q协议

2、路由器Fa0/0接口子接口2的IP地址配置:

3、打开Fa0/0接口,其对应子接口也将自动打开:

4、查看配置结果:

二、VLAN 间单臂路由配置

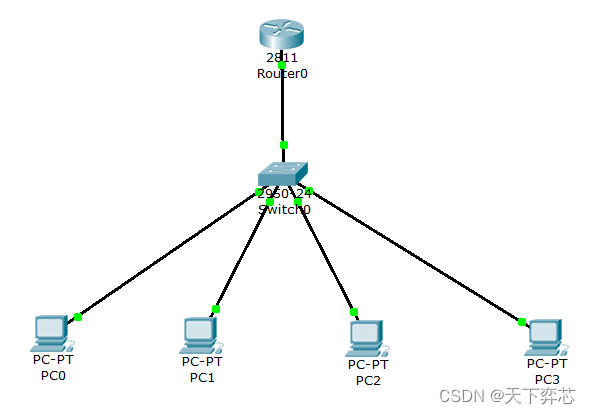

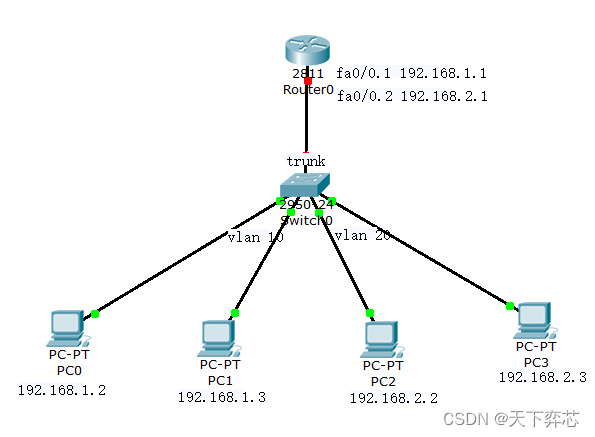

实验拓扑图:

接口连线说明:

PC0.Fa0 --直通线— Switch0.Fa0/1

PC1.Fa0 --直通线— Switch0.Fa0/2

PC2.Fa0 --直通线— Switch0.Fa0/3

PC3.Fa0 --直通线— Switch0.Fa0/4

Router0.Fa0/0 --直通线— Switch0.Fa0/5

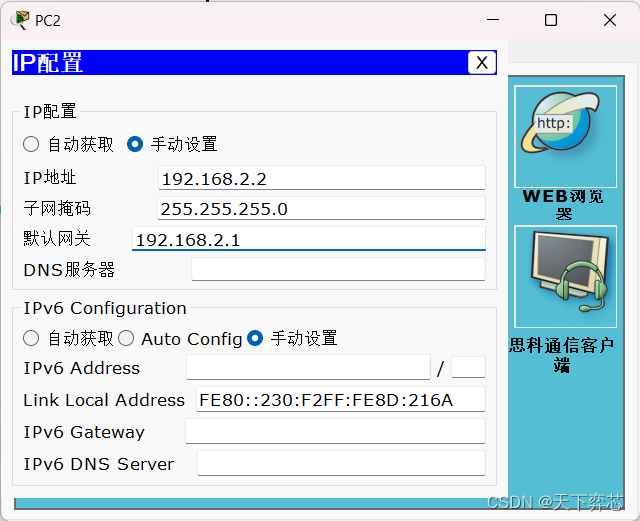

1、PC机配置:

2、交换机配置:

(1)定义VLAN 10、VLAN 20:

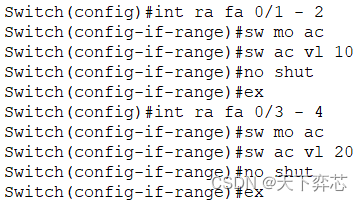

(2)对交换机接口进行VLAN划分:

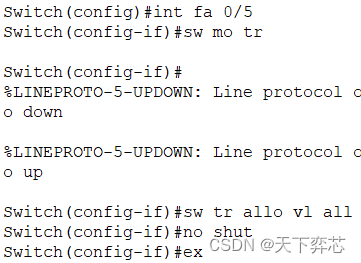

(3)将交换机单臂接口(Fa0/5)设置为trunk:

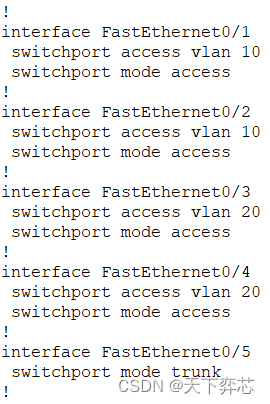

(4)查看交换机配置结果:

3、路由器配置:

(1)Fa0/0接口子接口1的IP地址配置:

注意:为子接口配置IP地址前需要对子接口封装dot1Q协议,子接口IP地址为对应VLAN的网关。

(2)Fa0/0接口子接口2的IP地址配置:

(3)打开Fa0/0接口,其对应子接口也将自动打开:

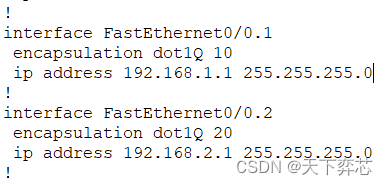

(4)查看配置结果:

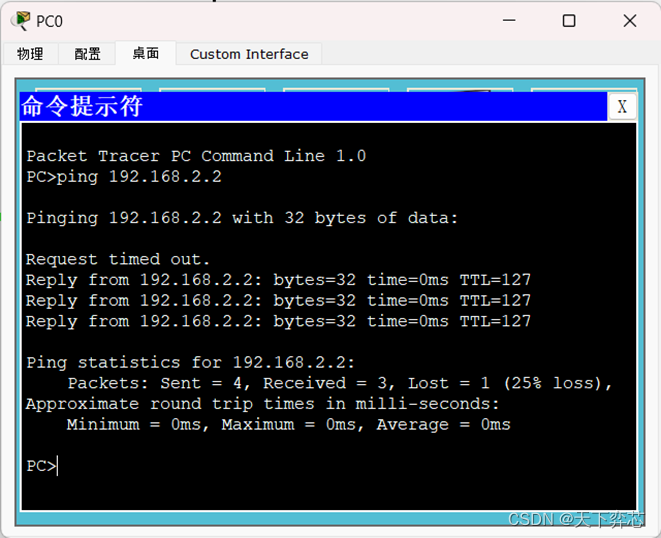

4、跨VLAN通信测试:

### 配置单臂路由概述 单臂路由(Router-on-a-Stick)是在同一物理接口上创建多个逻辑子接口的技术,用于实现不同VLAN间的通信。这种配置方法可以减少所需的硬件数量并简化网络设计[^1]。 ### 拓扑图搭建 在Cisco Packet Tracer环境中构建如下基本拓扑结构: - 使用一台路由器作为核心设备。 - 连接至少两台交换机到该路由器的不同端口。 - 将多台PC分别接入各个交换机下的特定VLAN中。 确保所有组件间通过直通线缆正确相连,并验证初始连通性状态[^4]。 ### PC IP 地址配置 对于属于相同VLAN内的终端节点而言,需为其分配相应的IPv4参数。例如,在VLAN20内设置两个客户端机器的IP地址为`192.168.20.x`系列,其中默认网关指向位于同名VLAN上的路由器子接口地址`192.168.20.254`[^5]。 ```plaintext PC2 (VLAN20): IP Address: 192.168.20.1 Subnet Mask: 255.255.255.0 Default Gateway: 192.168.20.254 PC3 (VLAN20): IP Address: 192.168.20.2 Subnet Mask: 255.255.255.0 Default Gateway: 192.168.20.254 ``` ### 交换机 Switch0 配置 为了使来自不同VLAN的数据帧能够在共享链路上共存而不发生冲突,必须启用Trunk模式来传输带有标签的信息流。这里假设Switch0已预先设置了若干个独立运作的VLAN实例[^2]。 ```cisco-ios // Enter global configuration mode configure terminal // Create VLANs and assign ports to them accordingly. vlan 10,20 name Sales Engineering interface FastEthernet0/11 switchport mode access switchport access vlan 20 interface FastEthernet0/12 switchport mode access switchport access vlan 20 // Configure trunk link towards Router0's interface connected here. interface GigabitEthernet0/1 switchport mode trunk exit end ``` ### 路由器 Router0 的配置 接下来是对路由器进行必要的调整以便支持上述提到的功能需求。这涉及到定义各VLAN对应的子接口以及指定其各自的IP编址方案;同时开启802.1Q封装以兼容下游发送过来的标记化流量[^3]。 ```cisco-ios // Access router CLI prompt. conf t // Define subinterfaces for each VLAN with unique IPs within their respective ranges. int g0/0.10 encapsulation dot1q 10 ip address 192.168.10.254 255.255.255.0 int g0/0.20 encapsulation dot1q 20 ip address 192.168.20.254 255.255.255.0 // Ensure physical port is set up properly as well. int gi0/0 no shutdown write memory exit ``` 完成以上步骤之后,应当能够观察到来自不同广播域内部成员之间成功的互访尝试,证明单臂路由机制已经成功建立起来。
