5、关闭WIFIBT(2)设备树

概述

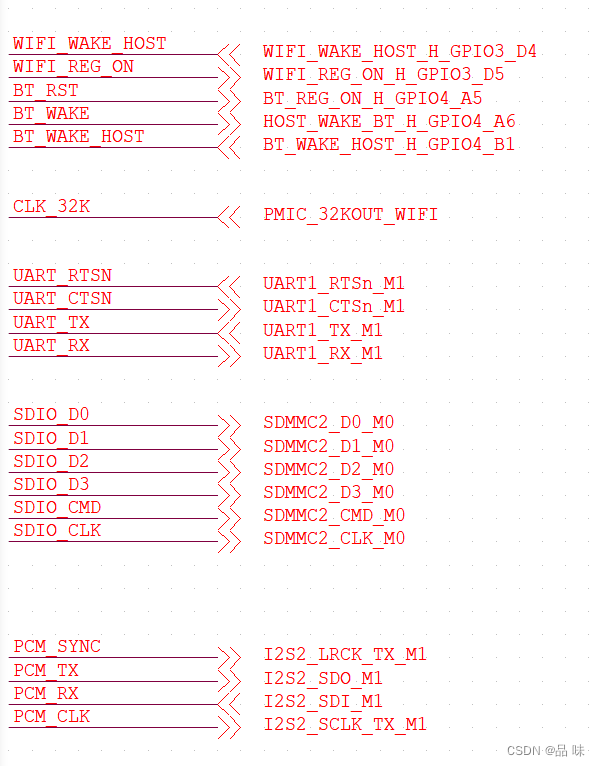

        从荣品提供的底板原理图可以看到其硬件连接如下图所示



关闭设备树

        WIFIBT的连接包含WIFI芯片的复位唤醒等控制引脚部分；32k时钟；带流控的UART1；SDMMC2接口和I2S_PCM接口共五部分。理论上来说这五部分接口在设备树上最终会集中在一个节点上，我们只需要关闭它就可以了。

关闭wifi和BT

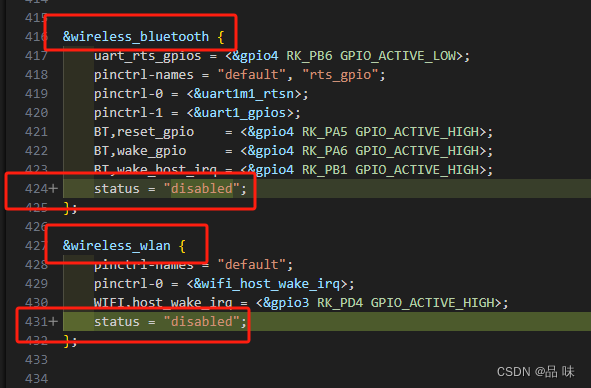

        首先在主设备树中可以找到关于WIFIBT的设备节点有两个，一个是WIFI的，一个是蓝牙的。这两个节点是分开的，其状态是okay，我在这里把它们改写为“disabled”，如下图：

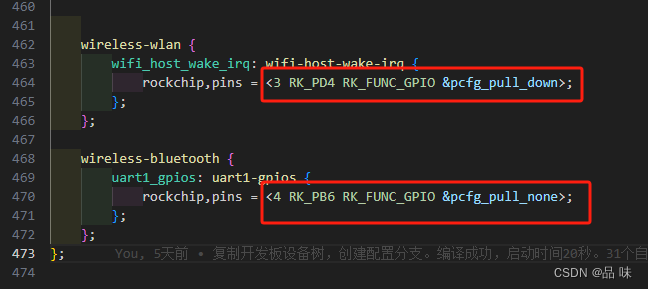

        除了上面这两个节点，在pinctrl节点引用中，它还添加了WIFI和蓝牙的两个控制引脚，这两个引脚是以GPIO的功能添加进来的。如下图，一个无线的主唤醒中断GPIO3_D4,一个是UART1的RTS引脚GPIO4_B6。
