Specialized PAC Analysis

1. Modulated PAC Analysis

• modulated pac 分析常用于振荡器中测量供电电源的低频纹波信号（ripple）到输出信号（near first harmonic）的AM-PM效应，通常也会用于数字电路中分析电源波动对时钟延迟的分析。

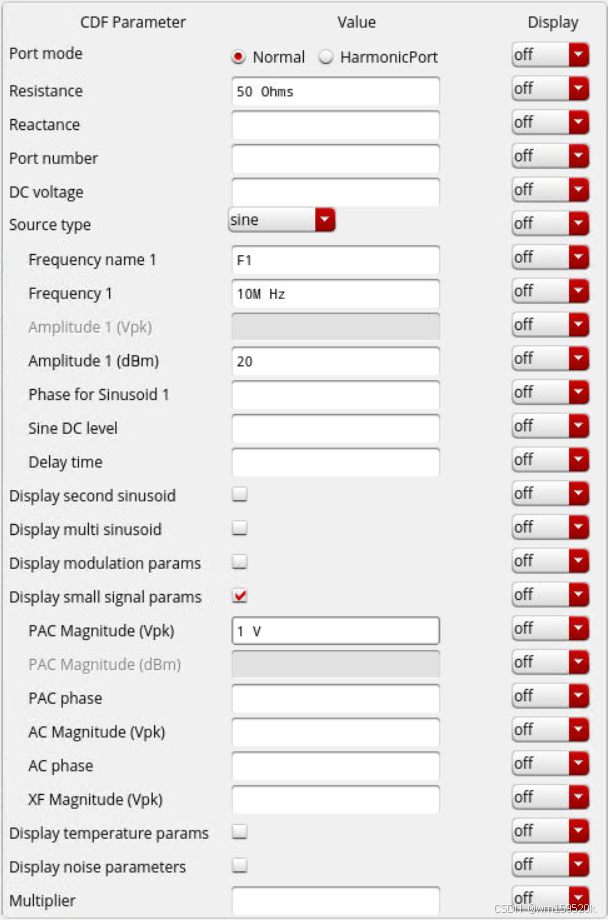

• 由于modulated pac分析的是供电端口到输出端口的传输方程，所以在电路设置中，需要把输出端口（input source）的小信号ac源去掉，在电源端口（power supply）添加小信号ac源(pac mag = 1V)

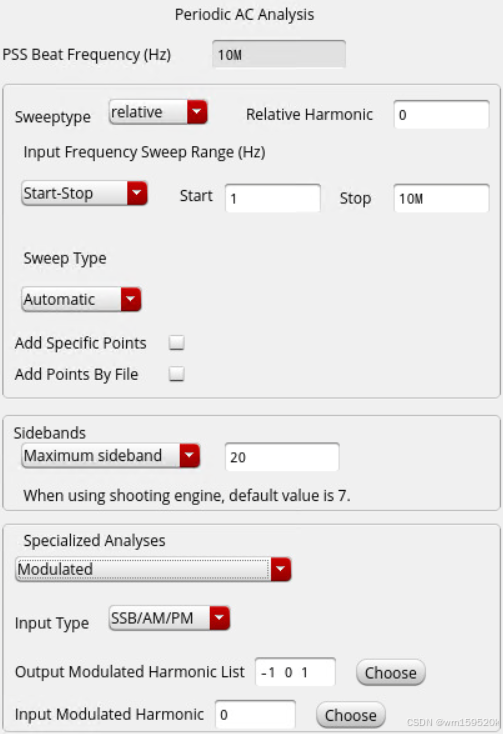

• modulated pac将会将扫描类型改为相对（relative），我们更多关注的是电源纹波到输出端口的增益，Relative Harmonic相对谐波数应设为0，这样得到的频率范围就是从$[f_{start},f_{stop}]$，如果Relative Harmonic设为1，频率范围将会平移一个基频，即$[f_{fund}+f_{start},f_{fund}+f_{stop}]$。
• Maximum sideband通常会设置的足够高，以保证超过我们关注的输出频率，至少不低于pss仿真中的maximum harmonics最大谐波数

2. Sampled PAC Analysis

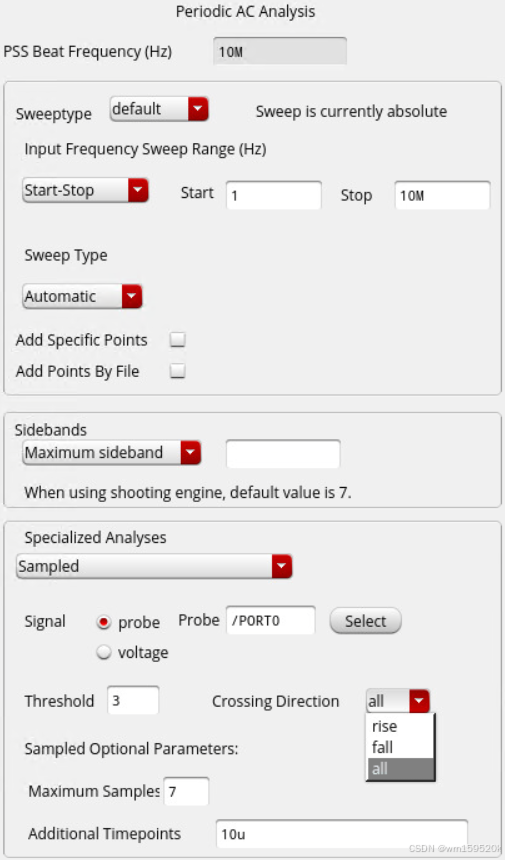

• 采样pac，一般用于测量瞬态波形中某一指定时间的转换增益。
• 在pss仿真得到的波形中需要先设定一个合适的阈值来测量，通常这个值比较接近波形的中间值，系统会分析时域波形与阈值的交点作为时间采样点，也可以人为在additional timepoint field指定一个特定的时间。
• 如果需要超过16个采样点，可以在maximum samples field指定采样点数。
• 采样pac分析通常会在shooting引擎下使用，如果选择HB引擎，其时域的波形来自谐波的逆傅里叶变换（ifft）
