文章详细阐述了投影矩阵在图形学中的作用，特别是透视投影如何将视图坐标系中的四棱锥通过矩阵变换映射到-1到1的坐标范围内，以便进行后续的裁剪处理。投影矩阵的关键点包括投影坐标系的原点O，以及J、K、L三个特殊点的变换，它们分别对应于ADHE左侧面、底面和近面的中点，变换后的坐标为(1,0,0)、(0,1,0)和(0,0,1)。
为了防止忘记，还是记录下来，最近看的一篇关于投影矩阵的文章，知识是要补，基本的投影矩阵的含义需要弄清，所以推导在后面，如下记录的是透视投影的含义理解：

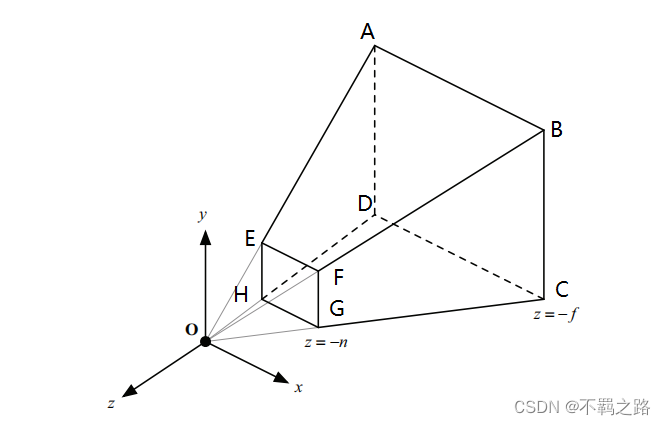

如下xyz定义的是视图坐标下的坐标系
然后投影裁剪矩阵的最终目的是把上图中的被截取的四棱锥(也就是ABCDEFGH)内的视图坐标变换到一个xyz在-1到1之间的坐标范围，方便后面把小于-1和大于1的所有片源去掉。

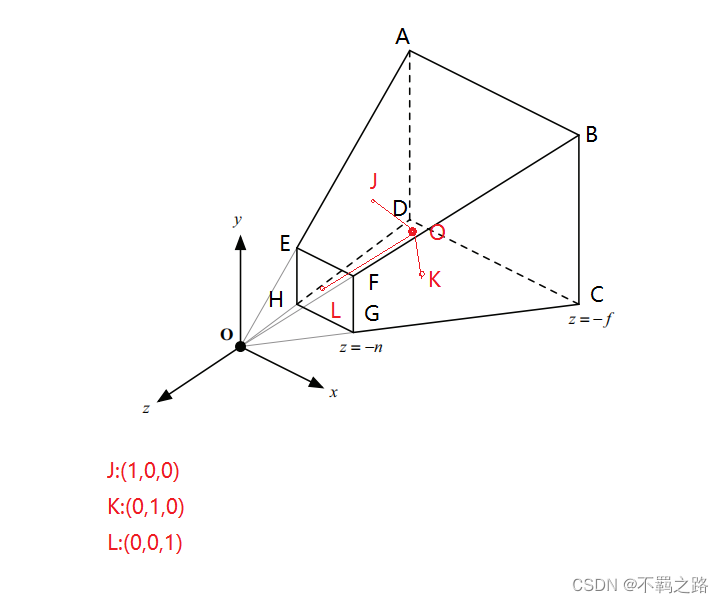

投影矩阵变换完的坐标系如下图所示，其中红色的点O（截取四棱锥的中点）为投影坐标系下原点，J点为左侧面ADHE的中点，K点为底面中点，L点为near面中点，所以JKL点的变换后坐标分别为：J（1，0，0），K（0，1，0），L（0，0，1）：
