DHCP中继配置和原理

DHCP中继配置和原理

对于集中式部署服务器需要配置dhcp中继，在网关层设备进行dhcp中继配置

dhcp原理

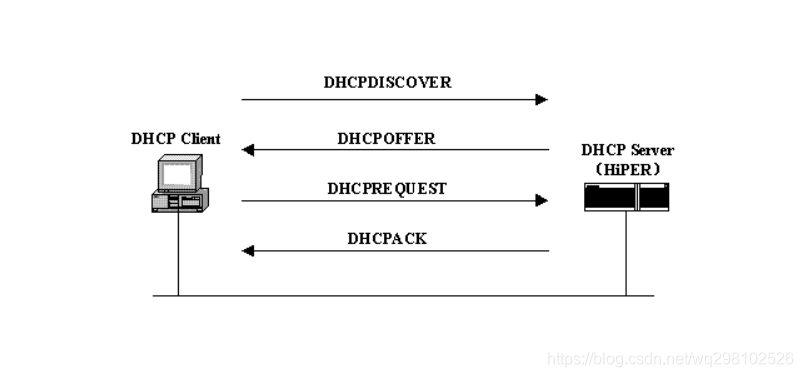

第一种

客户端-----发送----广播DHCP发现数据包（在同一个局域网内部（vlan）的DHCP服务器进行相应）

DHCP服务器（三层交换机）—响应

客户端----发送----广播dhcp请求

DHCP服务器----响应发送地址

上面是dhcp在三层交换机的dhcp获取过程，在同一个vlan下，直接由网关设备进行回复，分配地址。

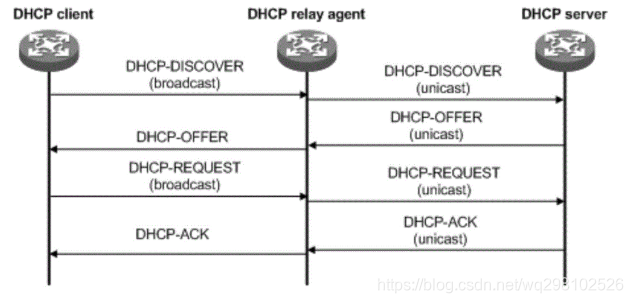

第二种

客户端-----发送----广播DHCP发现数据包（在同一个局域网内部（vlan）的DHCP服务器进行相应）

三层交换机（网关 or wlc）—发现配置了中继----请求dhcp server（windows server or linux server）----返回----三层交换机（网关 or wlc）

客户端----发送----广播dhcp请求

三层交换机（网关 or wlc ）----发现配置了中继----请求dhcp server（windows server or linux server）—返回—三层交换机（网关 or wlc）

第二种多了一个中继的概念，就是从客户端—dhcp服务器，变为客户端----中继----dhcp服务器。

实例以cisco wlc为例

无线客户端（客户端）----无线控制器（中继）----windows server（dhcp server）

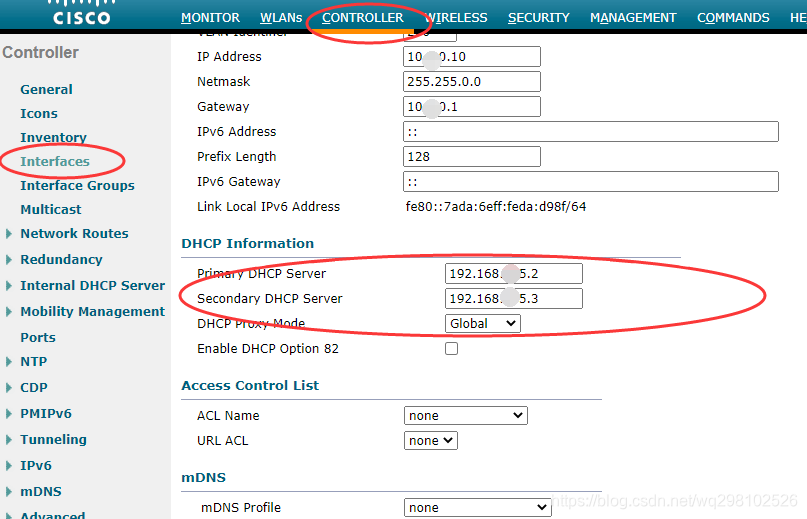

具体配置：无线控制器配置dhcp 中继，按照实际情况进行

有线客户端（客户端）—网关（三层交换机or防火墙）----windows server（dhcp server）

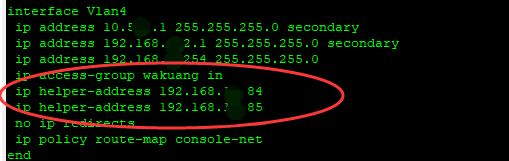

具体配置：在三层交换机的interface下，配置helper-address，根据实际情况配置
