DHCP与DHCP中继原理与配置

一   DHCP工作原理

1.了解DHCP服务

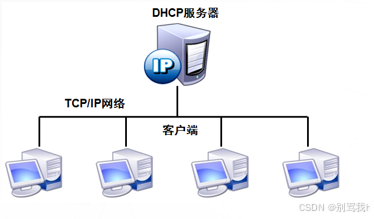

DHCP(DynamicHostConfiguration Protocol,动态主机配置协议)是由Internet工作任务小组设计开发的，专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数的协议。DHCP服务避免了因手动设置 IP地址所产生的错误，同时也避免了把一个IP地址分配给多台工作站所造成的地址冲突。DHCP提供了安全、可靠且简单的TCP/IP网络设置，降低了配置IP地址的负担。DHCP的网络结构如图

2.使用DHCP的好处

• 减少管理员的工作量
• 避免输入错误的可能
• 避免IP地址冲突
• 当更改IP地址段时，不需要重新配置每个用户的IP地址
• 提高了IP地址的利用率
• 方便客户端的配置

3.DHCP的分配方式

• 自动分配：分配到一个IP地址后永久使用
• 手动分配：由DHCP服务器管理员专门指定IP地址
• 动态分配：使用完后释放该IP，供其它客户机使用

4.DHCP的租约过程

客户端从P服务器获取IP地址的过程称之为DCP租约过程，此过程主要分为以下四个步骤。

• 客户端在网络中搜索服务器;
•  服务器向客户端响应服务;
• 客户端向服务器发出服务请求;
•  服务器向客户端提供服务。

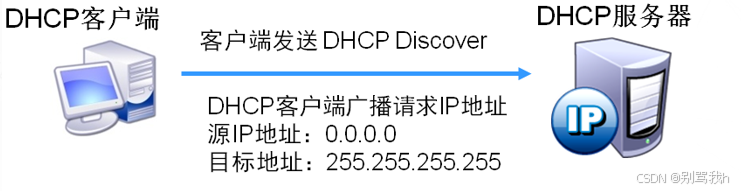

（1）客户机请求IP地址

当一个DHCP客户机启动时，客户机还没有IP地址,所以客户机要通过DHCP获取一个合法的地址。此时DHCP客户机以广播方式发送DPDis发现信息来寻找DHCP服务器,如图

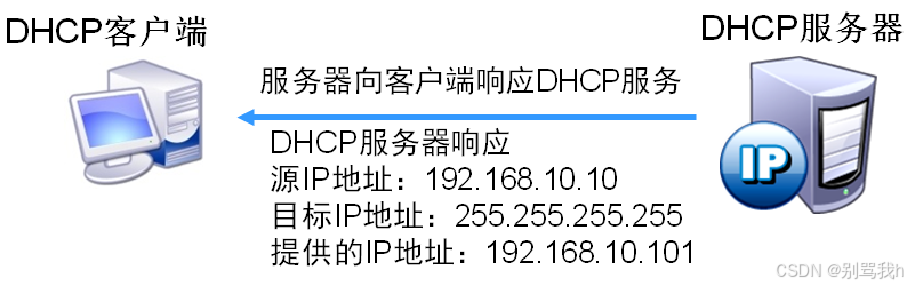

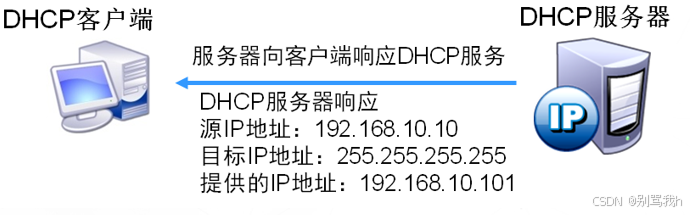

（2）服务器响应

DHCP服务器接收到来自客户机请求IP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机 。如果有，DHCP服务器将此IP地址做上标记，加入到DHCP Offer的消息中，然后广播一则DHCP Offer消息

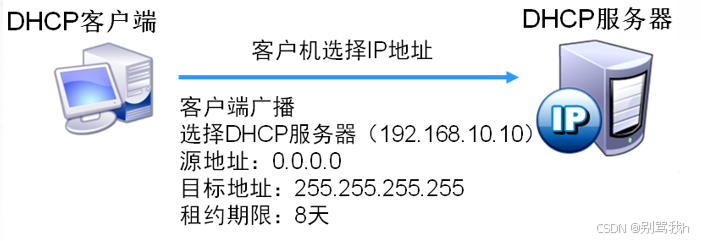

（3）客户机选择IP地址

DHCP客户机从接收到的第一个DHCP Offer消息中提取IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能再分配给另一个DHCP客户机

（4）服务器确定租约

DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息 。当客户机收到DHCP ACK消息时，配置IP地址，完成TCP/IP的初始化

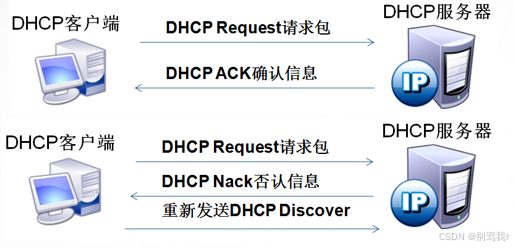

（5）重新登陆

DHCP客户机每次重新登录网络时，不需要再发送DHCP Discover信息，而是直接发送包含前一次所分配的IP地址的DHCP Request请求信息

（6）更新租约

• 当DHCP客户端的IP地址租期达到50%时，它会以单播方式向DHCP服务器发送一个DHCP REQUEST报文，请求更新IP地址租期。
• 如果收到DHCP服务器的回应DHCP ACK报文，则表示租期更新成功，客户端将根据DHCP ACK中提供的新租期和其他TCP/IP参数更新自己的配置。
• 如果在租期达到50%时未能收到服务器的回应，客户端将继续使用现有的IP地址，直到租期结束。
• 当租期达到87.5%时，如果仍未收到服务器的应答，客户端会以广播方式向DHCP服务器发送DHCP REQUEST报文，再次请求更新IP地址租期。
• 如果续租失败，即租期到达100%时，客户端必须放弃当前的IP地址，并重新发送DHCP DISCOVER报文来请求一个新的IP地址。

二  使用DHCP动态配置主机地址

1.配置DHCP服务器

（1）安装DHCP服务器软件

• CentOS光盘中的 dhcp-4.2.5-47.el7.centos.x86_64.rpm
• DHCP软件包的主要文件                                                                                                              主配置文件：/etc/dhcpd.conf                                                                                                       执行程序：/usr/sbin/dhcpd、/usr/sbin/dhcrelay

（2）建立主配文件dhcpd.conf

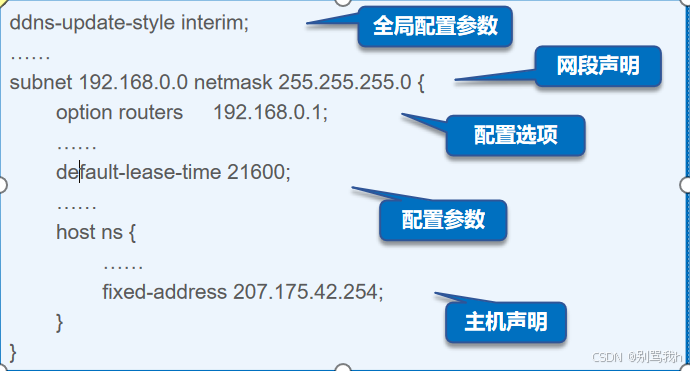

dhcpd.conf 的内容构成

全局设置，作用于整个 DHCP 服务器

• ddns-update-style  none;
• default-lease-time  21600;
• max-lease-time  43200;
• option domain-name  "domain.org";
• option domain-name-servers  202.106.0.20;

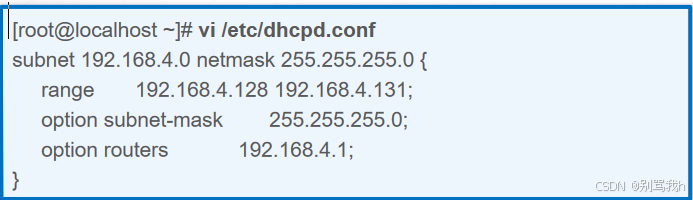

Subnet网段声明，作用于整个子网段

• range 参数：设置用于分配的 IP 地址池
• option subnet-mask 参数：设置客户机的子网掩码
• option routers 参数：设置客户机的默认网关地址

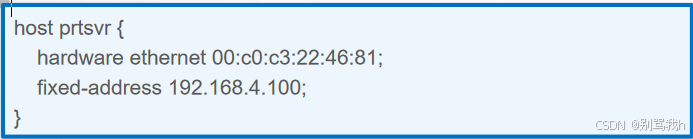

host 主机声明，作用于单个主机

• hardware ethernet 参数：指定对应主机的 MAC 地址
• fixed-address 参数：指定为该主机保留的 IP 地址

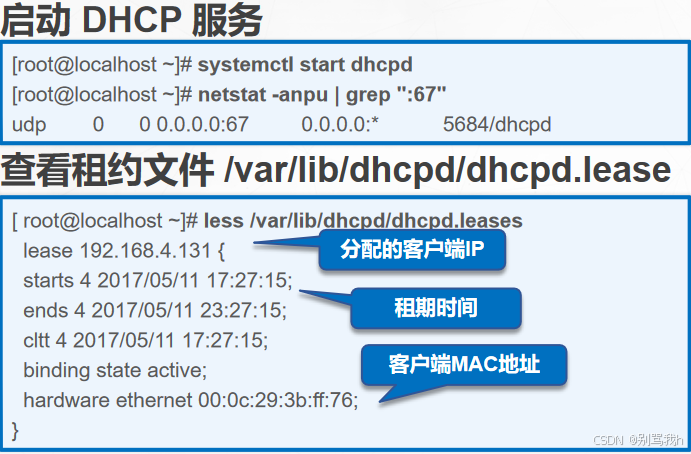

（3）启动dhcpd服务

2.使用DHCP客户端

两种使用方式

[root@localhost ~]# dhclient -d ens33

……

Listening on LPF/ens33/00:0c:29:3b:ff:76

Sending on   LPF/ens33/00:0c:29:3b:ff:76

Sending on   Socket/fallback

DHCPDISCOVER on ens33 to 255.255.255.255 port 67 interval 5 (xid=0x608095ef)

DHCPREQUEST on ens33 to 255.255.255.255 port 67 (xid=0x608095ef)

DHCPOFFER from 192.168.4.11

DHCPACK from 192.168.4.11 (xid=0x608095ef)

bound to 192.168.4.131 -- renewal in 8669 seconds.

……

三  DHCP 中继

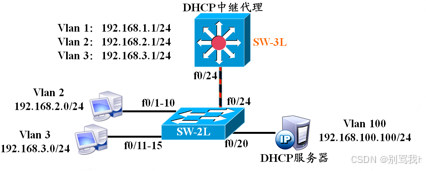

1.DHCP中继原理

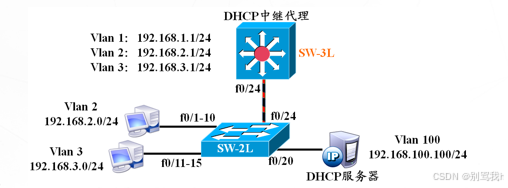

• 当企业的内部网络规模较大时，通常被划分为多个不同的子网，网络内配置了VLAN，VLAN能隔离广播，而DHCP协议使用广播
• DHCP服务器在VLAN 100中，就只有VLAN 100内的客户机能从在此获取IP地址
• 如果VLAN 2或VLAN 3的客户机    也需要通过这台DHCP服务器来     获取IP地址，应该怎么办？

2.DHCP中继配置

1.DHCP中继的配置命令

ip helper-address DHCPsrv-IPAddress

  DHCPsrv-IPAddress 为DHCP服务器的IP地址

 2.在三层交换机上配置DHCP中继转发，是在不包含DHCP服务器的VLAN上配置实现的

• SW-3L(config)#interface vlan 100
• SW-3L(config-if)#ip address 192.168.100.1 255.255.255.0
• SW-3L(config-if)#no shutdown
