AT32F403A定时器互补通道输出配置记录

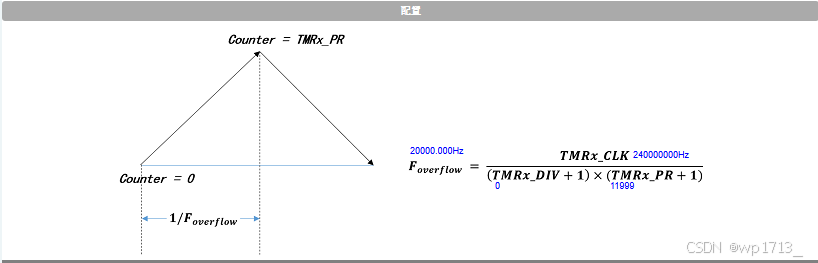

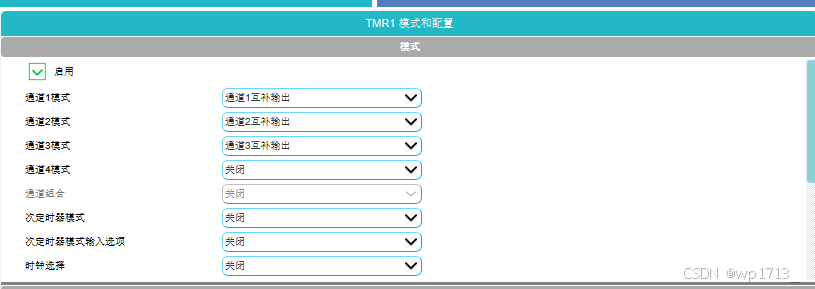

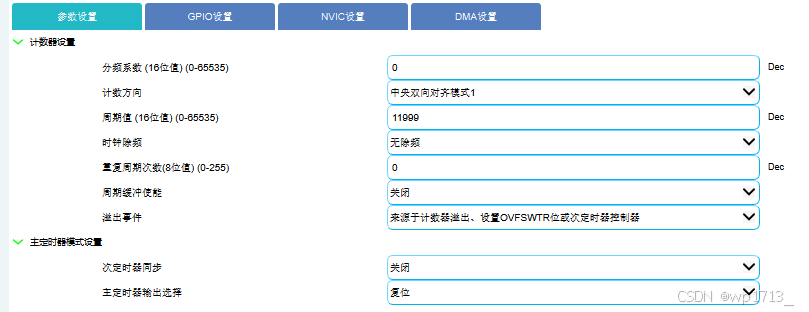

这边定时器1只用到三个互补通道,没有用到3个原始通道,计数器设置如下

 实际上的PWM频率为10kHz。

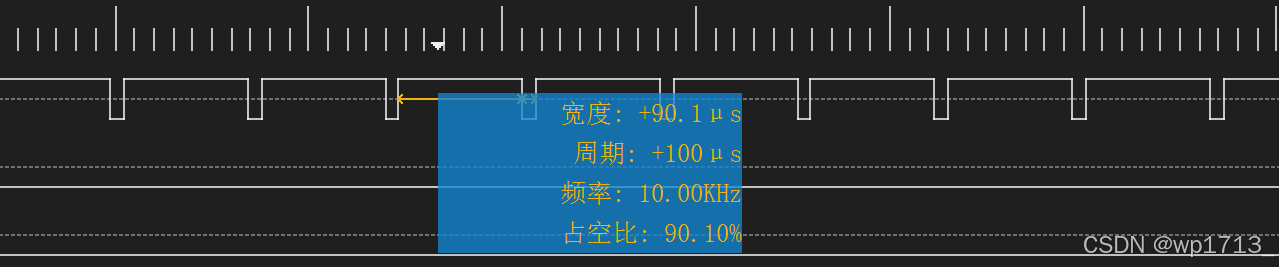

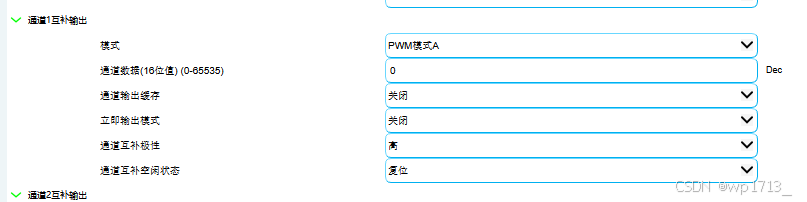

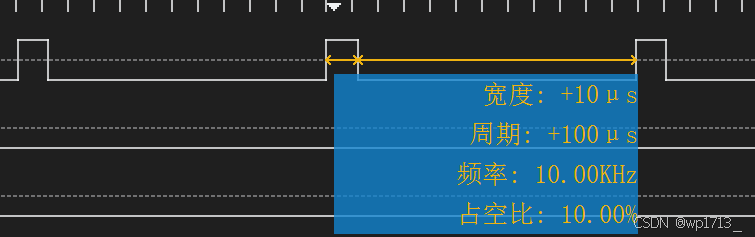

由于AT32F403A的库函数并没有单独设置互补通道输出的函数,于是只能使用原始通道输出的函数来间接输出互补通道 ,这里通道模式选择PWMA,互补极性选择高,此时tmr_channel_value_set(TMR1, TMR_SELECT_CHANNEL_1,1200-1);函数就可以直接配置互补通道1的占空比,并且此时互补通道的比较寄存器的值就是 设置的1200,并没有和原始通道互补。如若通道互补极性选择低的话,就会和原始通道互补。我这里占空比是10%,安装上述配置用逻辑分析仪测得也是10%,若通道互补极性选择低时则为90%。
