KNN算法进阶思路之KD树划分

主要问题：

当实现KNN算法的时候，主要问题是如何快速的，在训练样本中找到，距离我们要判断类型的样本点（以下简称点），最近的k个点。

解决方法：

1：线性扫描：

什么是线性扫描？线性扫描就是当你输入一个点的时候，就要计算这个点和所有已知类比的点的距离，然后通过比较（一般都是直接排序），然后找到最近的k个点。

我的上一篇博客中使用的方法就是这种，详情请点击关于KNN算法的基础及其底层代码实现

这种方法的缺点很明显：过于耗时！

2：KD树：

什么是KD树：

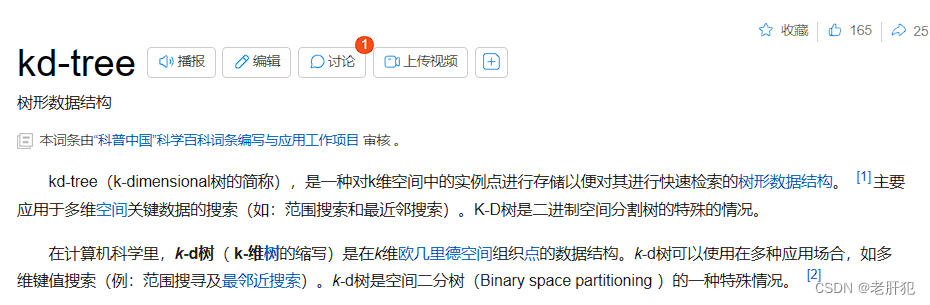

下面是百科给的解释：

很抽象，下面是我的理解：

KD树用于多维空间关键数据的搜索，这多维空间是什么意思呢？跟我们学的有什么联系呢？

上一篇博客中我已经说过，我们在分类问题中，是要对样本进行特征提取的，我们最终会提取成特征向量的形式，例如：某电影（戏剧内容，格斗内容，爱情内容......）在代码中就是（X1,X2,X3......）这就是一个特征向量。

而对于KD树算法，则是将特征向量看成多维空间内的一个点，其各个特征就是其在空间内对应各轴的坐标，就例如一只狗（眼睛颜色黄，毛发黄），我么们既定黄=21，则这只狗的特征向量就是（21，21），那么该样本所对应的点就在二维空间内。

KD树也是二叉树，二叉树相信大家都有所了解，KD树表示的是对k维空间的划分。

为什么要这样做呢，以下是我的理解：

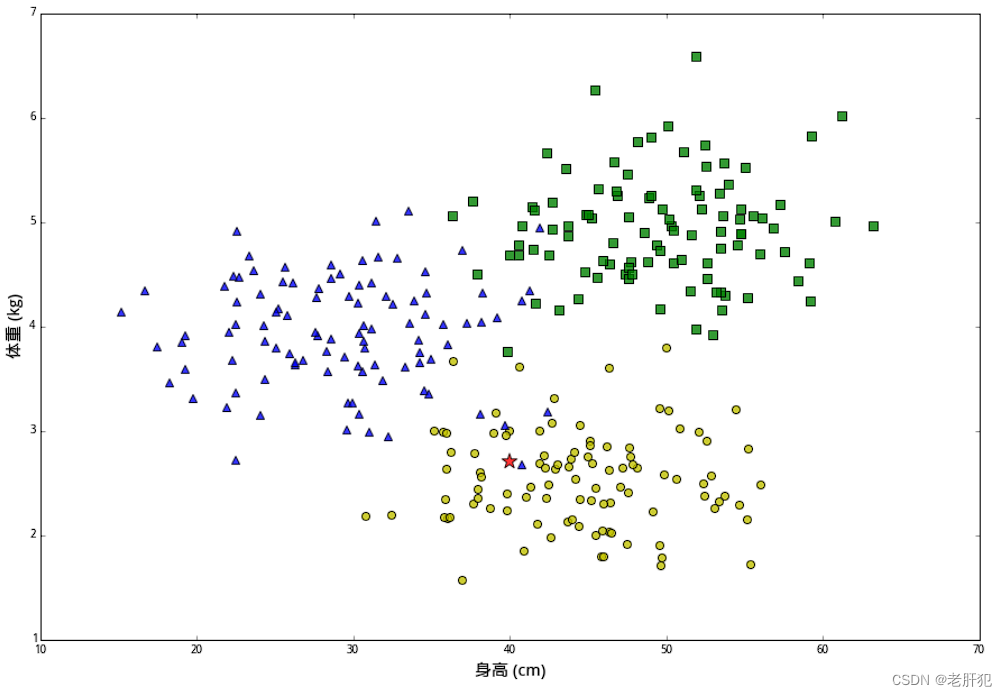

（该图片来源于网络，侵权必删！）

如上图所示：我们给定一堆已有的样本数据，和一个被询问的数据点（红色五角星），我们如何找到离五角星最近的20个点？

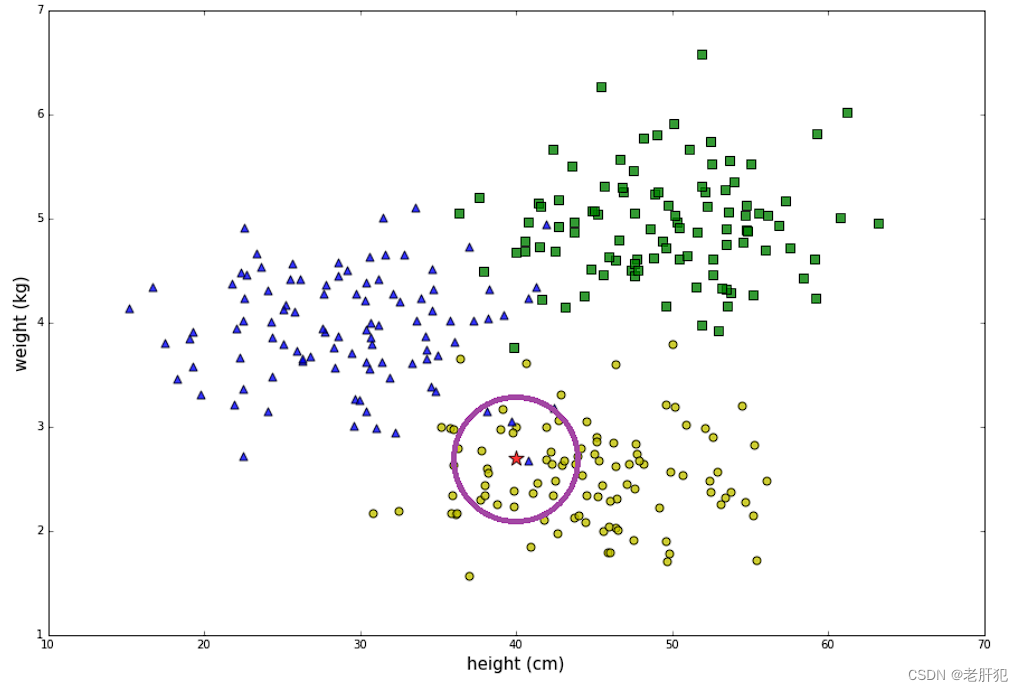

直接算每个点跟五角星的距离肯定不现实，也不是我们的常用思路，一般我们都是找到能把五角星附近的一些点都给圈主，然后找离其最近的20个点，如下图所示：（该图片来源于网络，侵权必删！）

这画的这个圈圈其实就是对该二维空间的划分。

这下应该会有个大概了解了吧。

那么我们该如何划分？

算法步骤：

KD树算法包括以下三个步骤：

第一：构造KD树（划分）

第二：搜索最近邻

第三：预测

由于比较抽象，我们接下来就举例说明。

KD树的构造过程就是划分过程，上面就是我们要划分的目标，都是二维数据点（两个特征的样本点），所对应的空间也是二维空间。

划分的时候有两个注意点：

第一点：划分的维度，要根据数据点在各维度上的分布情况进行划分，方差越大，分布越离散，我们应当从方差大的维度开始划分，这样有更好的效果和平衡性。

补充：方差公式：

第二点：中值点的确定，一般都是先把所有点在所有维度上都进行依次排序，然后保存下来，这样后面就会方便很多。

现在我们开始构造：

KD树的构造（划分）：

我们的示例：

因为是二维数据点，所在二维空间，那么接下来划分会方便一些

为了好显示，我先把划分的结果放在了这里。

在x轴上进行的排序：

（2，3）（4，5）（5，7）（6，4）（7，2）（9，6）

在y轴上的排序：

（7，2）（2，3）（6，4）（4，5）（9，6）（5，7）

第一次划分：

从x轴开始划分，我们先将他们沿着x轴方向对应的数进行排序，我们得到中位数6，我们过（6，4）点做垂直x轴的直线（其实这么说不太严谨，可是这是二维空间是一个平面，所以我就这么说了），进行一次划分，我们将它作为二叉树的根节点标记为0

这一步划分将剩下的点分成了两部分，即（2，3）（4，5）（5，7）左边一部分，（9，6）（7，2）右边一部分.

第二次划分：

这两个部分同时开始划分，两部分都沿着y轴上的数进行排序，左部份的到中值5，右部分的到中值6，那么过（4，5）点做y轴的垂线，其为（6，4）的左子节点，过（9，6）点做y轴的垂线，其为右子节点。，这样的话就相当于将二维空间划分成了四部分。

第三次划分：

四个部分同时划分，剩下的点沿着x轴上的数进行排序，其余同理......

第五次划分：

同理

这个划分沿着的某某轴，都是循环的，一般而言，二维空间就是X->Y->X->Y->......

三维就是：X->Y->Z->X->......

多维X->Y->Z->......->X->Y->Z->......->X->Y->Z......

当然我们上面也说了，要看各个轴方向对应的数所显示的离散程度。

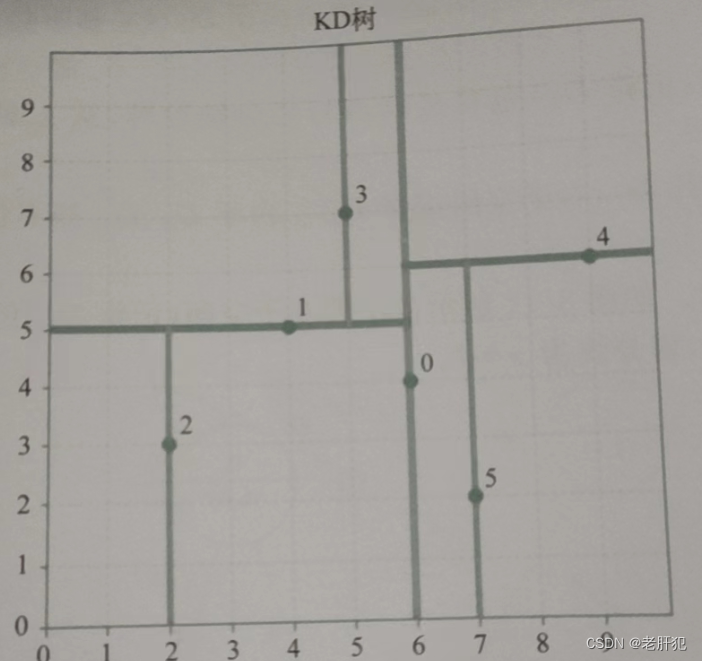

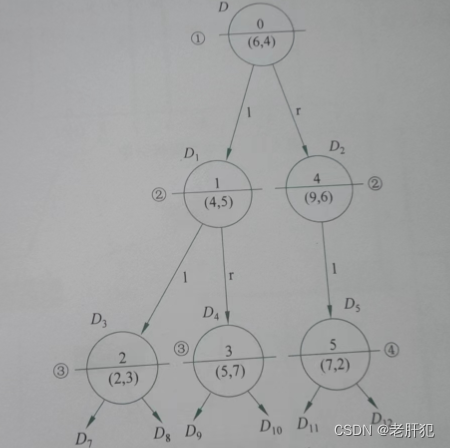

最后就会得到这样的二叉树及其图像：

这D ，D1，D2什么的不用管就是标号而已，0，1，2，3则是做的记号，下面的图是按照记号与之对应的：

这下的话，应该可以明白二叉树怎么划分的基本方法了。

后面将介绍，KD树的搜索找最近邻，还有代码实现以及KNN算法的快速代码使用。
