使用PIR传感器和Arduino开发板制作一款运动探测器

最新推荐文章于 2024-12-10 16:20:52 发布
最新推荐文章于 2024-12-10 16:20:52 发布
阅读量693 收藏 2
点赞数
CC 4.0 BY-SA版权
分类专栏： 一板网电子论坛
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/woshi_ziyu/article/details/89448733
本文介绍如何使用Arduino UNO开发板与PIR运动传感器模块进行运动检测。通过简单的示例，展示了如何连接和配置传感器，以及如何利用Arduino读取传感器数据并触发LED和蜂鸣器响应。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在本篇文章中，我们将主要展示了一个如何将PIR运动传感器与Arduino开发板一起使用的简单示例。

所需的组件

● PIR传感器模块

● Arduino UNO开发板

● LED照明驱动器LED7706TR

● 蜂鸣器

● 面包板

● 连接导线

● 330欧电阻

PIR运动传感器简介

PIR运动传感器是检测运动的理想选择。 PIR代表“被动红外线（Passive Infrared）”。 基本上，PIR运动传感器测量来自其视野中的物体的红外光。

因此，它可以根据环境中红外光的变化检测运动。 它非常适合检测人是否已进出传感器范围。

在这里插入图片描述

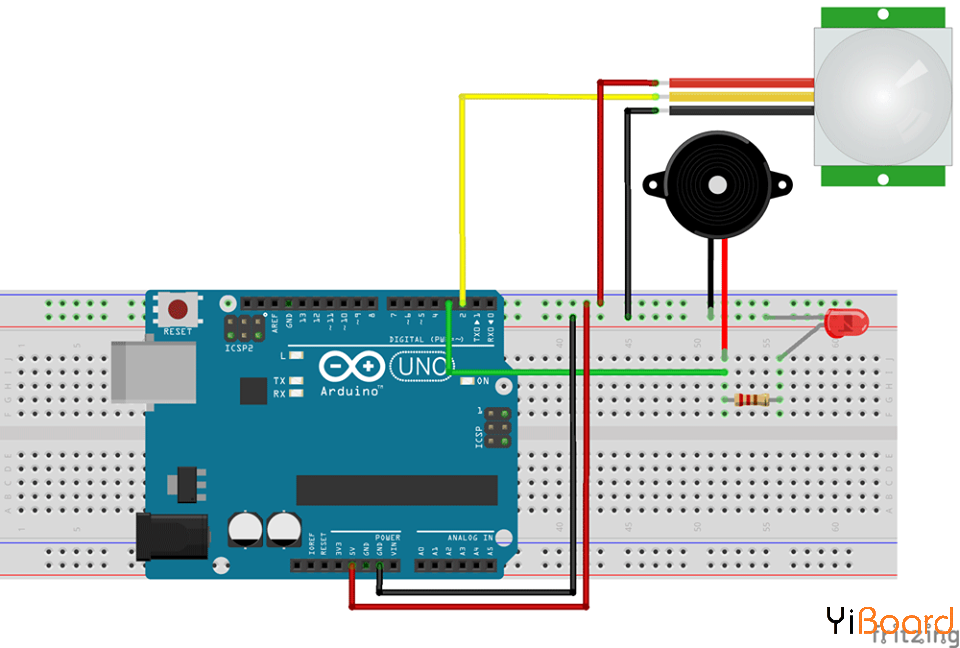

运动检测器原理图

更多内容请参考以下链接：https://www.yiboard.com/thread-1142-1-1.html
