Systrace

While developing your application, you should check that user interactions are buttery smooth, running at a consistent 60 frames per second. If something goes wrong, and a frame gets dropped, the first step in fixing the problem is understanding what the system is doing.

一般来说，我们的机器以60帧/秒显示时（也就是16.6 millisecond），用户会感觉机器会流畅。如果出现显示时出现丢帧的情况，我们要知道系统在做什么。

Systrace collects system and application process execution data and generates detailed, interactive reports from devices running Android 4.1 and higher.

Systrace 是用来收集系统和应用的数据信息和一些中间生成数据的细节，在Android 4.1系统和4.1之后的系统。

The Systrace tool is particularly useful in diagnosing display problems where an application is slow to draw or stutters while displaying motion or animation.

Systrace在一些分析显示的问题上特别有用，如应用画图慢，显示动作或动画时变形等。

What it’s good for:
• Evaluating container performance.（评估性能）
• Finding performance bottlenecks in the execution of your code.（查找性能瓶颈）

启动Systrace

先把手机的Trace功能打开：Settings > Developer options > Monitoring > Enable traces.

如果是Eclipse,直击点击DDMS的Systrace图标，如果是Android Studio，则Tools–android–Android Device Monitor，再点击DDMS的Systrace图标，如下图：

这里写图片描述

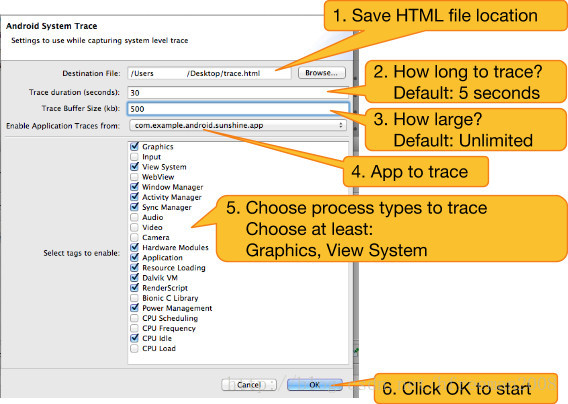

在执行收集信息前，先填写一些配置信息：

这里写图片描述

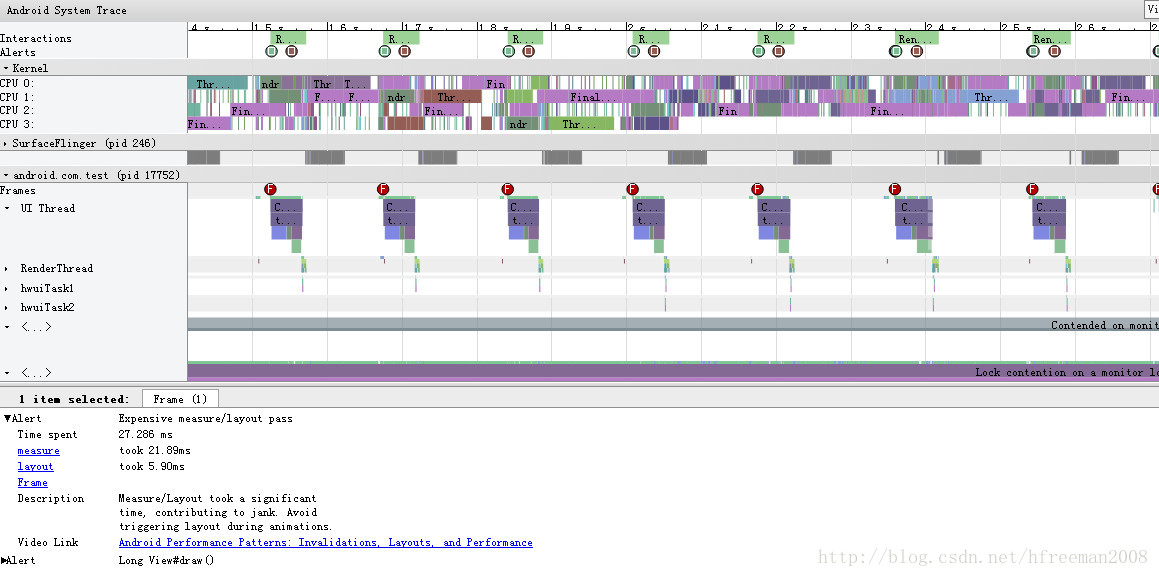

生成trace.html 文件后，直接在浏览器中打开就可以。

这里写图片描述

我们可以看到此界面的Frame的圆圈会显示三种颜色，绿，黄，红。一般红色就是有问题的，要优化的地方。

我们操作此界面的方法如下：

Key	Description
w	Zoom into the trace timeline
s	Zoom out of the trace timeline
a	Pan left on the trace timeline
d	Pan right on the trace timeline.
e	Center the trace timeline on the current mouse location.
g	Show grid at the start of the currently selected task.
Shift+g	Show grid at the end of the currently selected task.
Right Arrow	Select the next event on the currently selected timeline.
Left Arrow	Select the previous event on the currently selected timeline.

m可以显示选中方法的时间。

Systrace does automatic analysis of the events in the trace, and highlights many performance problems as alerts, suggesting what to do next.
Systrace会自动分析信息，将性能问题直接以alerts的方式高亮显示，我们只要修改这些alerts就可以。

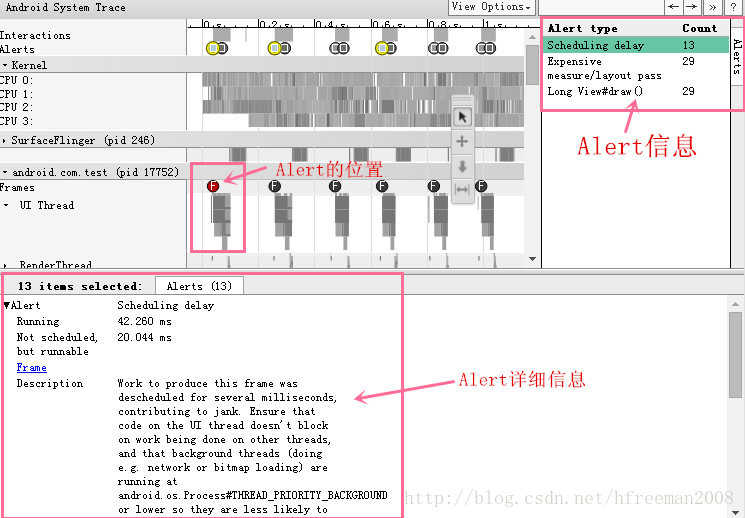

Alert如下图：

这里写图片描述
