Android性能调试工具：Systrace(二)浏览和解读Systrace报告

Systrace 的功能包括跟踪系统的 I/O 操作、内核工作队列、CPU 负载以及 Android 各个子系统的运行状况等。

Systrace主要由3部分组成：

1.内核部分：使用Systrace必须开启kernel中ftrace相关的模块。

2.数据采集部分：应用程序利用Android中定义的Trace类把统计信息输出给ftrace。Android再通过atrace 程序从ftrace中读取统计信息然后交给数据分析工具（systrace.py，python脚本）来处理。

3.数据分析工具：systrace.py（python脚本文件，Android提供）用来配置数据采集的方式和收集 ftrace 统计数据并生成一个html文件供用户查看

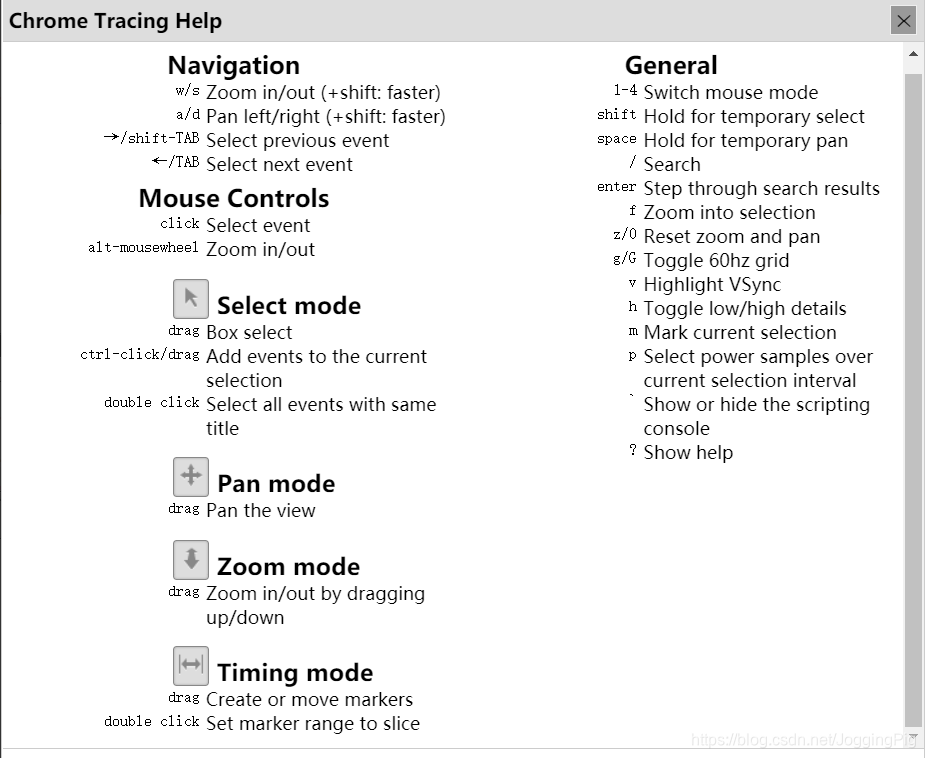

查看systrace报告的键盘快捷键

键	说明
W	放大跟踪时间轴。
A	在跟踪时间轴上向左平移。
S	缩小跟踪时间轴。
D	在跟踪时间轴上向右平移。
E	以当前鼠标位置为中定位跟踪时间轴。
M	高亮当前选区。

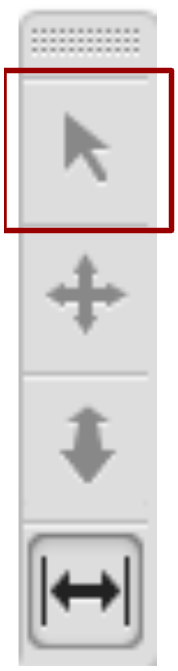

1	将当前正在使用中的选择模型更改为“选择”模式。对应于鼠标选择器工具栏中显示的第 1 个按钮（请参见右图）。
2	将当前正在使用中的选择模型更改为“平移”模式。对应于鼠标选择器工具栏中显示的第 2 个按钮（请参见右图）。

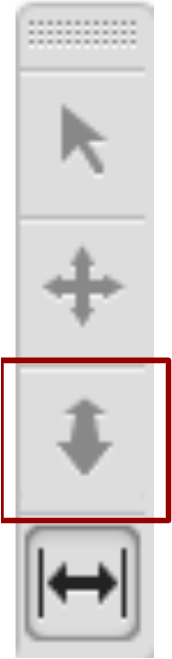

3	将当前正在使用中的选择模型更改为“缩放”模式。对应于鼠标选择器工具栏中显示的第 3 个按钮（请参见右图）。

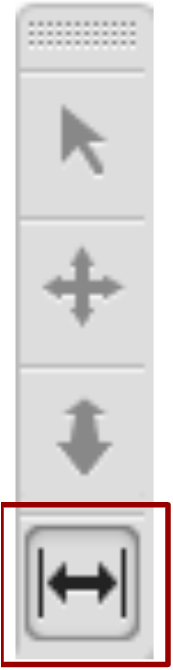

4	将当前正在使用中的选择模型更改为“计时”模式。对应于鼠标选择器工具栏中显示的第 4 个按钮（请参见右图）。
G	在当前所选任务的开头显示网格。
Shift + G	在当前所选任务的末尾显示网格。
向左箭头	在当前选定的时间轴上选择上一个事件。
向右箭头	在当前选定的时间轴上选择下一个事件。



浏览systrace报告

• Chrome浏览器（必须）。

  • 1.在地址栏输入chrome://tracing命令，然后将生成的trace.html文件拖进来，或者通过load按钮导入。

  • 2.直接双击打开html文件







trace.html文件加载到地址栏chrome://tracing中的视图，需要注意图中着黄色的部分，分析报告的过程中需要用到



Systrace 会用不同的颜色来标识不同的线程状态；

通过查看线程状态我们可以知道目前的瓶颈是什么, 是 CPU 执行慢还是因为 Binder 调用, 又或是进行 IO 操作, 又或是拿不到CPU时间片；



绿色：运行中

只有在运行态的进程才可能在CPU上运行。

同一时刻可能有多个进程处于可执行状态，这些进程的task_struct结构（进程控制块）被放入对应CPU的可执行队列中（一个进程最多只能出现在一个CPU的可执行队列中）。

进程调度器的任务就是从各个CPU的可执行队列中分别选择一个进程在该CPU上运行。

是否频率不够？
是否跑在了小核上？
是否频繁在 Running 和 Runnable 之间切换？为什么？
是否频繁在 Running 和 Sleep 之间切换？为什么？
是否跑在了不该跑的核上面？比如不重要的线程占用了超大核



蓝色：可运行
线程可运行但当前没有安排，在等待cpu调度

分析方向：Runnable 状态的线程状态持续时间越长，则表示cpu的调度越忙，没有及时处理到这个任务：
是否后台有太多的任务在跑？
没有及时处理是因为频率太低？
没有及时处理是因为被限制到某个cpuset里面，但是 cpu 很满？
此时Running 的任务是什么？为什么？



白色：休眠中
线程没有工作要做，可能是因为线程在互斥锁上被阻塞。

分析方向： 这里一般是在等事件驱动（等待资源到来，从等待队列中被唤醒）



橘色：不可中断的睡眠态 IO Block

线程在I / O上被阻塞或等待磁盘操作完成，

分析方向：

若有大量的橘色不可中断的睡眠态出现，一般是由于进入了低内存状态；

当系统 io 操作很繁忙时, 每个 io 操作都需要等待排队时, 极易出现阻塞且时间过长



紫色：不可中断的睡眠态

如何分析，参看：https://developer.android.com/topic/performance/tracing/navigate-report#user-interactions

我觉得还是官网上写的更好，至于工具多用用就会熟练；
