IMX6ULL裸机篇之DDR3参数配置分析

一.   DDR3L 初始化简介

上一篇博文进行了 DDR参数的初始化，通过一个 execl表进行配置，生成脚本文件。文章网址如下：

IMX6ULL裸机篇之DDR3初始化_凌雪舞的博客-优快云博客

本文对 DDR的参数配置进行详细的说明。即对 "Register Configuration"页面参数的配置进行说明。

二.   "Register Configuration" 参数值配置：

开发板上的DDR3L 内存芯片型号是 NT5CC128M16JR-EKI ，所以，应该对应打开  "NT5CC128M16JR-EK.pdf" 文档，可以通过参考可知是如下：

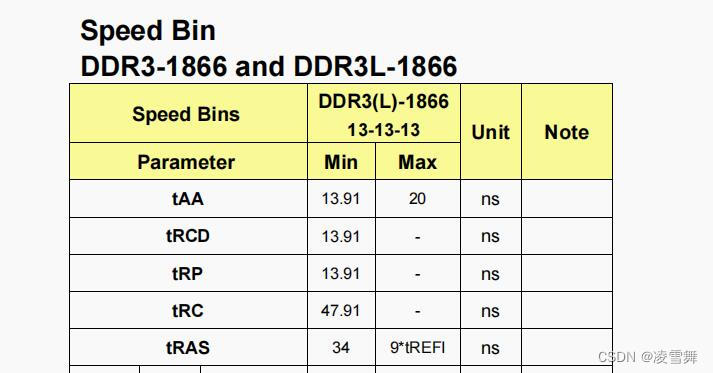

时钟频率是 933，数据传输速率是 1866Mb/s，CL-TRCD-TRP分别为 13 ，13, 13。

如下图：

可以参考  "NT5CC128M16JR-EK.pdf" 文档，配置 "Register Configuration" 页面内容。参考如下内容可进行配置（截图自 "NT5CC128M16JR-EK.pdf" 文档）：

Device Information:  DDR3 芯片设备信息设置，此部分需要根据所使用的 DDR3 芯片来设置。

具体如下：

(1)  NT5CC128M16JR-EK型号的DDR支持最大速率是 1866Mb/s，但是 "Memory type"项中的配置选项中没有，可以选择1600 Mb/s。

(2)  "DRAM density" 选项表示 DDR容量，单位是 Gb，是Gbit的意思。

NT5CC128M16JR-EK型号即 128*2=256MB，换算为Gb，即为 2 Gb。

(3)  "DRAM Bus Width" 即位宽，位宽为 16位。

(4)  "Number of banks "即DDR3 内部 BANK 数量，对于 DDR3 来说内部都是 8 个 BANK。

(5)  Number of ROW Addresses：行地址宽度。

      Number COLUMN Addresses：列地址宽度。

      Page Size(K)：DDR3 页大小。

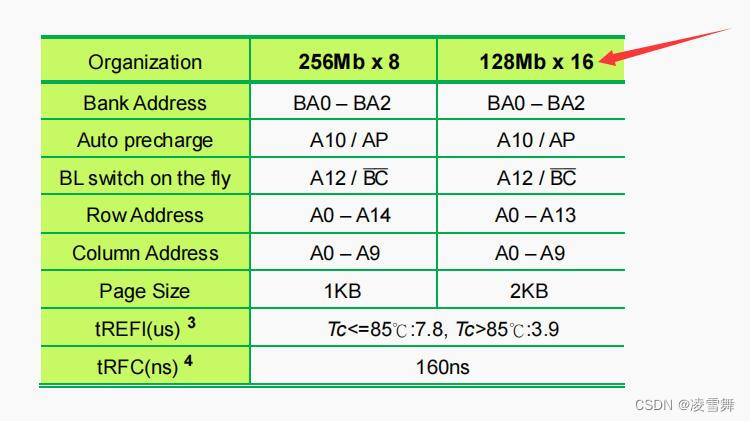

这三个参数根据要具体所使用的 DDR3 芯片来定。如下所示：

(6)  tRCD=tRP=CL(ns)：DDR3 的 tRCD-tRP-CL 时间参数

  tRC Min(ns)：DDR3 的 tRC 时间参数。

  tRAS Min(ns)：DDR3 的 tRAS 时间参数

参考文档可以知道，如下所示：

System Information ：此部分设置 I.MX6UL/6ULL 相关属性，

具体的设置项如下：

Bus Width：总线宽度，16 位宽。

Density per Chip select(Gb)：每个片选对应的 DDR3 容量。NT5CC128M16JR-EKI芯片即 128*2= 256MB ，换算为 Gbit单位，则为  256*8/1024 = 2 Gb。

Number of Chip Select used：使用几个片选信号？可选择 1 或 2，正点原子所有的核心板

都只使用了一个片选信号，因此选择 1。

Total DRAM Density(Gb)：整个 DDR3 的容量。一个DDR芯片，256MB即为 2Gb。

DRAM Clock Freq(MHz)：DDR3 工作频率，设置为 400MHz。

DRAM Clock Cycle Time(ns)：DDR3 工作频率对应的周期，单位为 ns，如果工作在 400MHz，

那么周期就是 2.5ns。

Address Mirror(for CS1)：地址镜像，仅 CS1 有效，此处选择关闭，也就是“Disable”，此

选项我们不需要修改。

SI Configuratin ：

此部分是信号完整性方面的配置，主要是一些信号线的阻抗设置，这个要咨询硬件工程师，

这里我们直接使用 NXP 的默认设置即可。

以上就是 ""Register Configuration" 页面参数值配置。
