模组对地短路的分析与源头巡查

电源对地短路分析

王铭阳  2018.4.17

通电，查看了一下电源输入输出电压，

模组总共有12V/+5V/+3.3V/+2.8V/+1.8V_IO/+1.5V/1.1V_CORE

经过万用表测量，12V,5V.3.3V.2.8V.1.8V都正常

1.5V,1.1V无电压输出。



电源没有1.5V输出，然后经过万用表测试，发现1.5V对地短路
这短路是哪个地方引起的，进行了一番探查，

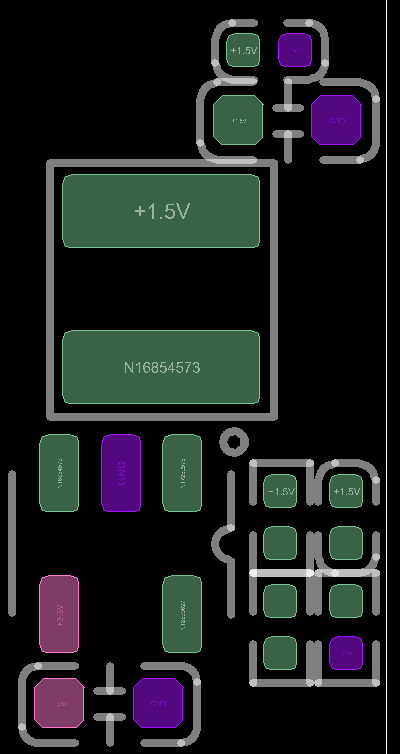

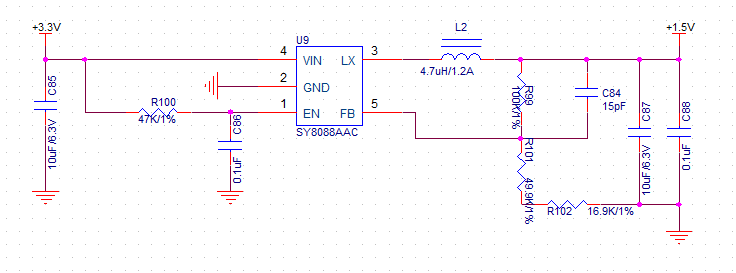

测量与电源1.5V输出的电源旁路电容C84,C87,C88，分别对地短路，

LX引脚边的电感，对地短路，
