【数字通信】通俗易懂理解正交幅度调制(Quadrature Amplitude Modulation,QAM也叫幅相调制)

最新推荐文章于 2024-10-03 09:36:45 发布
最新推荐文章于 2024-10-03 09:36:45 发布
阅读量813 收藏 1
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 数字通信基础 文章标签： QAM调制 正交幅度 幅度相位 幅相调制 Quadrature
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wlwdecs_dn/article/details/130418512
本文深入浅出地介绍了数字通信中的正交幅度调制（QAM），包括QAM调制的基本概念，以及矩形8QAM、16QAM和256QAM三种实例的详细解释，展示了QAM如何实现幅度和相位的联合调制，以提高信道利用率。

数字调制回顾

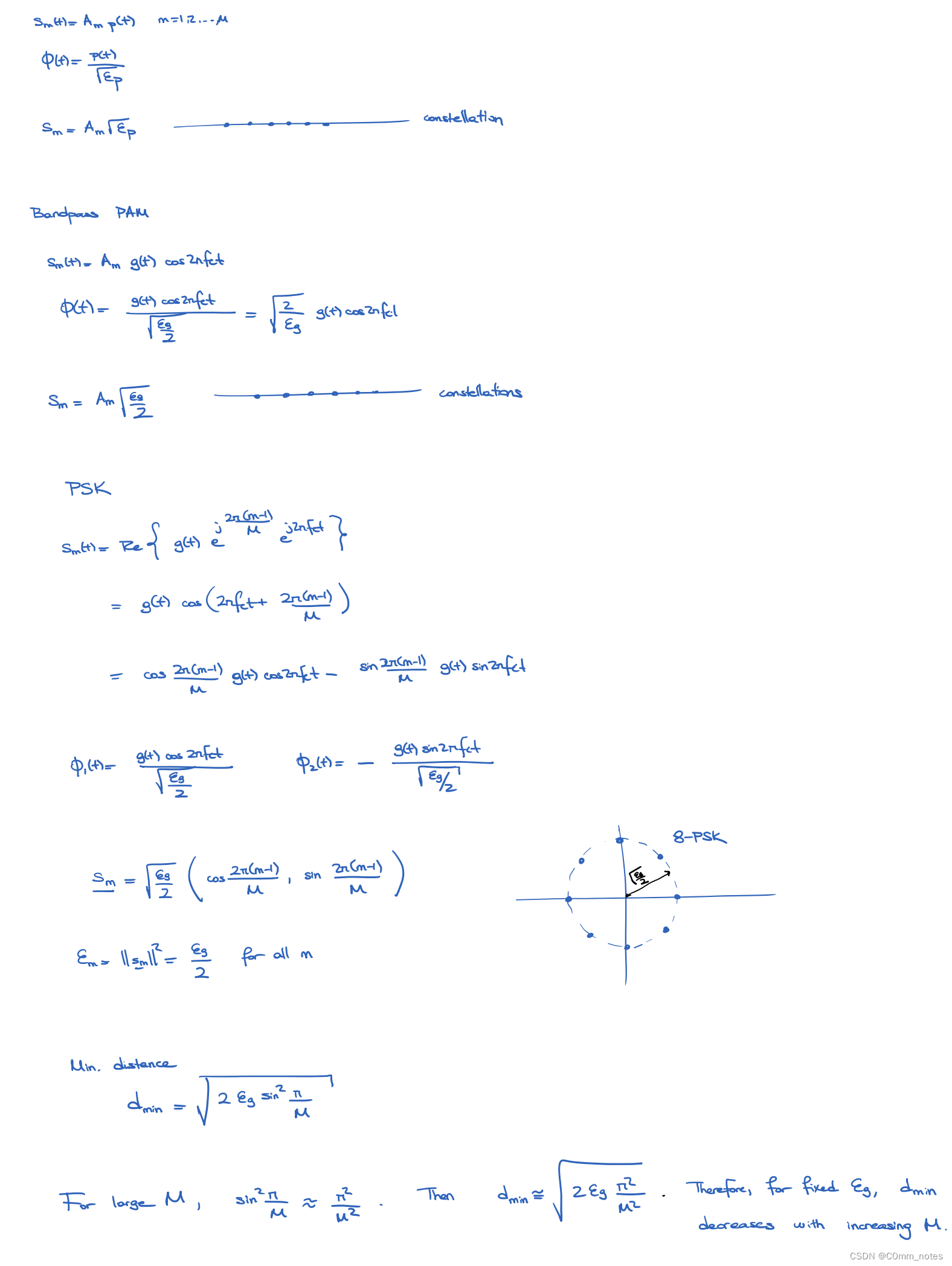

在这里插入图片描述

QAM调制

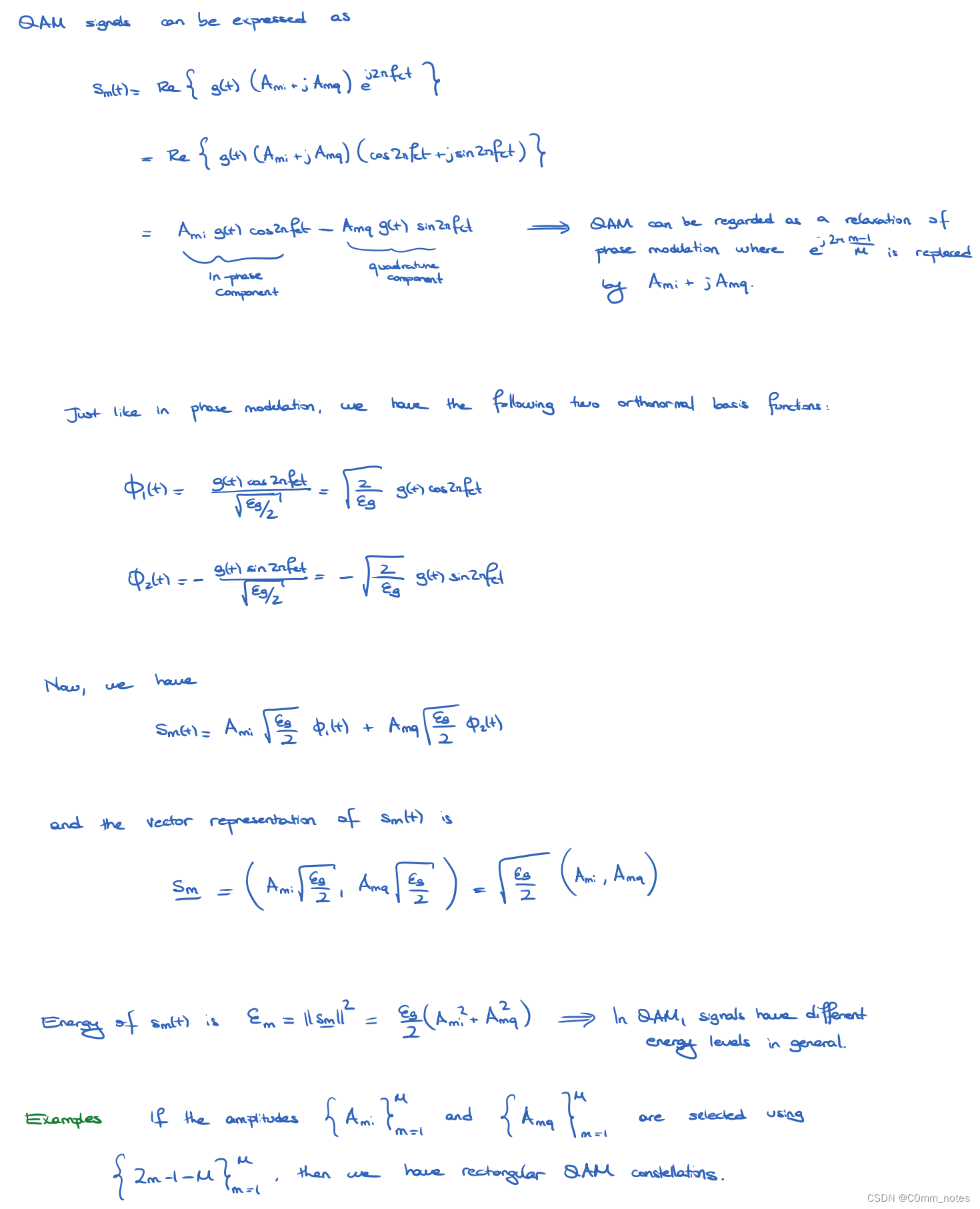

在这里插入图片描述

例1-矩形8QAM

在这里插入图片描述

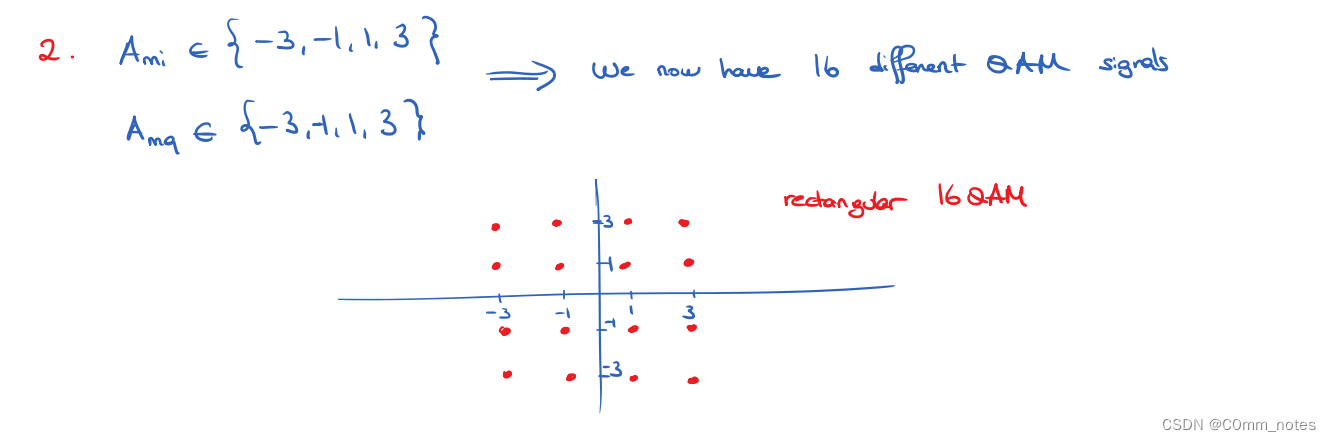

例2-矩形16QAM

在这里插入图片描述

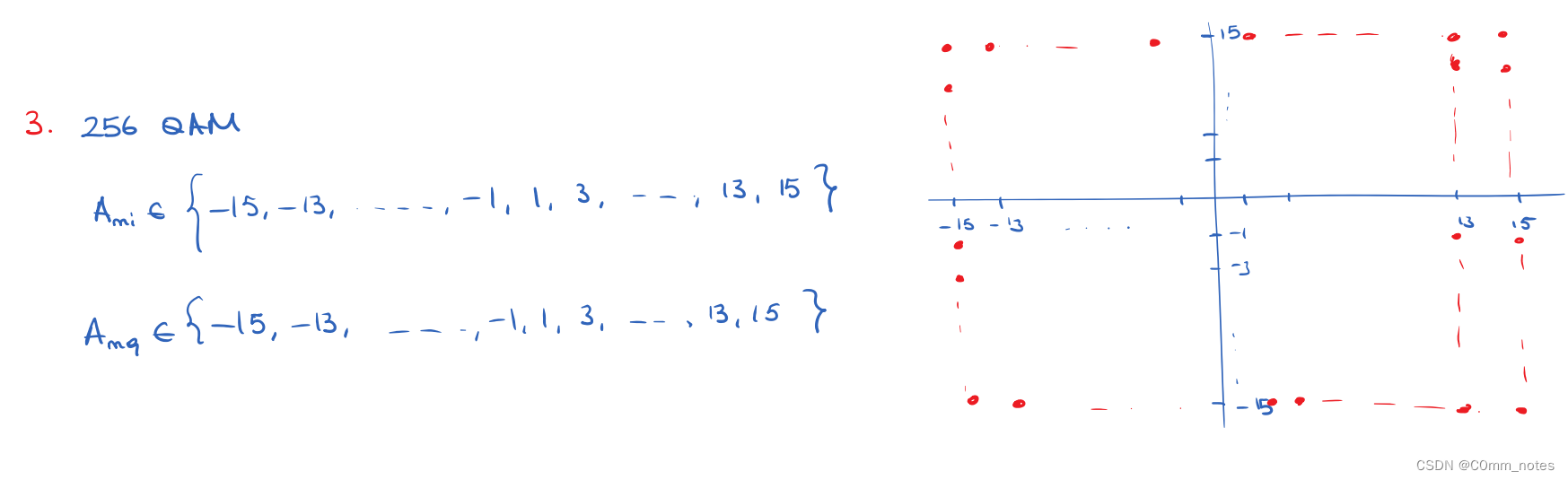

例3-256QAM

在这里插入图片描述

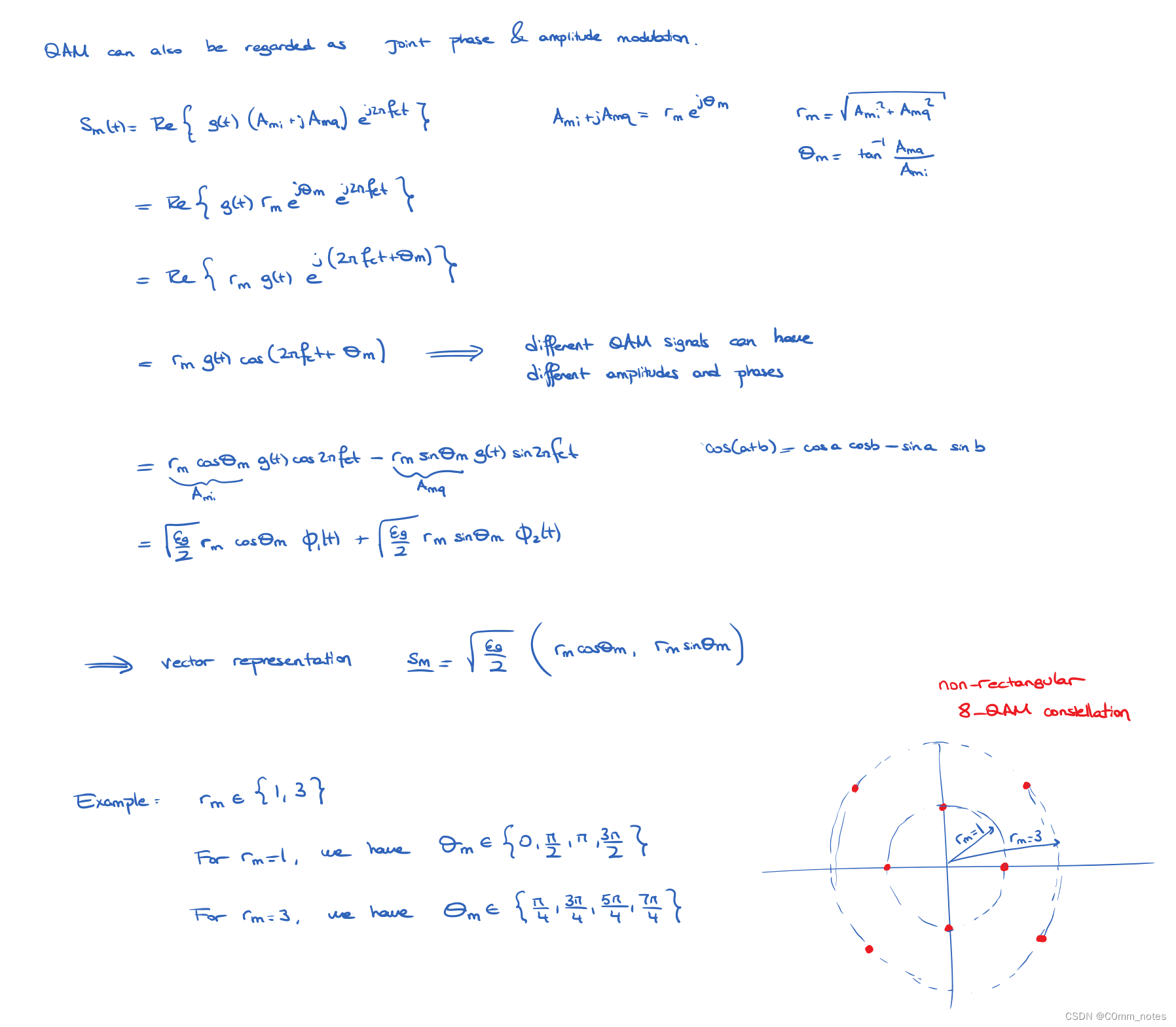

QAM也叫幅度相位联合调制

在这里插入图片描述
